一种可拆卸滚轮微针系统及微针注射系统的制作方法

1.本实用新型涉及医疗器械技术领域，尤其是涉及一种可拆卸滚轮微针系统及微针注射系统。


背景技术：

2.皮肤美容的治疗通常需要用到滚轮微针。现有的滚轮微针包括手柄和滚轮，手柄和滚轮一体连接。医生通过手柄推动滚轮在皮肤上滚动以达到所需求的临床治疗目的。
3.然而，现有的滚轮微针手柄和滚轮一体连接导致治疗时存在一些问题。医生需要一边推动滚轮一边向皮肤上滴加所需药物或美容制剂以达到治疗目的，即需要另一只手握持已抽吸药剂的额外注射器完成，甚至需要助手帮忙滴注，浪费人力的同时也使得给药环节影响因素复杂。此外，皮肤美容的治疗通常需要医生一只手为患者做绷紧、提拉或固定皮肤的动作，此时无法做到一边均匀滴注药剂一边推动滚轮微针，导致无法简便且高效的完成治疗。


技术实现要素：

4.本实用新型的目的在于提供一种可拆卸滚轮微针系统及微针注射系统，以缓解现有技术中存在的手柄和滚轮一体连接导致医生无法简便且高效完成治疗的问题。
5.为了解决上述技术问题，本实用新型提供的技术方案在于：
6.第一方面，本实用新型提供了一种可拆卸滚轮微针系统，包括：手柄和治疗头，所述治疗头包括连接件和滚轮微针；
7.所述手柄与所述滚轮微针的轴线呈角度设置，所述连接件设置于所述手柄和所述滚轮微针之间，所述滚轮微针与所述连接件转动连接，所述手柄与所述连接件可拆卸连接；
8.所述连接件设置有出液结构，所述出液结构用于将自所述连接件与所述手柄连接处输入的注射液输出至所述连接件头部。
9.更进一步地，
10.所述连接件与所述手柄之间通过螺纹结构连接，所述螺纹结构包括相互配合的外螺纹和内螺纹；
11.所述连接件和所述手柄两者中的一者设置所述外螺纹，另一者设置所述内螺纹。
12.更进一步地，
13.所述连接件包括呈u型连接的第一连接部、接合部和第二连接部，所述第一连接部和所述第二连接部位于所述连接件的两端，所述第一连接部和所述第二连接部分别与所述滚轮微针的两端面转动相连；
14.所述接合部与所述滚轮微针之间形成使注射液滴落的空隙，所述接合部远离所述空隙的一侧设置有所述螺纹结构。
15.更进一步地，
16.所述第一连接部和所述第二连接部远离所述接合部的端部连接有转轴，所述滚轮
微针的两端面设置有安装孔，所述转轴插设于所述安装孔内。
17.更进一步地，
18.所述出液结构包括设置于所述连接件的通孔，所述通孔设置于所述接合部靠近所述滚轮微针的一侧。
19.更进一步地，
20.所述出液结构包括多个所述通孔，多个所述通孔沿横向间隔设置于所述接合部靠近所述滚轮微针一侧的表面。
21.更进一步地，
22.所述滚轮微针周向的外表面均匀设置有若干微针，所述微针呈锥形。
23.第二方面，本实用新型提供了一种微针注射系统，包括注射器、连接件和滚轮微针；
24.所述注射器与所述滚轮微针的轴线呈角度设置，所述连接件设置于所述注射器和所述滚轮微针之间，所述滚轮微针与所述连接件转动连接，所述注射器与所述连接件可拆卸连接；
25.所述连接件设置有出液结构，所述出液结构用于将所述注射器输入的注射液输出至所述连接件外部。
26.更进一步地，
27.所述连接件与所述注射器之间通过螺纹结构连接，所述螺纹结构包括相互配合的外螺纹和内螺纹；
28.所述连接件和所述注射器两者中的一者设置所述外螺纹，另一者设置所述内螺纹。
29.更进一步地，
30.所述出液结构包括多个设置于所述连接件的通孔，多个所述通孔沿横向间隔设置于所述连接件靠近所述滚轮微针一侧的表面。
31.本实用新型实施例带来了以下有益效果：
32.由于本实用新型提供了一种可拆卸滚轮微针系统，包括：手柄和治疗头，治疗头包括连接件和滚轮微针；
33.手柄与滚轮微针的轴线呈角度设置，连接件设置于手柄和滚轮微针之间，滚轮微针与连接件转动连接，手柄与连接件可拆卸连接；
34.连接件设置有出液结构，出液结构用于将自连接件与手柄连接处输入的注射液输出至连接件头部。
35.给患者进行皮肤美容的治疗时，医生可以随时根据治疗需要将手柄拆下换上注射器，注射器内的注射液通过出液结构均匀滴注于患者的皮肤处，滴注的同时医生可同步推动滚轮微针滚动，滴注完成后如需要可再将手柄与连接件连接即可。
36.可拆卸滚轮微针系统使得医生可以只使用一只手同时推动注射器给药和推动滚轮微针滚动，解放了另一只手，给医生更大的操作空间，简便且高效的完成治疗。
37.为使本实用新型的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。
附图说明
38.为了更清楚地说明本实用新型具体实施方式或相关技术中的技术方案，下面将对具体实施方式或相关技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

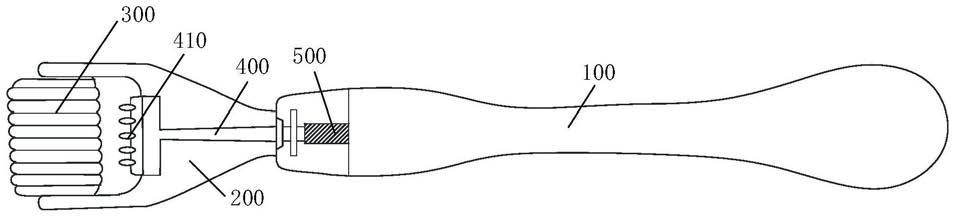

39.图1为本实用新型实施例提供的可拆卸滚轮微针系统的整体结构示意图；
40.图2为本实用新型实施例提供的连接件设置有出液结构的示意图；
41.图3为本实用新型实施例提供的微针注射系统的整体结构示意图。
42.图标：
43.100
‑
手柄；200
‑
连接件；210
‑
第一连接部；220
‑
接合部；
44.230
‑
第二连接部；300
‑
滚轮微针；400
‑
出液结构；410
‑
通孔；
45.500
‑
螺纹结构；600
‑
注射器。
具体实施方式
46.下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
47.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步的定义和解释。
48.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。公式中的物理量，如无单独标注，应理解为国际单位制基本单位的基本量，或者，由基本量通过乘、除、微分或积分等数学运算导出的导出量。
49.此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。
50.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
51.下面结合附图，对本实用新型的一些实施方式作详细说明。在不冲突的情况下，下述的实施例及实施例中的特征可以相互结合。其中，图1为本实用新型实施例提供的可拆卸滚轮微针系统的整体结构示意图；图2为本实用新型实施例提供的连接件设置有出液结构的示意图；图3为本实用新型实施例提供的微针注射系统的整体结构示意图。
52.实施例一
53.皮肤美容的治疗通常需要用到滚轮微针。现有的滚轮微针包括手柄和滚轮，手柄和滚轮一体连接。医生通过手柄推动滚轮在皮肤上滚动以达到所需求的临床治疗目的。
54.然而，现有的滚轮微针手柄和滚轮一体连接导致治疗时存在一些问题。医生需要一边推动滚轮一边向皮肤上滴加所需药物或美容制剂以达到治疗目的，即需要另一只手握持已抽吸药剂的额外注射器完成，甚至需要助手帮忙滴注，浪费人力的同时也使得给药环节影响因素复杂。此外，皮肤美容的治疗通常需要医生一只手为患者做绷紧、提拉或固定皮肤的动作，此时无法做到一边均匀滴注药剂一边推动滚轮微针，导致无法简便且高效的完成治疗。
55.有鉴于此，本实用新型实施例提供了一种可拆卸滚轮微针系统，请参见图1，包括：手柄100和治疗头，治疗头包括连接件200和滚轮微针300；手柄100与滚轮微针300的轴线呈角度设置，连接件200设置于手柄100和滚轮微针300之间，滚轮微针300与连接件200转动连接，手柄100与连接件200可拆卸连接；连接件200设置有出液结构400，出液结构400用于将自连接件200与手柄100连接处输入的注射液输出至连接件200头部。
56.本实用新型实施例带来了以下有益效果：
57.给患者进行皮肤美容的治疗时，医生可以随时根据治疗需要将手柄100拆下换上注射器600，注射器600内的注射液通过出液结构400均匀滴注于患者的皮肤处，滴注的同时医生可同步推动滚轮微针300滚动，滴注完成后如需要可再将手柄100与连接件200连接即可。
58.可拆卸滚轮微针系统使得医生可以只使用一只手同时推动注射器600给药和推动滚轮微针300滚动，解放了另一只手，给医生更大的操作空间，简便且高效的完成治疗。
59.优选的，连接件200与手柄100之间通过螺纹结构500连接，螺纹结构500包括相互配合的外螺纹和内螺纹；连接件200和手柄100两者中的一者设置外螺纹，另一者设置内螺纹。
60.当然，手柄100与连接件200也可以通过其它结构实现可拆卸连接。例如，手柄100的端部设置有凸起，连接件200对应设置有凹槽，手柄100通过凸起插设于凹槽的方式与连接件200相连。
61.关于连接件200的结构组成及其连接关系，具体说明如下：
62.连接件200包括呈u型连接的第一连接部210、接合部220和第二连接部230，第一连接部210和第二连接部230位于连接件200的两端，第一连接部210和第二连接部230分别与滚轮微针300的两端面转动相连。
63.具体的，第一连接部210和第二连接部230远离接合部220的端部连接有转轴，滚轮微针300的两端面设置有安装孔，转轴插设于安装孔内。
64.当然，第一连接部210和第二连接部230也可以与滚轮微针300的两端面通过其它结构转动相连。例如，滚轮微针300轴向中间处设置有转动轴，第一连接部210和第二连接部230分别连接于转动轴的两端部。
65.进一步的，接合部220与滚轮微针300之间形成使注射液滴落的空隙，接合部220远离空隙的一侧设置有螺纹结构500。
66.关于出液结构400的结构组成及其相关功能，具体说明如下：
67.出液结构400包括设置于连接件200的通孔410，通孔410设置于接合部220靠近滚轮微针300的一侧。
68.具体的，接合部220可以制作成中空结构，通孔410沿纵向自螺纹结构500处贯穿接合部220。通孔410能够将输入的注射液引出至连接件200的头部，进而均匀滴注于患者的皮肤处。
69.优选的，请参见图2，出液结构400包括多个通孔410，多个通孔410沿横向间隔设置于接合部220靠近滚轮微针300一侧的表面。
70.注射液从多个通孔410处同时流出，能够更加均匀的滴注于患者的皮肤处，起到更好的治疗效果。
71.注射液从通孔410处流出后，可以先滴注于滚轮微针300表面，再通过医生推动滚轮微针300在患者皮肤上滚动使得药物或美容制剂进入患者皮肤。也可以直接滴注于患者的皮肤表面，再通过推动滚轮微针300在患者皮肤上滚动使得药物或美容制剂进入患者皮肤。
72.进一步的，滚轮微针300周向的外表面均匀设置有若干微针，微针呈锥形。
73.实施例二
74.本实用新型实施例提供了一种微针注射系统，请参见图3，包括注射器600、连接件200和滚轮微针300。
75.注射器600与滚轮微针300的轴线呈角度设置，连接件200设置于注射器600和滚轮微针300之间，滚轮微针300与连接件200转动连接，注射器600与连接件200可拆卸连接。连接件200设置有出液结构400，出液结构400用于将注射器600输入的注射液输出至连接件200内部。
76.注射器600内的注射液通过出液结构400均匀滴注于患者的皮肤处，滴注的同时医生可同步推动滚轮微针300滚动，滴注完成后再将手柄100与连接件200连接即可。
77.微针注射系统使得医生可以只使用一只手同时推动注射器600给药和推动滚轮微针300滚动，解放了另一只手，给医生更大的操作空间，简便且高效的完成治疗。
78.进一步的，连接件200与注射器600之间通过螺纹结构500连接，螺纹结构500包括相互配合的外螺纹和内螺纹；连接件200和注射器600两者中的一者设置外螺纹，另一者设置内螺纹。
79.当然，注射器600与连接件200也可以通过其它结构实现可拆卸连接。例如，注射器600的端部设置有凸起，连接件200对应设置有凹槽，注射器600通过凸起插设于凹槽的方式与连接件200相连。
80.进一步的，出液结构400包括多个设置于连接件200的通孔410，多个通孔410沿横向间隔设置于连接件200靠近滚轮微针300一侧的表面。
81.注射液从多个通孔410处同时流出，能够更加均匀的滴注于患者的皮肤处，起到更好的治疗效果。
82.需要说明的是，注射液从通孔410处流出后，可以先滴注于滚轮微针300表面，再通过医生推动滚轮微针300在患者皮肤上滚动使得药物或美容制剂进入患者皮肤。也可以直接滴注于患者的皮肤表面，再通过推动滚轮微针300在患者皮肤上滚动使得药物或美容制剂进入患者皮肤。
83.最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
