一种新型畜牧兽医用医疗箱的制作方法

1.本实用新型属于畜牧医疗用具技术领域，具体为一种新型畜牧兽医用医疗箱。


背景技术：

2.兽医是给动物进行疾病预防、诊断并治疗的医生，具体说，兽医是利用医学方法促进动物机体与微生物和自然环境相互协调的一类工作者，能够维护动物健康、保证畜牧安全、指导畜牧生产、保障食品安全和控制人畜共患病，在畜牧业中，兽医的作用尤为重要，兽医需要给畜牧群注射预防药品，也需要时时监控畜牧群的健康状况，在畜牧紧急病发或畜牧生产时，也要随时给与治疗和帮助。
3.畜牧业场地较大，畜牧兽医的医疗用具较多，医疗用具难以携带，目前市面上现有的畜牧兽医用医疗箱存在着携带不便的缺点，在使用过程中，现有畜牧兽医用医疗箱只具有急救作用，可携带的药品和工具有限，造成了畜牧救治工作的不便，且现有畜牧兽医用医疗箱药品分类区域固化，而畜牧救治用具形状不同且大小不一，现有畜牧兽医用医疗箱无法携带特殊类工具，使用极不方便。


技术实现要素：

4.本实用新型的目的在于提供一种新型畜牧兽医用医疗箱，以解决现有技术携带不便的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种新型畜牧兽医用医疗箱，包括箱体，所述箱体的正面活动连接有活动门，所述箱体内侧壁的顶部固定连接有隔板，所述隔板的顶部与箱体的内壁之间活动连接有抽屉，所述箱体内部的上下两端均固定连接有置物板，所述置物板的顶部固定连接有压紧装置，所述箱体背面的左右两端均固定连接有套筒，所述套筒的内侧滑动连接有滑杆，所述滑杆的底部固定连接有连接板，所述连接板的顶部与套筒的内顶壁之间抵接有弹簧，所述箱体的背面固定连接有限位架构。
6.优选的，所述压紧装置包括与置物板顶部固定连接的螺杆，所述螺杆外表面的顶部螺纹连接有活动套，所述活动套的外表面通过轴承活动连接有压板，所述箱体内腔的左右两端壁均固定连接有数量为多个的滑道，所述压板的左右两端均固定连接有位于滑道内部的限位杆。
7.优选的，所述限位结构包括数量为两个且与箱体背面固定连接的固定环，所述固定环的内侧通过轴承活动连接有螺纹套，所述螺纹套内侧的左右两端均螺纹连接有螺纹杆，所述螺纹杆的外表面固定连接有限位环，所述限位环的背面固定连接有限位条，两个所述螺纹杆相背的一侧均固定连接有夹板。
8.优选的，所述活动门上固定连接有数量为多个的紫外线消毒灯，所述滑杆的顶部固定连接有推拉杆，且推拉杆的外表面套接有防滑套，所述箱体底部的四周均固定连接有万向轮，所述箱体内腔的底部固定连接有蓄电池。
9.优选的，所述压板的底部固定连接有防护垫，所述滑道的内侧开设有滑槽，所述限
位杆与滑槽为滑动连接。
10.优选的，两个所述螺纹杆的外表面均固定连接有方向相反的螺纹，所述螺纹套内侧的左右两端均开设有与螺纹杆外表面螺纹相适配的螺纹槽，所述箱体背面的左右两端均开设有限位槽，所述限位条的背面位于限位槽的内部且与限位槽滑动连接。
11.与现有技术相比，本实用新型具备以下有益效果：
12.1、该新型畜牧兽医用医疗箱，通过设置抽屉与置物板，可对医疗用具进行分类放置，同时增大了可放置物品量，通过设置紫外线消毒灯，可对箱体内部进行紫外线消毒，当置物板上放置物品后，通过旋转活动套，使得活动套向下移动，滑道与限位杆的设置，避免了压板跟随活动套做圆周运动，并使得压板跟随活动套向下移动，并压住位于置物板上的医疗用具，避免其在一定的过程中，出现晃动，同时可对不同大小的医疗用具进行压紧，该装置不仅可携带医疗用具量多，同时通过对不同大小的医疗用具进行压紧，避免其在携带过程中，出现损坏情况，携带方便，操作简便。
13.2、该新型畜牧兽医用医疗箱，通过设置万向轮，拉动推杆杆，使得滑杆在套筒内部向上移动，并带动连接板挤压弹簧，产生形变，当滑杆移动到一定位置后，通过旋转螺纹套，两个螺纹杆的外表面均固定连接有方向相反的螺纹，螺纹套内侧的左右两端均开设有与螺纹杆外表面螺纹相适配的螺纹槽，限位条与限位槽限制了螺纹杆跟随螺纹套做圆周运动，并使得螺纹杆带动夹板夹住滑杆，并对其位置进行限位，即可通过推拉杆移动箱体，进一步提高使用时的便利性。
附图说明

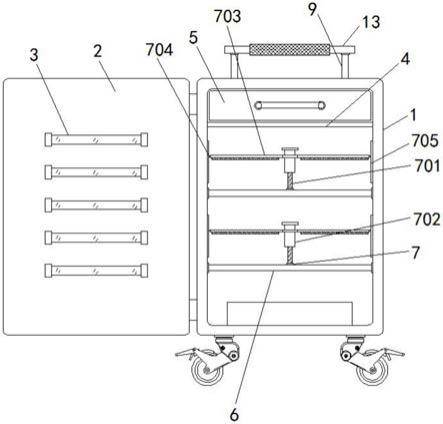

14.图1为本实用新型结构示意图；
15.图2为本实用新型箱体与套筒连接背视图；
16.图3为本实用新型箱体与固定环连接俯视图。
17.图中：1箱体、2活动门、3紫外线消毒灯、4隔板、5抽屉、6置物板、7压紧装置、701螺杆、702活动套、703压板、704限位杆、705滑道、8套筒、9滑杆、10连接板、11弹簧、12限位结构、1201固定环、1202螺纹套、1203螺纹杆、1204限位环、1205限位条、1206夹板、13推拉杆。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
19.请参阅图1-3，一种新型畜牧兽医用医疗箱，包括箱体1，箱体1的正面活动连接有活动门2，箱体1内侧壁的顶部固定连接有隔板4，隔板4的顶部与箱体1的内壁之间活动连接有抽屉5，箱体1内部的上下两端均固定连接有置物板6，置物板6的顶部固定连接有压紧装置7，压紧装置7包括与置物板6顶部固定连接的螺杆701，螺杆701外表面的顶部螺纹连接有活动套702，活动套702的外表面通过轴承活动连接有压板703，箱体1内腔的左右两端壁均固定连接有数量为多个的滑道705，压板703的左右两端均固定连接有位于滑道705内部的限位杆704，压板703的底部固定连接有防护垫，滑道705的内侧开设有滑槽，限位杆704与滑槽为滑动连接，箱体1背面的左右两端均固定连接有套筒8，套筒8的内侧滑动连接有滑杆9，活动门2上固定连接有数量为多个的紫外线消毒灯3，滑杆9的顶部固定连接有推拉杆13，且
推拉杆13的外表面套接有防滑套，箱体1底部的四周均固定连接有万向轮，箱体1内腔的底部固定连接有蓄电池，滑杆9的底部固定连接有连接板10，连接板10的顶部与套筒8的内顶壁之间抵接有弹簧11，箱体1的背面固定连接有限位架构12，限位结构12包括数量为两个且与箱体1背面固定连接的固定环1201，固定环1201的内侧通过轴承活动连接有螺纹套1202，螺纹套1202内侧的左右两端均螺纹连接有螺纹杆1203，螺纹杆1203的外表面固定连接有限位环1204，限位环1204的背面固定连接有限位条1205，两个螺纹杆1203相背的一侧均固定连接有夹板1206，两个螺纹杆1203的外表面均固定连接有方向相反的螺纹，螺纹套1202内侧的左右两端均开设有与螺纹杆1203外表面螺纹相适配的螺纹槽，箱体1背面的左右两端均开设有限位槽，限位条1205的背面位于限位槽的内部且与限位槽滑动连接。
20.综上所述，该新型畜牧兽医用医疗箱，通过设置抽屉5与置物板6，可对医疗用具进行分类放置，同时增大了可放置物品量，通过设置紫外线消毒灯3，可对箱体1内部进行紫外线消毒，当置物板6上放置物品后，通过旋转活动套702，使得活动套702向下移动，滑道705与限位杆704的设置，避免了压板703跟随活动套702做圆周运动，并使得压板703跟随活动套702向下移动，并压住位于置物板6上的医疗用具，避免其在一定的过程中，出现晃动，同时可对不同大小的医疗用具进行压紧，该装置不仅可携带医疗用具量多，同时通过对不同大小的医疗用具进行压紧，避免其在携带过程中，出现损坏情况，携带方便，操作简便，通过设置万向轮，拉动推杆杆13，使得滑杆9在套筒8内部向上移动，并带动连接板10挤压弹簧11，产生形变，当滑杆9移动到一定位置后，通过旋转螺纹套1202，两个螺纹杆1203的外表面均固定连接有方向相反的螺纹，螺纹套1202内侧的左右两端均开设有与螺纹杆1203外表面螺纹相适配的螺纹槽，限位条1205与限位槽限制了螺纹杆1203跟随螺纹套1202做圆周运动，并使得螺纹杆1203带动夹板1206夹住滑杆9，并对其位置进行限位，即可通过推拉杆13移动箱体1，进一步提高使用时的便利性。
