一种便携式牙刷的制作方法

本实用新型涉及一种个人清洁用品，具体涉及一种适用于旅行的个人清洁用品，特别是涉及一种便携式牙刷。

背景技术：

人们在旅行或出差的情况下需要携带个人清洁用品，牙具是必不可少的，例如在火车上。现在很多城市的酒店都开始实行国际通行的“绿色饭店”标准，如湖南长沙的宾馆免费提供一次性物品七小件（一次性牙具、拖鞋、梳子、洗发水、沐浴液、香皂、浴帽等）还将会受到处罚。

一般人们使用的牙刷的刷杆和刷柄是完整一体的，而后为了减小体积，便于携带也出现了可折叠或展开的牙刷，刷杆与刷柄之间多为利用转轴铰接的结构。这种牙刷虽然容易折叠收纳，但展开之后往往在使用时刷杆与刷柄无法保持成一线，并且一旦刷杆与刷柄发生损坏则无法使用。

现有牙具的牙刷和牙膏常常也是单个分离的，也有将牙膏设置于刷柄的牙刷，但牙膏还是保持原有包装，为可以挤压的软体，在行李之中容易遭到挤压而漏出，污染衣物。

酒店提供的杯子提供的漱口杯很多人使用过，有些人担心消毒不到位而不敢使用。而火车上的洗漱环境比较糟糕，且火车的洗漱间接近两节车厢连接处，一旦遇到路况不佳或是换轨变道，放置的牙具往往放不稳容易倒掉或掉落，即使及时清理也难免携带部分细菌。且自己另外携带漱口杯会多占用行李箱的空间。

因此，一种体积小而便于收纳携带，可以盛装牙膏又耐挤压，且在使用过程间隙或非使用状态下平稳固定的牙刷，成为旅途中人们的需求。

技术实现要素：

本实用新型的目的是提供一种具备牙杯功能、能存储牙膏的一种便携式牙刷。

本实用新型是采用如下技术方案实现其发明目的的，一种便携式牙刷，它包括刷柄、带刷头的刷杆，其所述的刷杆可拆卸，可缩小体积以便于收纳；刷杆的末端设有用于连接刷柄顶端的连接件，使刷杆与刷柄连接时处于一条直线，或分别处于两条相互平行的直线上且刷杆上刷头的一端接近刷柄的末端，一个连接件可实现连接或拆分状态的双向连接；所述的刷柄为空心，刷柄上开设有可容纳刷头的开口，以减小收纳时刷头所占的体积并保证了刷头的清洁；刷柄内设有牙膏存储室，牙膏存储室设有开设于刷柄上的出膏孔，刷柄内设有改变牙膏存储室容积的活塞，实现刷柄内存储牙膏并能便于推挤使用；所述的刷柄内除牙膏存储室以外的空间与刷柄上的开口形成可盛装漱口水的口杯。

本实用新型为了连接紧密而牢固，所述的连接件为榫形，所述的刷柄的顶端设有可与连接件榫卯连接的榫槽。

本实用新型所述的连接件为工形榫。

本实用新型所述的刷柄内位于牙膏存储室与口杯之间设有限制活塞最大行程（即限制牙膏存储室最大容积）的限位件，以保证口杯的容积够一次漱口的用水量。

本实用新型所述的限位件为用于安装螺柱的凸台，凸台设有螺柱安装孔，所述的刷柄由轴向分割的两半构成，凸台为刷柄3的两半拼装组合的安装点之一，通过螺柱旋进螺柱安装孔而连接固定。

本实用新型所述的刷杆上设有在收纳状态下与刷柄上出膏孔对应的软塞，可在收纳时塞住出膏孔以阻止膏体溢出，同时又可作为在收纳状态下刷杆与刷柄的第二连接点，有增强刷杆与刷柄保持连接不易分开的作用；为了便于填装牙膏，所述的出膏孔的直径大于市售牙膏挤出口的直径，或出膏孔为与市售牙膏挤出口啮合的螺纹孔。

本实用新型所述的软塞为硅胶塞。

本实用新型所述的刷柄的末端底部设有吸盘，便于临时放置时的稳定和清洁。

本实用新型为了便于漱口和在水龙头上接水，所述的开口为唇形孔；所述的口杯的容积为45ml～70 ml（优选50）。

本实用新型所述的牙膏存储室位于刷柄内上段，所述的出膏孔设于刷柄的顶端；所述的开口设于刷柄的下段，且开口与出膏孔位于刷柄的同一侧。

由于采用上述技术方案，本实用新型较好的实现了发明目的，其刷柄可拆卸，收纳时用于存放刷头的开口处又可作为盛装漱口水的口杯，开口为唇形孔更好的贴合人的嘴唇；刷柄为空心结构分区可存储牙膏，出膏孔既用于挤出使用又用于灌装牙膏；限位件限制牙膏存储室的容积同时保证了口杯的容积够一次漱口的用水量；刷柄与刷杆可双向榫卯连接，牢固紧密；刷杆上设有软塞可在收纳时塞住出膏孔以阻止膏体溢出并加固收纳状态下刷杆与刷柄的连接紧密性；刷柄末端底部吸盘临时放置时稳定清洁。

附图说明

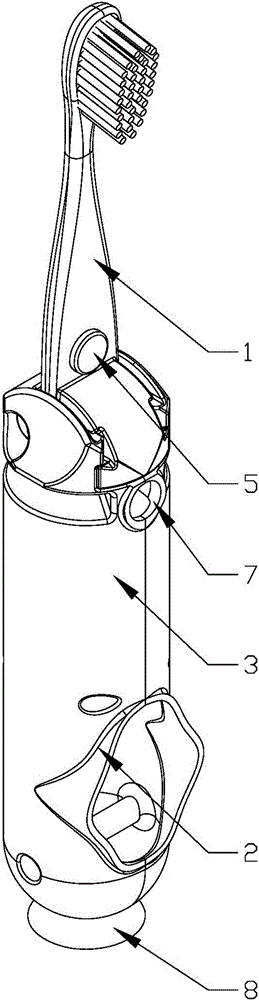

图1是本实用新型的收纳状态图；

图2是本实用新型的使用状态图；

图3是本实用新型的结构分解示意图；

附图标号：⒈刷杆；⒉开口；⒊刷柄；⒋活塞；⒌软塞；⒍限位件；⒎出膏孔；⒏吸盘。

具体实施方式

下面结合附图及实施例对本实用新型作进一步说明。

由图1、图2、图3可知，一种便携式牙刷，它包括刷柄3、带刷头的刷杆1，其所述的刷杆1可拆卸，可缩小体积以便于收纳；刷杆1的末端设有用于连接刷柄3顶端的连接件，使刷杆1与刷柄3连接时处于一条直线，或分别处于两条相互平行的直线上且刷杆1上刷头的一端接近刷柄3的末端，一个连接件可实现连接或拆分状态的双向连接；所述的刷柄3为空心，刷柄3上开设有可容纳刷头的开口2，以减小收纳时刷头所占的体积并保证了刷头的清洁；刷柄3内设有牙膏存储室，牙膏存储室设有开设于刷柄3上的出膏孔7，刷柄3内设有改变牙膏存储室容积的活塞4，实现刷柄3内存储牙膏并能便于推挤使用；所述的刷柄3内除牙膏存储室以外的空间与刷柄3上的开口2形成可盛装漱口水的口杯。

本实用新型为了连接紧密而牢固，所述的连接件为榫形，所述的刷柄3的顶端设有可与连接件榫卯连接的榫槽。

本实用新型所述的连接件为工形榫。

本实用新型所述的刷柄3内位于牙膏存储室与口杯之间设有限制活塞4最大行程（即限制牙膏存储室最大容积）的限位件6，以保证口杯的容积够一次漱口的用水量。

本实用新型所述的限位件6为用于安装螺柱的凸台，凸台设有螺柱安装孔，所述的刷柄3由轴向分割的两半构成，凸台为刷柄3的两半拼装组合的安装点之一，通过螺柱旋进螺柱安装孔而连接固定。

本实用新型所述的刷杆1上设有在收纳状态下与刷柄3上出膏孔7对应的软塞5，可在收纳时塞住出膏孔7以阻止膏体溢出，同时又可作为在收纳状态下刷杆1与刷柄3的第二连接点，有增强刷杆1与刷柄3保持连接不易分开的作用；为了便于填装牙膏，所述的出膏孔7的直径大于市售牙膏挤出口的直径，或出膏孔7为与市售牙膏挤出口啮合的螺纹孔。

本实用新型所述的软塞5为食品级硅胶塞。

本实用新型所述的刷柄3的末端底部设有吸盘8，便于临时放置时的稳定和清洁。

本实用新型为了便于漱口和在水龙头上接水，所述的开口2为唇形孔；所述的口杯的容积为45ml～70 ml。

优选的，本实用新型所述的口杯的容积为50 ml，在足够一般人一次漱口的用水量的前提下，尽量做到刷柄3为最小体积。

本实用新型所述的牙膏存储室位于刷柄3内上段，所述的出膏孔7设于刷柄3的顶端；所述的开口2设于刷柄3的下段，且开口2与出膏孔7位于刷柄3的同一侧。

本实用新型在收纳状态时，刷杆1上的榫形连接件与刷柄3顶端的榫槽采用榫卯连接，此时刷杆1与刷柄3分别处于两条相互平行的直线上，刷杆1上刷头的一端接近刷柄3的末端且位于刷柄3上的开口2内。

本实用新型需要灌装牙膏时，将刷杆1拆下，使刷杆1上的软塞5拔出刷柄3上的出膏孔7，将市售的牙膏挤出口对准出膏孔7或与之螺纹啮合后，根据外出旅行的天数对牙膏存储室进行填装；此时位于刷柄3内的活塞4在被填充牙膏的挤压下向着刷柄3末端运动，直到活塞4到达限位件6处为最大填充量（一般最多能填充20天使用量）；然后再以收纳状态安装上刷杆1，使软塞5堵住刷柄3上的出膏孔7以阻止膏体溢出。

本实用新型使用时，将收纳状态下的刷杆1拆下，使刷杆1上的软塞5拔出刷柄3上的出膏孔7，然后用手指伸进刷柄3上的开口2中，推动活塞4向刷柄3顶端运动，使牙膏存储室的牙膏在活塞4的推挤下从出膏孔7挤出；此时用刷杆1上的刷头抹下被挤出的牙膏后，将刷杆1换个方向安装于刷柄3的顶端，刷杆1上的榫形连接件与刷柄3顶端的榫槽采用榫卯连接，使刷杆1与刷柄3连接时处于一条直线，使用者即可进行刷牙动作；需要漱口时，将开口2在水龙头处接满水，开口2为唇形孔易于对准使用者的嘴唇；刷牙完成后可将刷柄3末端的吸盘8吸于面盆或其他光滑平整的台面上，使刷头保持干燥清洁。
