一种便携式衣架及便携式烘干器的制作方法

本发明涉及一种便携式烘干衣架及便携式烘干器。

背景技术：

目前，外出时，比如有时野外露营或者由于住宿条件的限制，需要晾衣服，但是没有合适的晾晒装置。

另外，旅行和出差过程中，由于住宿条件的限制，如何在有限时间内晾干衣物成为时常困扰人们的基本生活问题，目前主流的烘干器，虽然拥有一定的拆卸收纳能力，但体积和重量偏大，仅适用于家庭环境的拆装和收存，无法适应外出便携的需求。

便携式衣架及便携式烘干器，随着人们生活品质的提升，便携式衣架及便携式烘干器必将成为出差旅行的必备物品。

技术实现要素：

本发明提供了一种便携式衣架及便携式烘干器。本发明的便携式衣架采用一体式全折叠设计，折叠收纳状态可以方便的放入旅行箱内，打开后可以方便的进行衣物等的晾晒；本发明的便携式烘干器也采用一体式全折叠设计，折叠收纳状态可以方便的放入旅行箱内，打开后可以提供充足的烘干空间，完全满足烘干衣服的需要。

本发明的技术解决方案是：

一种便携式衣架，其特殊之处在于：

包括底座、中杆、和衣架组件；

衣架组件包括衣杆、固定伞槽、滑动伞槽和衣架衣架连杆；所述衣杆用于挂衣物；

中杆的一端与底座固连，另一端设有固定伞槽和滑动伞槽，固定伞槽位于滑动伞槽上方；

所述衣架连杆的一端铰接在固定伞槽内，另一端与衣杆铰接；所述衣杆的一端位于滑动伞槽内，衣杆能够沿滑动伞槽上下摆动。

上述衣杆有多个，衣杆沿主杆外周均布。

上述衣杆有2-6个；衣架连杆与衣杆中部铰接。

本发明的一种便携式烘干器，其特殊之处在于：

包括底座、中杆、伞骨组件、衣架组件、布罩和布罩支撑组件；

衣架组件包括衣杆、固定伞槽、滑动伞槽和衣架连杆；所述衣杆用于挂衣物；

伞骨组件包括伞骨和伞骨连杆；伞骨为杆状，伞骨的数量4个；

所述中杆是可伸缩的，中杆的一端与底座固连，另一端固定有固定伞槽和滑动伞槽，固定伞槽位于滑动伞槽上方；

滑动伞槽包括上槽室和位于上槽室下方的下槽室，保证烘干器打开时，衣杆处于水平状态且与伞骨之间留有一定空间(高度差为上槽室和下槽室距离，角度差为槽室角分度，45°)，可以方便凉挂衣物；折叠时，衣架组件运动轨迹在伞骨组件包络线以内，确保衣架组件不影响布罩的折叠和打开；

所述衣架连杆的一端铰接在固定伞槽内，另一端与衣杆铰接；所述衣杆的一端铰接于下槽室内；

衣架连杆和伞骨连杆的上端交替铰接在固定伞槽，衣架连杆的下端与衣杆铰接；所述衣杆的一端铰接于下槽室内；连伞骨连杆的下端与伞骨铰接，伞骨的一端铰接于上槽室内；

所述布罩支撑组件4个，布罩支撑组件包括纵向伸缩件和横向伸缩件；

横向伸缩件的一端铰接在底座上，另一端为自由端；

纵向伸缩件的一端与伞骨的另一端铰接，另一端与横向伸缩件的自由端铰接；

所述布罩上开设有门，布罩包覆在所述烘干器外部，并与伞骨、纵向伸缩件、横向伸缩件锚接，随着伞骨、纵向伸缩件和横向伸缩件的收拢和打开，对布罩进行折叠和支撑；

底座上设有通风通道和安装可拆卸加热器的安装口，可拆卸加热器的热风出口朝向通风通道，通风通道的另一端朝向所述烘干器内部；

或底座设有通风通道，通风通道的一端用于连接热吹风器，热吹风器的热风出口朝向通风通道，通风通道的另一端朝向所述烘干器内部。

上述伞骨包括内伞骨和外伞骨，内伞骨与外伞骨铰接，内伞骨的另一端铰 接于上槽室内，所述伞骨连杆与内伞骨铰接，外伞骨的另一端与所述纵向伸缩件铰接。

上述伞骨和纵向伸缩件的数量一致，均有4个，所述衣杆有2-6个；

所述衣杆和伞骨均沿中杆外周均布；

纵向伸缩件为连杆机构，横向伸缩件为四连杆机构，确保纵向伸缩件运动轨迹的稳定和唯一性；

所述纵向伸缩件为平行四边形连杆机构，横向伸缩件包括内支架和外支架；内支架开有收纳槽，可将外支架完全收入槽内；

所述内支架为反平行四边形连杆机构，外支架为放大角度的双摇杆机构，外支架与内支架之间串联，外支架的另一端与纵向伸缩件之间铰接，内支架的另一端与底座铰接；该结构能够确保内外支架打开收拢动作的唯一性；以外支架采用放大3倍角度的双摇杆机构为例说明，内支架相对底座的转角反向传递给内支架，再通过与内支架串联的双摇杆机构控制外支架相对内支架的转角，保证内支架由水平打开状态向上翻转折叠60°后，外支架32向内翻转180°，完全收纳入内支架的收纳槽内，剩余30°的折叠空间依靠可压缩弯曲的内支架连杆的变形完成收拢，并用锁扣固定，此时内支架连杆变形，为锁扣提供一定的弹性预紧力。

上述纵向伸缩件和横向伸缩件的数量均为4个；

所述便携式烘干器还包括支撑脚架和限位销，底座上开设有脚架固定槽，支撑脚架的上部沿支撑脚架轴向设置有导引孔，导引孔为条状，脚架固定槽的槽口处设有两个相对的外耳，所述支撑脚架套在限位销上，限位销的两端分别固定在两个外耳上，支撑脚架的能够在脚架固定槽内滑动、且支撑脚架能够绕限位销转动；

当支撑脚架处于支撑状态时，支撑脚架的上端位于脚架固定槽内；当支撑脚架处于收拢状态时，支撑脚架的上端位于脚架固定槽的外。

烘干器打开时，支撑脚架沿限位销导入脚架固定槽，收纳时，支撑脚架退出脚架固定槽，向上翻转折叠，并拢在底座周边。

上述通风通道上部设有防水盖，防水盖与通风通道之间存在用于通过热凤的出风间隙，该结构可将热风均匀的散布在布罩内部。

防水盖的外径大于通风通道出风端的外径，该措施能够防止布罩内部的水滴流入可拆卸加热器或热吹风器。

本专利具有如下优点：

1、本发明的便携式衣架采用一体式全折叠设计，折叠收纳状态可以方便的放入旅行箱内，满足外出携带的要求，打开后可以方便的进行衣物等的晾晒；

2、本发明的便携式烘干器也采用一体式全折叠设计，折叠收纳状态也可以方便的放入旅行箱内，满足外出携带的要求打开后可以提供充足的烘干空间，完全满足烘干衣服的需要。

3、本发明的便携式烘干器自带可收纳衣架，将衣架组件与伞骨组件进行一体化设计，实现衣架的可收纳特性，提高了烘干器的实用性。

4、本发明便携式烘干器的加热器分离式设计，有效降低了烘干器的折叠体积，在特殊应用场合，还可以通过软管连接热吹风机，进一步降低旅行的携带重量。

附图说明

图1是便携式烘干器结构示意图一；

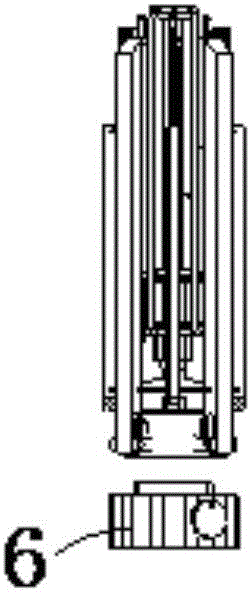

图2是本发明便携式烘干器收缩状态的结构示意图(加热器未安装在本发明上)；

图3是便携式烘干器结构示意图二；

图4是便携式烘干器结构示意图三；

图5是本发明纵向伸缩件折叠原理示意图；

图6是本发明横向伸缩件折叠原理示意图；

图7是本发明支撑脚架折叠原理示意图；

图8a是本发明由收缩状态向打开状态变化一的结构示意图；

图8b是本发明由收缩状态向打开状态变化二的结构示意图；

图8c是本发明由收缩状态向打开状态变化三的结构示意图；

图8d是本发明由收缩状态向打开状态变化四的结构示意图；

图8e是本发明由收缩状态向打开状态变化五的结构示意图；

图9是本发明便携式衣架打开状态的结构示意图；

图10是本发明便携式衣架收缩状态的结构示意图；

其中：1-伞骨组件，2-衣架组件，3-布罩，4-纵向伸缩件，41-横向伸缩件，5-底座，6-加热器，7-中杆，11-固定伞槽，12-伞骨连杆，13-内伞骨，14-外伞骨，15-滑动伞槽，16-衣杆，17-衣架连杆，21-脚架固定槽，31-防水盖，32-外支架，33-内支架，34-支撑脚架，35-外耳，36-导引孔。

具体实施方式

本发明提供的一种便携式衣架，如图9，包括底座5、中杆7、和衣架组件2；衣架组件包括衣杆16、固定伞槽11、滑动伞槽15和衣架连杆17；所述衣杆用于挂衣物；中杆的一端与底座固连，另一端设有固定伞槽和滑动伞槽，固定伞槽位于滑动伞槽上方；

衣架连杆的一端铰接在固定伞槽内，另一端与衣杆中部铰接；所述衣杆的一端位于滑动伞槽内，衣杆能够沿滑动伞槽上下移动。

衣杆有多个，最好2-6个，衣杆沿主杆外周均布。

图1至图8a、图8b、图8c、图8d、图8e给出了本发明便携式烘干器的结构示意图，包括底座5、中杆7、伞骨组件1、衣架组件2、布罩3和布罩支撑组件；衣架组件包括衣杆16、固定伞槽11、滑动伞槽15和衣架连杆17；所述衣杆用于挂衣物；伞骨组件包括伞骨和伞骨连杆12；伞骨为杆状，伞骨的数量至少3个；

中杆是可伸缩的，中杆的一端与底座固连，另一端固定有固定伞槽和滑动伞槽，固定伞槽位于滑动伞槽上方；

滑动伞槽包括上槽室和位于上槽室下方的下槽室，保证烘干器打开时，衣杆处于水平状态且与伞骨之间留有一定空间(高度差为上槽室和下槽室距离，角度差为槽室角分度，45°)，可以方便凉挂衣物；折叠时，衣架组件运动轨迹在伞骨组件包络线以内，确保衣架组件不影响布罩的折叠和打开；

衣架连杆的一端铰接在固定伞槽内，另一端与衣杆铰接；所述衣杆的一端铰接于下槽室内；

衣架连杆和伞骨连杆的上端交替铰接在固定伞槽，衣架连杆的下端与衣杆铰接；所述衣杆的一端铰接于下槽室内；伞骨连杆的下端与伞骨铰接，伞骨的 一端铰接于上槽室内；

伞骨和衣架交叉分享伞槽的结构：衣架连杆和伞骨连杆的上端交替铰接在固定伞槽，衣杆的一端铰接于下槽室内，伞骨的一端铰接于上槽室内；保证本发明的便携式烘干器打开时，衣杆处于水平状态且与伞骨之间留有一定空间(高度差为上槽室和下槽室距离，角度差为槽室角分度，45°)，可以方便凉挂衣物；收纳时，衣架组件运动轨迹在伞骨组件运动轨迹包络线以内，确保衣架组件不影响布罩的折叠和打开。

布罩支撑组件至少3个，布罩支撑组件包括纵向伸缩件和横向伸缩件；横向伸缩件的一端铰接在底座上，另一端为自由端；纵向伸缩件的一端与伞骨的另一端铰接，另一端与横向伸缩件的自由端铰接；

布罩上开设有门，布罩包覆在所述烘干器外部，并与伞骨、纵向伸缩件、横向伸缩件锚接，随着伞骨、纵向伸缩件和横向伸缩件的收拢和打开，对布罩进行折叠和支撑；

底座上设有通风通道和安装可拆卸加热器的安装口，可拆卸加热器的热风出口朝向通风通道，通风通道的另一端朝向所述烘干器内部；

或底座设有通风通道，通风通道的一端用于连接热吹风器，热吹风器的热风出口朝向通风通道，通风通道的另一端朝向所述烘干器内部。

伞骨包括内伞骨13和外伞骨14，内伞骨与外伞骨铰接，内伞骨的另一端铰接于上槽室内，所述伞骨连杆与内伞骨铰接，外伞骨的另一端与纵向伸缩件铰接。

伞骨和纵向伸缩件的数量一致，均有3-6个，优选4个；衣杆有2-6个；衣杆和伞骨均沿中杆外周均布。

其中，纵向伸缩件为连杆机构，横向伸缩件为四连杆机构。纵向伸缩件的数量可为4个，纵向伸缩件具体可采用中间2组平行四边形连杆机构和两端连杆组成。

其中，横向伸缩件包括内支架和外支架；所述内支架为反平行四边形连杆机构，外支架为放大角度的双摇杆机构，外支架与内支架之间串联，外支架的另一端与纵向伸缩件之间铰接，内支架的另一端与底座铰接；该结构能够确保内外支架打开收拢动作的唯一性；以外支架采用放大3倍角度的双摇杆机构为 例说明，内支架相对底座的转角反向传递给内支架，再通过与内支架串联的双摇杆机构控制外支架相对内支架的转角，保证内支架由水平打开状态向上翻转折叠60°后，外支架32向内翻转180°，完全收纳入内支架的槽内，剩余30°的折叠空间依靠可压缩弯曲的内支架连杆的变形完成收拢，并用锁扣固定，此时内支架连杆变形，为锁扣提供一定的弹性预紧力。

便携式烘干器还包括支撑脚架34和限位销，本发明的支撑脚架采用折叠结构：

底座上开设有脚架固定槽21，支撑脚架的上段沿支撑脚架轴向设置有条状的导引孔36，脚架固定槽的槽口处设有两个相对的外耳35，支撑脚架套在限位销上，限位销的两端分别固定在两个外耳上，支撑脚架的能够在脚架固定槽内滑动、且支撑脚架能够绕限位销转动；

当支撑脚架处于支撑状态时，支撑脚架的上端位于脚架固定槽内；当支撑脚架处于收拢状态时，支撑脚架的上端位于脚架固定槽的外。

烘干器打开时，支撑脚架沿限位销导入脚架固定槽，收纳时，支撑脚架退出脚架固定槽，向上翻转折叠，并拢在底座周边。

风槽上部设有防水盖31，防水盖与通风通道之间存在用于通过热风的出风间隙，该结构可将热风均匀的散布在布罩内部；防水盖的外径大于通风通道出风端的外径，该措施能够防止布罩内部的水滴流入可拆卸加热器或热吹风器。

便携式烘干器的打开和折叠收纳方法：首先把支撑脚架沿底座定位销滑动翻转插入脚架固定槽，然后放开锁扣，横向伸缩件内支架连杆的预紧力将中杆和纵向伸缩件顶出少许，拉伸顶部固定伞槽，将中杆和纵向伸缩件完全打开，此时布罩呈束状沿中杆周边分布，确保该状态布罩径向伸展空间最小，不会引起布罩涨裂变形；推动滑动伞槽将上部伞骨组件打开，完成布罩上部完全支撑，拉动横向伸缩件至水平，并用锁扣固定，完成布罩下部完全支撑。收纳时采用与打开步骤完全相反的顺序，即可完成折叠和收纳。
