一种剑杆织机用边切装置的制作方法

本实用新型涉及一种边切装置，特别涉及一种剑杆织机用边切装置。

背景技术：
：

原剑杆织机边剪剪毛边过长，一般左右为加起来为12CM，造成纬纱浪费，同时剪刀在长时间使用后，刀刃老化，坯布易出纬缩等织疵，严重影响产品质量；当更换织机剪刀时，进口剪刀价钱昂贵，国产边剪质量较差，使用寿命短，达不到织造要求，而现有剑杆机边切装置通过螺栓的松紧来更换刀片，降低了工作效率；但是改刀片更换的时候，需要先将刀片夹取出，但是刀片还是由螺栓固定在刀片夹上，因此更换不方便，还有就是现有的装置虽然不要通过螺栓对刀片进行固定，而是采用弹性材料制作的凸起进行固定，使得在使用的时候容易发生松动或连接不牢靠的问题。

技术实现要素：
：

本实用新型的目的就在于为了解决上述问题而提供一种剑杆织机用边切装置，解决了现有的装置虽然不要通过螺栓对刀片进行固定，而是采用弹性材料制作的凸起进行固定，使得在使用的时候容易发生松动或连接不牢靠的问题。

为了解决上述问题，本实用新型提供了一种技术方案：一种剑杆织机用边切装置，包括刀座、刀片和刀刃，其创新点在于：还包括左卡块、左弹簧、导向轴、压块、固定件、压帽、复位弹簧、右卡块、右弹簧、卡槽块、连接件和缓冲垫；所述导向轴水平固定连接在刀座 内部中央；所述左卡块位于刀座内部中央左侧，所述左卡块活动连接在导向轴左侧，所述左卡块左侧与刀座内部左侧之间设有左弹簧；所述右卡块位于刀座内部中央右侧，所述右卡块活动连接在导向轴右侧，所述右卡块右侧与刀座内部右侧之间设有右弹簧；所述压块通过固定件竖直活动连接在刀座上侧内部，所述压块左下角与左卡块右上角相连接，所述压块右下角与右卡块左上角相连接，所述压块凸起底部与刀座上侧内部之间设有复位弹簧；所述压帽底部固定连接在压块顶部；所述刀片上侧位于刀座下侧内部，所述刀片左右两侧分别设有刀刃，所述刀片顶部通过连接件固定连接有卡槽块，所述刀片底部设有缓冲垫；所述卡槽块左侧凹槽与左卡块右下侧凸起相连接，所述卡槽块右侧凹槽与右卡块左下侧凸起相连接。

作为优选，所述左卡块右上角、右卡块左上角和压块底部左右两侧均设有倒角。

作为优选，所述左卡块右侧凸起底部和右卡块左侧凸起底部均设有倒角。

作为优选，所述缓冲垫由橡胶制成。

本实用新型的有益效果：

(1)本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，能够有效的解决现有的装置虽然不要通过螺栓对刀片进行固定，而是采用弹性材料制作的凸起进行固定，使得在使用的时候容易发生松动或连接不牢靠的问题。

(2)本实用新型使用时，首先将刀座固定到剑杆织机上，然后将刀片上面的卡槽块插入到刀座底部，再通过左弹簧和右弹簧的作用驱使左卡块和右卡块向内对卡槽块进行夹紧固定；取出刀片时，通过 手按压帽从而进一步的驱使左卡块和右卡块向外分开，同时手拿住刀片向下取出。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

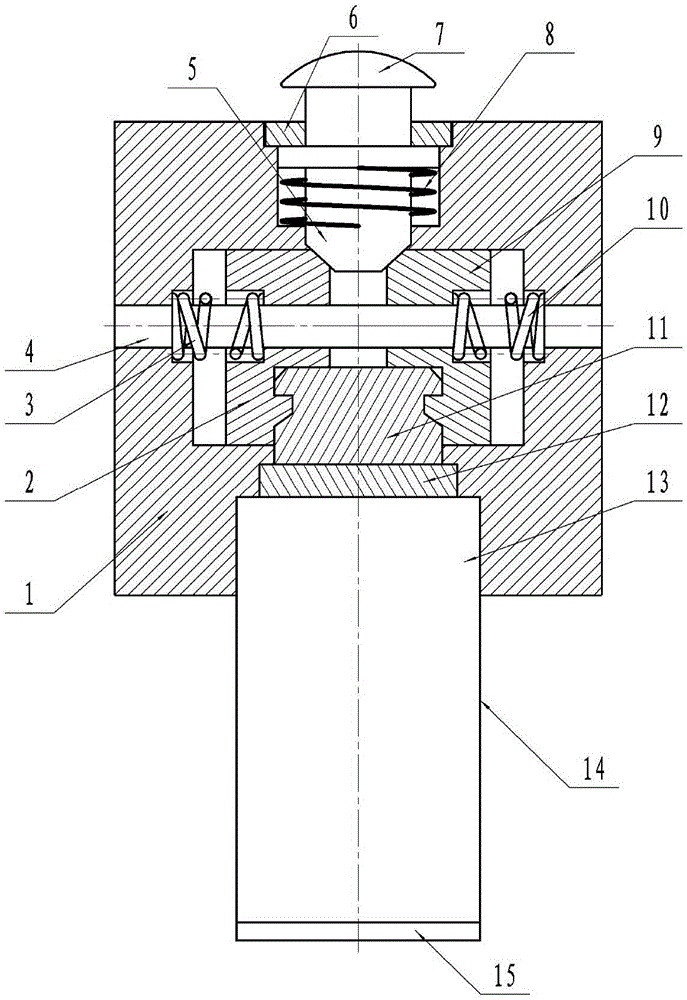

图1为本实用新型的结构示意图。

1-刀座；2-左卡块；3-左弹簧；4-导向轴；5-压块；6-固定件；7-压帽；8-复位弹簧；9-右卡块；10-右弹簧；11-卡槽块；12-连接件；13-刀片；14-刀刃；15-缓冲垫。

具体实施方式：

如图1所示，本具体实施方式采用以下技术方案：一种剑杆织机用边切装置，包括刀座1、刀片13和刀刃14，还包括左卡块2、左弹簧3、导向轴4、压块5、固定件6、压帽7、复位弹簧8、右卡块9、右弹簧10、卡槽块11、连接件12和缓冲垫15；所述导向轴4水平固定连接在刀座1内部中央；所述左卡块2位于刀座1内部中央左侧，所述左卡块2活动连接在导向轴4左侧，所述左卡块2左侧与刀座1内部左侧之间设有左弹簧3；所述右卡块9位于刀座1内部中央右侧，所述右卡块9活动连接在导向轴4右侧，所述右卡块9右侧与刀座1内部右侧之间设有右弹簧10；所述压块5通过固定件6竖直活动连接在刀座1上侧内部，所述压块5左下角与左卡块2右上角相连接，所述压块5右下角与右卡块9左上角相连接，所述压块5凸起底部与刀座1上侧内部之间设有复位弹簧8；所述压帽7底部固定连接在压块5顶部；所述刀片13上侧位于刀座1下侧内部，所述刀片13左右两侧分别设有刀刃14，所述刀片13顶部通过连接件12 固定连接有卡槽块11，所述刀片13底部设有缓冲垫15；所述卡槽块11左侧凹槽与左卡块2右下侧凸起相连接，所述卡槽块11右侧凹槽与右卡块9左下侧凸起相连接。

其中，所述左卡块2右上角、右卡块9左上角和压块5底部左右两侧均设有倒角；所述左卡块2右侧凸起底部和右卡块9左侧凸起底部均设有倒角；所述缓冲垫15由橡胶制成。

本实用新型的使用状态为：使用时，首先将刀座1固定到剑杆织机上，然后将刀片13上面的卡槽块11插入到刀座1底部，再通过左弹簧3和右弹簧10的作用驱使左卡块2和右卡块9向内对卡槽块11进行夹紧固定；取出刀片13时，通过手按压帽7从而进一步的驱使左卡块2和右卡块9向外分开，同时手拿住刀片13向下取出。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
