一种网袋变频锁边机的制作方法

1.本实用新型涉及锁边机技术领域，尤其涉及一种网袋变频锁边机。


背景技术：

2.网袋即用线编结成的网状口袋，用以贮物，在日常的网袋生产加工中，在将网袋编制好之后，需要对网袋的一端进行锁边，让网袋只有一个开口，方便网袋的后续使用，而对网袋封边，就需要使用网袋封边机，现有的网袋变频锁边机存在有不足之处：现有的网袋变频锁边机在使用时，基本都是通过人工手动全程移动网袋，让网袋的一端均匀地穿过工作装置的工作端口，从而达到对网袋一端的锁边工作，这样的方法使其操作中会使工作人员浪费较多精力，工作效率下降。
3.中国专利cn214496696u一种网袋变频锁边机，包括工作台，所述工作台的顶部外壁通过螺栓固定连接有工作箱，所述工作箱的一侧外壁设有端口箱，所述端口箱的一侧外壁通过螺栓固定连接有固定板，所述固定板的顶部外壁开有圆孔，所述圆孔的内壁通过轴承连接有升降螺钉，所述升降螺钉的外壁通过螺纹连接有升降板，所述升降板的底部外壁和一边外壁均通过螺钉固定连接有固定杆，所述固定杆的一侧外壁通过螺钉固定连接有安装板，所述安装板的一侧外壁通过轴承连接有滚轮，所述滚轮的外壁套接有副传送带，两个所述固定杆的一边外壁焊接有同一个中压板，所述端口箱的一侧外壁开有升降槽，所述升降槽的内壁设有升降轨道，所述升降板的一侧外壁滑动连接于升降轨道的内壁，所述工作台的顶部外壁通过螺栓固定连接有支撑板，所述支撑板的一侧外壁通过轴承连接有滚轮和动力轮，所述滚轮和动力轮的外壁套接有同一个主传送带，所述工作台的顶部外壁设有传送电机，所述传送电机的输出轴通过联轴器连接有主动辊，所述动力轮的内壁插接有主动辊，所述工作台的顶部外壁设有压边机构。
4.该装置在使用过程中压板在对编织袋挤压的过程中与编织袋之间会产生摩擦，导致编织袋发生位移，影响锁边效果。
5.为此，我们提出一种网袋变频锁边机。


技术实现要素：

6.本实用新型主要是解决上述现有技术所存在的技术问题，提供一种网袋变频锁边机。
7.为了实现上述目的，本实用新型采用了如下技术方案，一种网袋变频锁边机，包括固定板，固定板的上端对称固定安装有两组连接块，连接块为矩形块，两组连接块的侧面均开设有活动孔，活动孔为圆形通孔，两组活动孔的内部均活动安装有第一活动轴，第一活动轴为圆形柱状，两组第一活动轴第一引导块相互靠近的一侧均固定安装有第一引导块，第一引导块为圆台块，两组第一引导块呈镜像分布，两组第一引导块相互靠近的一侧固定安装有第一传动棍，第一传动棍为圆形柱状，固定板的侧面固定安装驱动固定板旋转的驱动电机，两组连接块的侧面对应活动孔的上方开设有约束槽，约束槽为矩形槽，两组约束槽的
内部活动安装有第二活动轴，第二活动轴为圆形柱状，两组第二活动轴相互靠近的一侧均固定安装有第二引导块，第二引导块为圆台块，两组第二引导块相互靠近的一侧固定安装有第二传动棍，第二传动棍为圆形柱状，两组第二活动轴相互背离的一侧固定安装有挡块。
8.作为优选，所述约束槽的内部活动安装有第二挤压块，第二挤压块为弧形块，第二挤压块的上端固定安装有挤压弹簧。
9.作为优选，所述约束槽的两侧均开设有移动槽，移动槽为矩形槽，第二挤压块的两侧对应移动槽的位置均固定安装有移动块，移动块活动安装在移动槽的内部。
10.作为优选，所述连接块的山东固安对应挤压弹簧的位置开设有固定螺纹孔，固定螺纹孔的内部螺纹连接有转动螺纹轴，固定螺纹孔的内部对应转动螺纹轴的下方活动安装有第一挤压块，第一挤压块设置在挤压弹簧的上方。
11.作为优选，所述转动螺纹轴的上端固定安装有驱动块，驱动块的侧面等距圆周开设有防滑槽。
12.作为优选，所述防滑槽为弧形槽。
13.有益效果
14.本实用新型提供了一种网袋变频锁边机。具备以下有益效果：
15.(1)、该网袋变频锁边机，启动驱动电机，驱动电机带动第一活动轴进行转动，第一活动轴带动第一引导块进行转动，第一引导块带动第一传动棍进行转动，编织袋从第二传动棍和固定螺纹孔的中间穿过，第二传动棍通过自主的重力和编织袋与第二传动棍之间的摩擦力带动第二传动棍滚动，通过第一传动棍和第二传动棍的滚动对编织袋进行挤压，使得编织袋可以更加紧密的进行贴合，避免了压板对编织袋挤压的过程中与编织袋之间会产生摩擦，摩擦过大导致编织袋发生位移，影响锁边效果的情况发生。
16.(2)、该网袋变频锁边机，通过转动驱动块，驱动块带动转动螺纹轴转动，转动螺纹轴挤压第一挤压块，第一挤压块挤压挤压弹簧，挤压弹簧挤压第二挤压块，来灵活的调节对编织袋的压力，从而对不同厚度的编织袋进行操作，增强了该装置的实用性。
附图说明
17.为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单的介绍。显而易见的，下面描述中的附图仅仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其他的实施附图。
18.本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。

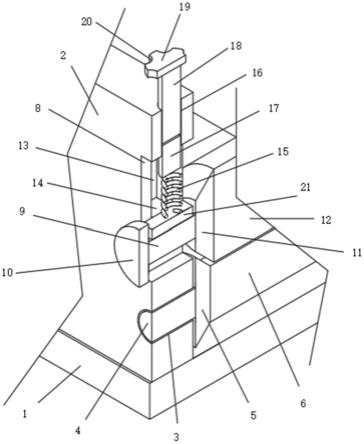

19.图1为本实用新型的整体结构示意图；
20.图2为本实用新型第二传动棍的局部结构示意图；
21.图3为本实用新型第一传动棍的局部结构示意图。
22.图例说明：
23.1、固定板；2、连接块；3、活动孔；4、第一活动轴；5、第一引导块；6、第一传动棍；7、驱动电机；8、约束槽；9、第二活动轴；10、挡块；11、第二引导块；12、第二传动棍；13、移动槽；14、移动块；15、挤压弹簧；16、固定螺纹孔；17、第一挤压块；18、转动螺纹轴；19、驱动块；20、防滑槽；21、第二挤压块。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.实施例：一种网袋变频锁边机，如图1－图3所示，包括固定板1，固定板1的上端对称固定安装有两组连接块2，连接块2为矩形块，两组连接块2的侧面均开设有活动孔3，活动孔3为圆形通孔，两组活动孔3的内部均活动安装有第一活动轴4，第一活动轴4为圆形柱状，两组第一活动轴4第一引导块5相互靠近的一侧均固定安装有第一引导块5，第一引导块5为圆台块，两组第一引导块5呈镜像分布，两组第一引导块5相互靠近的一侧固定安装有第一传动棍6，第一传动棍6为圆形柱状，固定板1的侧面固定安装驱动固定板1旋转的驱动电机7，两组连接块2的侧面对应活动孔3的上方开设有约束槽8，约束槽8为矩形槽，两组约束槽8的内部活动安装有第二活动轴9，第二活动轴9为圆形柱状，两组第二活动轴9相互靠近的一侧均固定安装有第二引导块11，第二引导块11为圆台块，两组第二引导块11相互靠近的一侧固定安装有第二传动棍12，第二传动棍12为圆形柱状，两组第二活动轴9相互背离的一侧固定安装有挡块10；
26.约束槽8的内部活动安装有第二挤压块21，第二挤压块21为弧形块，第二挤压块21的上端固定安装有挤压弹簧15，挤压弹簧15为已有技术在此不作赘述；
27.约束槽8的两侧均开设有移动槽13，移动槽13为矩形槽，第二挤压块21的两侧对应移动槽13的位置均固定安装有移动块14，移动块14活动安装在移动槽13的内部；
28.连接块2的山东固安对应挤压弹簧15的位置开设有固定螺纹孔16，固定螺纹孔16的内部螺纹连接有转动螺纹轴18，固定螺纹孔16的内部对应转动螺纹轴18的下方活动安装有第一挤压块17，第一挤压块17设置在挤压弹簧15的上方；
29.转动螺纹轴18的上端固定安装有驱动块19，驱动块19的侧面等距圆周开设有防滑槽20；
30.防滑槽20为弧形槽。
31.本实用新型的工作原理：
32.在使用时，启动驱动电机7，驱动电机7带动第一活动轴4进行转动，第一活动轴4带动第一引导块5进行转动，第一引导块5带动第一传动棍6进行转动，编织袋从第二传动棍12和固定螺纹孔16的中间穿过，第二传动棍12通过自生的重力和编织袋与第二传动棍12之间的摩擦力带动第二传动棍12滚动，通过第一传动棍6和第二传动棍12的滚动对编织袋进行挤压，使得编织袋可以更加紧密的进行贴合。
33.通过转动驱动块19，驱动块19带动转动螺纹轴18转动，转动螺纹轴18挤压第一挤压块17，第一挤压块17挤压挤压弹簧15，挤压弹簧15挤压第二挤压块21，来灵活的调节对编
织袋的压力。
