一种多位置自动提升和隐藏道具的舞台的制作方法

本发明涉及娱乐表演技术领域，具体的说是一种多位置自动提升和隐藏道具的舞台。

背景技术：

通常情况下，在舞台演出时，为了提升演出的效果，通常采用多种不同的舞台道具，道具摆放的位置也会根据舞台剧情的要求而变化。现有的舞台只能通过后台人工将道具搬运或者推至舞台上进行表演，不仅耗费体力，而且对于工作人员的熟练程度要求较高，工作人员的动作要与灯光很好的配合才能不被观众所察觉。若灯光与人工配合的不衔接，还极易出现穿帮，影响到舞台的表演效果。

技术实现要素：

针对上述技术的缺陷，本发明提出一种多位置自动提升和隐藏道具的舞台。

一种多位置自动提升和隐藏道具的舞台，包括舞台架，所述舞台架上端以舞台架的端面中心为圆心均匀的开设有若干个物品运输孔，所述舞台架的内部上方中心位置处设有旋转式运物提升器，所述舞台架的内部上方靠近物品运输孔所在的位置处均安装有与旋转式运物提升器配合使用的封堵托物机。

所述舞台架的中部侧壁上开设有后台通道孔，所述后台通道孔处设有与旋转式运物提升器配合使用的延伸运物板。

所述旋转式运物提升器包括安装在舞台架上的主回转驱动器、与主回转驱动器相连的吊架、沿着吊架上下滑动的载物器、固定在吊架上且为载物器提供动力的提升驱动装置。

所述载物器包括沿着吊架开设的滑槽上下滑动的载物底板、沿着载物底板横向滑动的载物板、固定在载物底板下端并与载物板通过联动杆相连的侧移缸；

所述提升驱动装置包括固定在吊架底部的卷扬机、安装在吊架上部的定滑轮、安装在载物底板上的动滑轮、卷绕在卷扬机上且依次绕过定滑轮、动滑轮后固定在吊架上的钢丝绳。

所述主回转驱动器包括固定在舞台上的第一电机座、安装在第一电机座上的主回转电机、与主回转电机相连的第一减速器、安装在第一减速器上的第一主动齿轮、安装在吊架上部且与第一主动齿轮啮合的第一从动齿轮，所述吊架的上端通过轴承与舞台架相连，所述舞台架上设有第一环形导轨，所述吊架上设有与第一环形导轨滑动配合的主回转导架。

所述封堵托物机包括垂直安装在舞台架内部上侧面上的中心转轴、固定在舞台架内部上侧面且为中心转轴提供驱动力的回转驱动装置、固定在中心转轴下部的横板、固定在横板左部的托物举升缸、安装在托物举升缸上的托物板、固定在横板右部的封堵缸、安装在封堵缸上用以封堵物品运输孔的封堵板，所述中心转轴的下部通过设置的L型支撑架固定在舞台架上。

所述回转驱动装置包括第二电机支座、安装在第二电机支座上的回转电机、与回转电机相连的第二减速器、安装在第二减速器上的第二主动齿轮、安装在中心转轴上且与第二主动齿轮啮合的第二从动齿轮。

所述舞台架内部上侧面上设有第二环形导轨，所述中心转轴上部设有与第二环形导轨滑动配合的次回转导架。

本发明的有益效果是：本发明具有结构设计合理、自动化程度高、操控使用方便等优点，能实现多位置自动提升和隐藏道具，满足舞台演出的剧情要求，与传统的人工搬运道具的方式相比，极大的节省了人力，同时也解决了传统的人工搬运方式易穿帮的问题，保证了舞台剧情表演的顺利进行。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的俯视图；

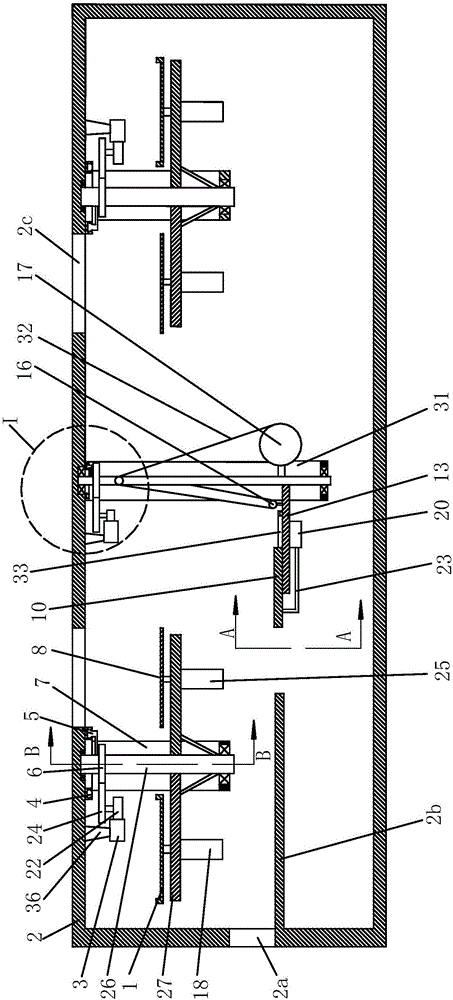

图2是本发明的内部结构示意图；

图3是图2的A-A剖视图；

图4是图2的B-B剖视图；

图5是图2的I局部放大图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图5所示，一种多位置自动提升和隐藏道具的舞台，包括舞台架2，所述舞台架2上端以舞台架2的端面中心为圆心均匀的开设有若干个物品运输孔2c，所述舞台架2的内部上方中心位置处设有旋转式运物提升器，所述舞台架2的内部上方靠近物品运输孔2c所在的位置处均安装有与旋转式运物提升器配合使用的封堵托物机。本发明通过封堵托物机将物品运输孔2c封堵住，以起到良好的遮挡效果；当需要通过物品运输孔2c将道具运送至舞台架2上时，则利用旋转式运物提升器将道具提升，并借助于封堵托物机将道具推送至舞台上，以供演出使用。

所述舞台架2的中部侧壁上开设有后台通道孔2a，所述后台通道孔2a处设有与旋转式运物提升器配合使用的延伸运物板2b。后台的工作人员在舞台剧表演的过程中，事先将需要使用的道具通过后台通道孔2a搬运至延伸运物板2b上，接着通过旋转式运物提升器将道具提升。

所述旋转式运物提升器包括安装在舞台架2上的主回转驱动器、与主回转驱动器相连的吊架15、沿着吊架15上下滑动的载物器、固定在吊架15上且为载物器提供动力的提升驱动装置。通过主回转驱动器驱使吊架15回转，进而同步的带动放置在载物器上的道具转动，直至道具运动至指定的物品运输孔2c的正下方，然后提升驱动装置开始工作，将载物器提升至指定的高度，以与封堵托物机配合，最终将道具推送至舞台架2上。

所述载物器包括沿着吊架15开设的滑槽15a上下滑动的载物底板13、沿着载物底板13横向滑动的载物板10、固定在载物底板13下端并与载物板10通过联动杆23相连的侧移缸20。提升驱动装置带动载物底板13在滑槽15a的导向作用下上下滑动，以实现道具的同步升降。

所述提升驱动装置包括固定在吊架15底部的卷扬机17、安装在吊架15上部的定滑轮14、安装在载物底板13上的动滑轮16、卷绕在卷扬机17上且依次绕过定滑轮14、动滑轮16后固定在吊架15上的钢丝绳32。通过卷扬机17卷绕或者松放钢丝绳32，从而带动载物底板13上下运动。

所述主回转驱动器包括固定在舞台架2上的第一电机座37、安装在第一电机座37上的主回转电机34、与主回转电机34相连的第一减速器11、安装在第一减速器11上的第一主动齿轮28、安装在吊架15上部且与第一主动齿轮28啮合的第一从动齿轮29，所述吊架15的上端通过轴承与舞台架2相连，所述舞台架2上设有第一环形导轨35，所述吊架15上设有与第一环形导轨35滑动配合的主回转导架30。通过主回转电机34提供驱动力，驱使第一主动齿轮28转动，并借助于第一主动齿轮28与第一从动齿轮29的啮合传递动力，最终驱使吊架15在主回转导架30、第一环形导轨35配合的导向作用下回转。

所述封堵托物机包括垂直安装在舞台架2内部上侧面上的中心转轴26、固定在舞台架2内部上侧面且为中心转轴26提供驱动力的回转驱动装置、固定在中心转轴26下部的横板27、固定在横板27左部的托物举升缸18、安装在托物举升缸18上的托物板1、固定在横板27右部的封堵缸25、安装在封堵缸25上用以封堵物品运输孔2c的封堵板8，所述中心转轴26的下部通过设置的L型支撑架7固定在舞台架2上。通过回转驱动装置驱使中心转轴26回转，以同步的带动托物举升缸18、封堵缸25绕着中心转轴26的轴线转动，这样托物举升缸18、封堵缸25的工作位置即可进行切换，即实现了封堵与托物上料运动的切换。

所述回转驱动装置包括第二电机支座36、安装在第二电机支座36上的回转电机3、与回转电机3相连的第二减速器22、安装在第二减速器22上的第二主动齿轮24、安装在中心转轴26上且与第二主动齿轮24啮合的第二从动齿轮6。通过回转电机3提供驱动力，驱使第二主动齿轮24转动，并借助于第二主动齿轮24与第二从动齿轮6的啮合传递动力，最终带动中心转轴26回转。

所述舞台架2内部上侧面上设有第二环形导轨4，所述中心转轴26上部设有与第二环形导轨4滑动配合的次回转导架5，这样可以为中心转轴26的转动提供运动导向。

在通常状态下，本发明的封堵缸25会驱使封堵板8上移，以将对应位置的物品运输孔2c封堵住，这样观众就不会发现物品运输孔2c，起到良好的遮挡作用。

当需要增加道具时，在此之前，后台的工作人员已经通过后台通道孔2a将道具搬运至延伸运物板2b上，且卷扬机17松放钢丝绳32，将载物板10降低使得载物板10上端面与延伸运物板2b的上端面等高，工作人员即可将道具搬运至载物板10上；此后，即可启动卷扬机17卷绕钢丝绳32，从而牵拉载物底板13在吊架15的导向作用下匀速的上移。在提升的过程中，借助于舞台的灯光效果，封堵缸25开始带动封堵板8下移至下极限位置，接着回转电机3开始工作，驱使中心转轴26转动90°，这样载物板10在提升时上方就没有障碍物。当载物板10提升至上极限位置后，回转电机3再次驱动中心转轴26同向转动90°，此时托物板1已经处于载物板10的正下方，然后启动托物举升缸18，使托物板1抵在载物板10的正下方并将载物板10顶起，这样载物板10就与载物底板13分离并继续上移，直至载物板10的上端与舞台架2的上端面齐平为止，道具已输送至舞台上，从而辅助舞台剧情的顺利进行。

本发明在道具提升的过程中，根据道具需要摆放的位置确定好道具出入的物品运输孔2c，并启动主回转电机34，驱使吊架15转动，从而改变了道具上升后的位置，实现了多位置自动提升和隐藏道具的功能。

道具的隐藏原理即为道具提升原理的逆向执行，借助于本发明从而可自动将道具呈现在舞台上或者将道具隐藏。

另外，本发明还可以用以舞台演员的运输，以实现突然在舞台呈现或者消失的特效功能。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
