一种一体化装配式卫生间的制作方法

本实用新型属于装配式建筑工业化领域，具体涉及一种一体化装配式卫生间。

背景技术：

卫生间是住宅建筑中集成化程度和体系复杂度最高的组成部分，也是常见质量问题频发、工料消耗最密集的部位。传统卫生间施工过程中对钢筋绑扎、模板、水电预留预埋、混凝土浇捣、水卫设施安装及装饰工程的工序、工艺、材料与操作技能都有较高的要求，耗时较大，且常存在着降板吊模胀模、缺棱掉角、漏浆孔洞、渗漏等缺陷，质量难以保证，同时也会产生大量的建筑垃圾。

随着装配式建筑的发展，装配式卫生间已在装配式建筑中得到了研发与应用。由于装配式部品部件具有标准化设计、工厂化生产、装配式施工、节能降耗、绿色环保、缩短工期、提高质量等特点，同时可以促进信息化与工业化深度的融合。

目前装配式预制卫生间大致可以分为两大类，一类是将卫生间预制成各单元板再在现场组装，另一类是将卫生间预制成整体再现场安装。采用预制单元板组装的卫生间存在单元板连接以及板缝的问题，其卫生间的结构整体性较差。当前将卫生间预制成整体结构，尽管解决了卫生间预制时结构的整体性，但平底卫生间未设置沉箱，局限了市场卫浴洁具虹吸排水的使用性。此外，随着装配式建筑效率的进一步提高，对装配式预制卫生间的一体化、集成化、安装施工便捷性提出了越来越高的要求，因此有必要提供一种综合性能优异的装配式预制卫生间。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的不足，提供一种一体化装配式卫生间，以解决传统卫生间结构、管线、保温、装饰现场作业工作量大、质量难以保证、工效底等问题，及提高建筑的装配化率。

为解决上述技术问题，本实用新型采用以下技术方案：

一种一体化装配式卫生间，包括卫生间主体，所述卫生间主体的空腔内设有防水底盘，所述防水底盘将所述卫生间主体分隔为墙体和位于墙体下端的沉箱；所述墙体的内壁铺设有墙面板，所述墙体的顶部设有顶盖，所述墙体内预埋有给水管和线管；所述防水底盘和/或墙面板上安装有与所述给水管连通的卫浴设备，所述沉箱底部和防水底盘之间的空腔内设有与卫浴设备连通的下水管以及与下水管连通的排水管；所述顶盖的下端设有与所述线管内的电线接通的卫浴家电。

装饰面板（墙面板、顶盖和防水底盘）、卫浴设备、水电管及给排水管均在工厂装饰装修成型，与卫生间主体结构一体形成具备全功能性的卫生间。

具体地，卫生间主体结构在工厂整体预制，保证了卫生间的整体性和强度；在卫生间主体浇筑前，将水电管线提前预留预埋至卫生间墙体中，并将卫浴设施的排污管及给水管布置在整体防水底盘与沉箱底板之间的架空空间内，不占用卫生间的净空间；采用整体防水底盘、墙面侧板和顶盖的装饰材料，并将卫浴设施的马桶、洗手池、淋浴及顶灯浴霸全部安装到位，确保了质量、节约了大量人力、减少了材料浪费，有效缩短了工期。

作为上述技术方案的进一步改进：

为提高一体化卫生间内装饰的整体性能及防水性能，同时采用装配式装饰，提高施工的工效，所述顶盖和墙面板、所述墙面板和防水底盘均通过卡合连接。作为卡合连接的一种具体结构，防水底盘四周、墙面侧板两端、顶盖四周均开有卡槽,墙面侧板两端卡入整体防水底盘及顶盖的卡槽中，形成整体封闭的装饰面。

为便于墙面板的安装以及墙面板的刚度，所述墙面板通过龙骨与所述墙体连接。具体地，墙面板背面设置间隔布置的水平向龙骨，通过该水平向龙骨与墙体连接。

为支撑防水底盘，所述沉箱底部和防水底盘之间连接有多个支撑螺杆。支撑螺杆优选为长度可调的支撑螺杆。

所述顶盖、墙体和防水底盘围成的空间内设有隔断门，所述隔断门将所述空间分隔为干区和湿区。

所述卫浴设备包括马桶、浴室柜和淋浴，所述马桶和浴室柜设于所述干区内，所述淋浴设于所述湿区内。

所述湿区内设有管道井，所述管道井内设有与所述排水管连通的排污管。

为解决卫生间渗漏的问题，所述沉箱的内壁设有防水层，所述沉箱的底部预埋有与所述排污管连通的积水处理器。沉箱底板、防水层、整体防水底盘及积水处理器构成卫生间三防一排防渗体系。所述积水处理器优选排漏宝。

所述卫生间主体为轻骨料混凝土和钢筋预制而成的一体化结构。利用轻骨料混凝土的自保温性能，免去了传统保温层，减少空间占用。

为使卫生间在符合结构性能的基础上，具备自保温性能，无需设置传统的保温层，保证卫生间的净空尺寸，所述轻骨料混凝土密度等级为1400～1700kg/m3，强度等级为lc25～lc30，抗渗等级为p6～p10，导热系数为0.45～0.75w/m·k。

与现有技术相比，本实用新型的优点在于：

1、本实用新型卫生间的沉箱与四面墙体在工厂整体预制、蒸汽养护成型，提高了卫生间的整体性、强度及抗渗性能。

2、本实用新型将水电管线预埋至卫生间墙体中，同时将排污水管、给水水管布置在沉箱底部与整体防水底盘之间的架空空间类，不占用卫生间的净空间，有利于卫生间排污水管、给水水管的后续检修。

3、本实用新型采用保温性能、抗渗性能良好的结构轻骨料混凝土整体预制卫生间，卫生间自保温性能良好，免去了传统保温层。

4、本实用新型通过整体防水底盘、沉箱底板防水层、防渗轻骨料混凝土结构及排漏宝所组成的“三防一排”防渗体系，解决了卫生间的渗漏问题。

5、本实用新型将装饰、卫浴设施在工厂全部安装到位，做到底盘架空、干湿分区、同层排水的特点，保证了质量、节约了大量人力，减少了材料浪费，提高了工效。

6、本实用新型将结构、管线、装饰、保温等在工厂一体化成型，现场只需吊装就位，安装快捷、可靠，工效高，减少了现场用工量，提高了建筑的装配率，降低了卫生间的运维难度及成本。

附图说明

图1为本实用新型实施例的结构、管线、保温、装饰一体化卫生间的原理图。

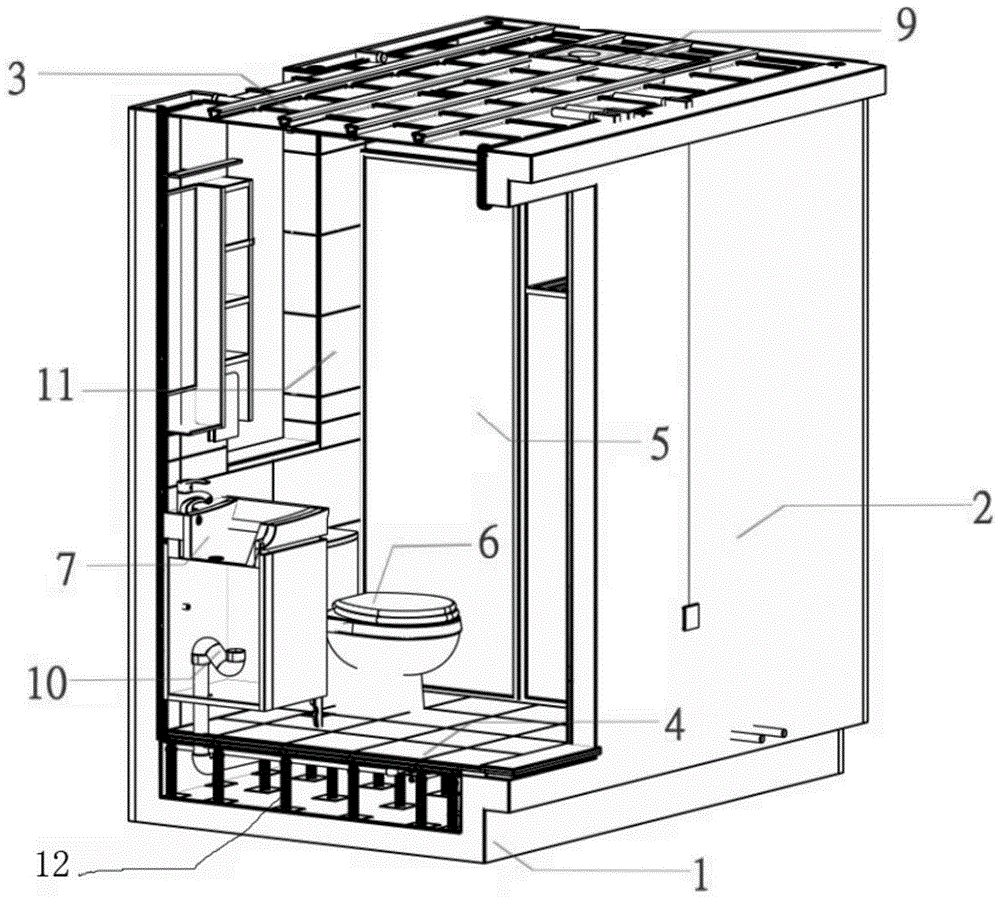

图2为本实用新型实施例的一体化装配式卫生间的内部结构示意图。

图3为本实用新型实施例的一体化装配式卫生间内部的侧视示意图。

图4为本实用新型实施例的一体化装配式卫生间内部的俯视示意图。

图5为本实用新型实施例的一体化装配式卫生间的管线空间布置图。

图6为本实用新型实施例的一体化装配式卫生间的主排水管立面图。

图7为本实用新型实施例的一体化装配式卫生间装饰的剖面图。

图例说明：1、沉箱；2、墙体；3、顶盖；4、防水底盘；5、隔断门；6、马桶；7、浴室柜；8、管道井；9、卫浴家电；10、下水管；11、墙面板；12、给水管；13、排污管；14、排水管；15、线管；16、防水层；17、积水处理器；18、龙骨；19、支撑螺杆。

具体实施方式

以下结合具体优选的实施例对本实用新型作进一步描述，但并不因此而限制本实用新型的保护范围。

实施例1：

如图1-图7所示，本实施例的一体化装配式卫生间，包括卫生间主体，卫生间主体为轻骨料混凝土和钢筋预制而成的一体化结构。卫生间主体的空腔内设有防水底盘4，防水底盘4将卫生间主体分隔为墙体2和位于墙体2下端的沉箱1。其中，墙体2由四面墙围合而成。

墙体2的内壁铺设有墙面板11，墙面板11通过龙骨18与墙体2连接。墙体2的顶部设有顶盖3，顶盖3和墙面板11、墙面板11和防水底盘4均通过卡合连接。

墙体2内预埋有给水管12和线管15；防水底盘4和/或墙面板11上安装有与给水管12连通的卫浴设备，沉箱1底部和防水底盘4之间的空腔内设有与卫浴设备连通的下水管10以及与下水管10连通的排水管14；顶盖3的下端设有与线管15内的电线接通的卫浴家电9。沉箱1的内壁设有防水层16，沉箱1的底部预埋有积水处理器17。

本实施例中，卫浴设备包括马桶6、浴室柜7和淋浴，顶盖3、墙体2和防水底盘4围成的空间内设有隔断门5，隔断门5将空间分隔为干区和湿区。马桶6和浴室柜7设于干区内，淋浴设于湿区内。湿区内设有管道井8，管道井8内设有与排水管14连通的排污管13。

为使装配卫生间具备全功能性的卫生间产品，沉箱1与卫生间墙体2内部空间设置装饰用的整体防水底盘4、墙面板11和顶盖3；在整体防水底盘4上安装有卫浴设施的马桶6、浴室柜7；在墙体板11上安装淋浴及在顶盖3上安装有卫浴家电9，卫浴家电9可以为顶灯浴霸；马桶6、浴室柜7与淋浴之间采用隔断门5隔开，形成干湿分区；隔断门5优选玻璃门段。

沉箱1底板上间隔布置多个可调支撑螺杆19，支撑螺杆19上端支撑整体防水底盘4，整体防水底盘4与沉箱1底板之间形成架空空间；马桶6、浴室柜7以及淋浴间的地漏下水管10、排水管14及给水管12设置在整体防水底盘4与沉箱1底板之间的架空空间内。并将沿卫生间墙体2敷设的水电线管15预埋至卫生间墙体2内。

为减轻卫生间的重量，提高卫生间的自保温性能，保证卫生间的净空尺寸，卫生间的沉箱和卫生间墙体采用轻骨料钢筋混凝土整体预制成型，其轻骨料混凝土密度等级为1500kg/m³，强度等级为lc25，抗渗等级为p8，导热系数为0.50w/m·k。

卫生间主体结构的沉箱和卫生间墙体在工厂整体预制成型，装饰、卫浴设施、水电管及给排水管均在工厂装饰装修成型，与卫生间主体结构集成一体形成具备全功能性的卫生间。

为提高一体化卫生间内装饰的整体性能及防水性能，同时采用装配式装饰，提高施工的工效，整体防水底盘4四周、墙面板11两端、顶盖3四周均开有卡槽,墙面板11两端卡入整体防水底盘4及顶盖3的卡槽中，形成整体封闭的装饰面；

为便于墙面板11的安装以及提高墙面板11的刚度，该墙面板11背面设置间隔布置的水平向龙骨18，水平向龙骨18与卫生间墙体2连接。

在淋浴间内设置管道井8，管道井8内设置有排污管13。

为解决卫生间渗漏的问题，在沉箱底板上表面设置有防水层16，在沉箱底板预埋积水处理器17（排漏宝）；地漏下水管10、排水管14与排污管13相连，排污管13与排漏宝相连，假如沉箱1内有积水时，积水通过排漏宝汇积到排污管13而排出。通过整体防水底盘4、防水层16、沉箱1底板和排漏宝，组成一体化卫生间的“三防一排”防渗体系，解决了卫生间的渗漏问题。

以上所述，仅是本申请的较佳实施例，并非对本申请做任何形式的限制，虽然本申请以较佳实施例揭示如上，然而并非用以限制本申请，任何熟悉本专业的技术人员，在不脱离本申请技术方案的范围内，利用上述揭示的技术内容做出些许的变动或修饰均等同于等效实施案例，均属于技术方案范围内。
