一种手动剪叉式升降作业平台的制作方法

本实用新型属于作业平台领域，特别涉及一种手动剪叉式升降作业平台。

背景技术：

剪叉式升降作业平台是用途广泛的高空作业专用设备，在水电站、物流、航空装载、大型设备的制造与维护等场合得到了普遍应用，它的剪叉式机械结构，使作业平台起升后有较高的稳定性。宽大的作业平台和较高的承载能力，使高空作业范围更大，并适合多人同时作业，从而使高空作业效率更高，更可靠。

目前，公知的剪叉式升降作业平台大多数采用液压驱动，升降过程中，泵站运转并带动驱动油缸同步运动，保证了升降过程的同步性和平稳性，下降过程依靠平台重力作用将油缸压回腔体内。整个升降过程通过泵站为液压缸提供油压驱动，液压缸通过铰接推动剪叉支腿，从而带动作业平台升降，其中上、下平台内部均有导轨供剪叉支腿滚轮进行滚动，保证升降过程的平稳运行。由于工作介质是液体，所以也存在易泄漏，对温度、环境、负载变化敏感等缺点。而且，液压元件制造精度较高，所以造价也高，发生故障后也不易追查原因。

技术实现要素：

本实用新型所要解决的技术问题是提供一种手动剪叉式升降作业平台，实现手动升降，不需要外加动力设备，操作简单，维护方便。

为解决上述技术问题，本实用新型所采用的技术方案是：一种手动剪叉式升降作业平台，包括固定基座、剪叉臂和工作平台，所述固定基座上设有中间滑轨和两条设置在中间滑轨两侧的侧边滑轨，工作平台的底部设有两条与侧边滑轨对应的上滑轨，中间滑轨、侧边滑轨和上滑轨均设有相对应的第一滑块和第二滑块，中间滑轨和侧边滑轨的三个第一滑块之间通过连接杆连接，三个第二滑块之间通过连接杆连接，中间滑轨的两端设有固定座，双向丝杠转动安装在固定座上，双向丝杠的两个螺纹段均设有与其配合的螺母，两个螺母分别与中间滑轨上的第一滑块和第二滑块连接，双向丝杠的一端设有手柄，剪叉臂的数量为两个，剪叉臂的下端分别与侧边滑轨上的第一滑块和第二滑块铰接，剪叉臂的上端与上滑轨的第一滑块和第二滑块铰接。

优选的方案中，所述手柄上设有限位圆盘，限位圆盘上沿圆周设有若干销孔，固定座上设有限位槽，销钉同时插入销孔和限位槽中固定限位圆盘。

优选的方案中，所述固定基座上设有下爬梯，工作平台一端设有上爬梯，上爬梯下端和下爬梯上端相重合，上爬梯和下爬梯上设有若干的定位孔，固定螺栓同时穿过定位孔实现上爬梯和下爬梯的连接。

进一步的方案中，所述上爬梯和下爬梯的数量为两个，两个上爬梯分别设置在工作平台的两端。

优选的方案中，所述工作平台上设有围栏。

优选的方案中，所述固定基座底部设有自锁式万向轮。

本实用新型提供的一种手动剪叉式升降作业平台，通过手动实现平台的升降，通过螺母与螺纹的配合实现锁定，操作简单，维护方便。优选的，通过将销钉同时插入销孔和限位槽中，进一步防止双向丝杠转动，提供双重锁止。设置的下爬梯和上爬梯，有利于工作人员上下，从而可以实现空载升降，助于消除负载升降的诸多不安全因素。

附图说明

下面结合附图和实施例对本实用新型作进一步说明：

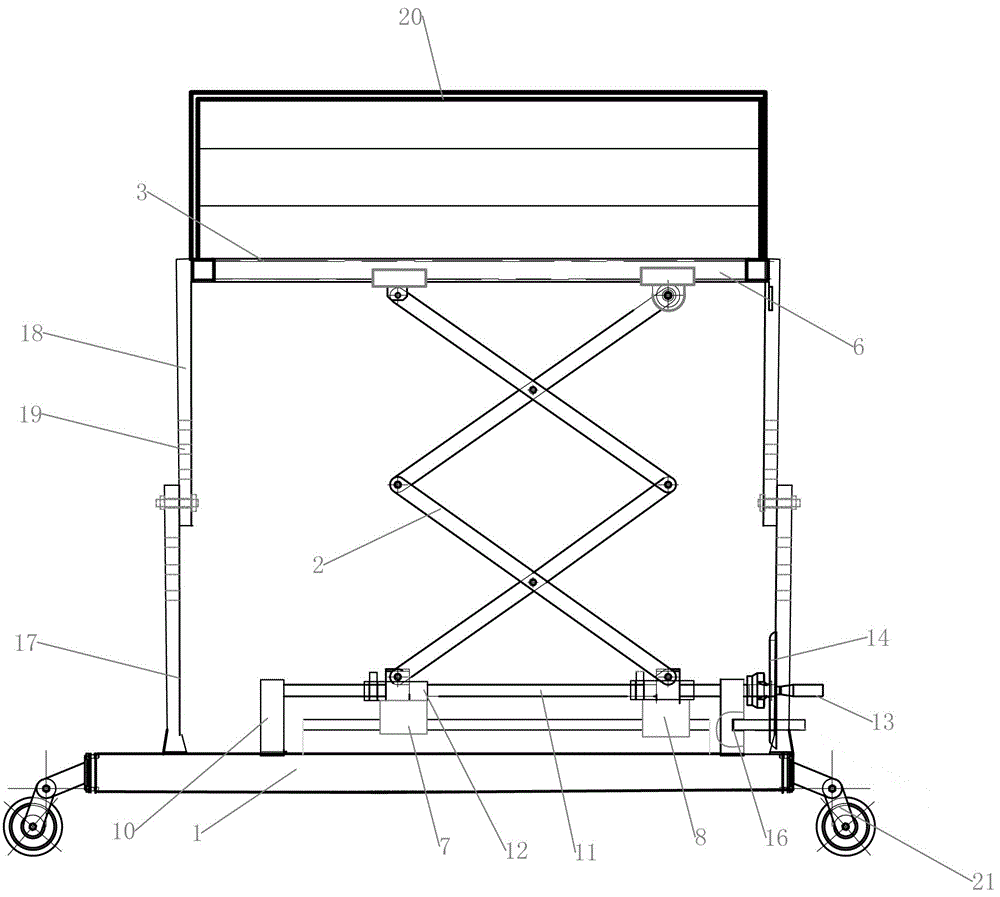

图1为本实用新型的整体结构示意图；

图2为本实用新型的立体示意图；

图3为手柄的结构示意图；

图中：固定基座1，剪叉臂2，工作平台3，中间滑轨4，侧边滑轨5，上滑轨6，第一滑块7，第二滑块8，连接杆9，固定座10，双向丝杠11，螺母12，手柄13，限位圆盘14，销孔15，限位槽16，下爬梯17，上爬梯18，定位孔19，围栏20，自锁式万向轮21。

具体实施方式

如图1~2所示，一种手动剪叉式升降作业平台，包括固定基座1、剪叉臂2和工作平台3，所述固定基座1上设有中间滑轨4和两条设置在中间滑轨4两侧的侧边滑轨5，工作平台3的底部设有两条与侧边滑轨5对应的上滑轨6，中间滑轨4、侧边滑轨5和上滑轨6均设有相对应的第一滑块7和第二滑块8，中间滑轨4和侧边滑轨5的三个第一滑块7之间通过连接杆9连接，三个第二滑块8之间通过连接杆9连接，实现三个第一滑块7或三个第二滑块8同步移动，中间滑轨4的两端设有固定座10，双向丝杠11通过轴承转动安装在固定座10上，双向丝杠11的两个螺纹段均设有与其配合的螺母12，两个螺母12分别与中间滑轨4上的第一滑块7和第二滑块8连接，双向丝杠11的一端设有手柄13，剪叉臂2的数量为两个，两个剪叉臂2的下端分别与两个侧边滑轨5上的第一滑块7和第二滑块8铰接，剪叉臂2的上端与上滑轨6的第一滑块7和第二滑块8铰接。

工作时，通过工作人员操作手柄13转动双向丝杠11，从而带动两个螺母12相向或背离移动，由于三个第一滑块7和三个第二滑块8同步移动，从而带动侧边滑轨5的第一滑块7和第二滑块8相向或背离移动，带动剪叉臂2开合，实现平台的升降，通过螺母12与螺纹段的螺纹配合，实现锁死。

优选的，如图1和图3所示，所述手柄13上设有限位圆盘14，限位圆盘14上沿圆周设有若干销孔15，固定座10上设有限位槽16，销钉同时插入销孔15和限位槽16中固定限位圆盘14。

通过将销钉同时插入销孔15和限位槽16中实现对双向丝杠11的转动的锁定，从而实现双重机械锁止。

优选的，所述固定基座1上设有下爬梯17，工作平台3一端设有上爬梯18，上爬梯18下端和下爬梯17上端相重合，上爬梯18和下爬梯17上设有若干的定位孔19，固定螺栓同时穿过定位孔19实现上爬梯18和下爬梯17的连接。

通过设置上爬梯18和下爬梯17，一方面可以将平台升降至某一高度后，工作人员再进行上下作业平台，可以实现平台空载升降，有助于消除负载升降的诸多不安全因素；另一方面，上爬梯18和下爬梯17相互连接后，也能承载作业平台部分载荷，更加提高了作业平台的安全稳定性。

所述上爬梯18和下爬梯17的数量为两个，两个上爬梯18分别设置在工作平台3的两端。

所述工作平台3上设有围栏20。有助于提高施工安全。

所述固定基座1底部设有自锁式万向轮21。可以方便整个平台的移动灵活性。

该平台能够实现手动升降，稳定性好，结构简单。

技术特征：

1.一种手动剪叉式升降作业平台，包括固定基座（1）、剪叉臂（2）和工作平台（3），其特征在于：所述固定基座（1）上设有中间滑轨（4）和两条设置在中间滑轨（4）两侧的侧边滑轨（5），工作平台（3）的底部设有两条与侧边滑轨（5）对应的上滑轨（6），中间滑轨（4）、侧边滑轨（5）和上滑轨（6）均设有相对应的第一滑块（7）和第二滑块（8），中间滑轨（4）和侧边滑轨（5）的三个第一滑块（7）之间通过连接杆（9）连接，三个第二滑块（8）之间通过连接杆（9）连接，中间滑轨（4）的两端设有固定座（10），双向丝杠（11）转动安装在固定座（10）上，双向丝杠（11）的两个螺纹段均设有与其配合的螺母（12），两个螺母（12）分别与中间滑轨（4）上的第一滑块（7）和第二滑块（8）连接，双向丝杠（11）的一端设有手柄（13），剪叉臂（2）的数量为两个，剪叉臂（2）的下端分别与侧边滑轨（5）上的第一滑块（7）和第二滑块（8）铰接，剪叉臂（2）的上端与上滑轨（6）的第一滑块（7）和第二滑块（8）铰接。

2.根据权利要求1所述的一种手动剪叉式升降作业平台，其特征在于：所述手柄（13）上设有限位圆盘（14），限位圆盘（14）上沿圆周设有若干销孔（15），固定座（10）上设有限位槽（16），销钉同时插入销孔（15）和限位槽（16）中固定限位圆盘（14）。

3.根据权利要求1所述的一种手动剪叉式升降作业平台，其特征在于：所述固定基座（1）上设有下爬梯（17），工作平台（3）一端设有上爬梯（18），上爬梯（18）下端和下爬梯（17）上端相重合，上爬梯（18）和下爬梯（17）上设有若干的定位孔（19），固定螺栓同时穿过定位孔（19）实现上爬梯（18）和下爬梯（17）的连接。

4.根据权利要求3所述的一种手动剪叉式升降作业平台，其特征在于：所述上爬梯（18）和下爬梯（17）的数量为两个，两个上爬梯（18）分别设置在工作平台（3）的两端。

5.根据权利要求1所述的一种手动剪叉式升降作业平台，其特征在于：所述工作平台（3）上设有围栏（20）。

6.根据权利要求1所述的一种手动剪叉式升降作业平台，其特征在于：所述固定基座（1）底部设有自锁式万向轮（21）。

技术总结
本实用新型提供一种手动剪叉式升降作业平台，包括固定基座、剪叉臂和工作平台，固定基座上设有中间滑轨和侧边滑轨，工作平台的底部设有与侧边滑轨对应的上滑轨，中间滑轨、侧边滑轨和上滑轨均设有第一滑块和第二滑块，中间滑轨和侧边滑轨的三个第一滑块以及三个第二滑块之间通过连接杆连接，中间滑轨的两端设有固定座，双向丝杠转动安装在固定座上，双向丝杠的两个螺纹段均设有与其配合的螺母，两个螺母分别与中间滑轨上的第一滑块和第二滑块连接，双向丝杠的一端设有手柄，剪叉臂的下端与侧边滑轨上的第一滑块和第二滑块铰接，剪叉臂的上端与上滑轨的第一滑块和第二滑块铰接。该平台实现手动升降，不需要外加动力设备，操作简单，维护方便。

技术研发人员：李利华;张雪芳;徐云龙;杜康华;张晓宇;钟洲文
受保护的技术使用者：中国长江电力股份有限公司
技术研发日：2019.06.06
技术公布日：2020.05.12
