一种设有清理刷的水下吸污机的制作方法

本实用新型涉及水下清洁装置，尤其涉及一种水下吸污机。

背景技术：

水池在用一段时间之后，里面会存留很多污物，比如人的毛发、落叶、泥土等，所以需要进行不定期清理，从而水下清洁装置因此而生，水下吸污机就是其中的一种。水下吸污机一般包括安装壳体、与安装壳体连接的过滤装置，水进入安装壳体内后经过滤装置的过滤，干净水排出，污物留在安装壳体内，从而达到水池清理的目的。

因为有些泳池除了吸出水里沉浮的污物之外，有些地方还需刷洗，传统设计中，一般是搭配单独的清理刷，而这就导致清理刷特别容易丢失。此外，清理刷在存储不当时，有可能处于受压状态，从而导致清理刷容易变形，如此不但影响刷洗效果，而且使得清理刷使用寿命短。

技术实现要素：

本实用新型的目的在于提供一种设置有清理刷的水下吸污机，其清理刷可上下移动连接于安装壳体上，从而不会丢失。

为实现上述目的，本实用新型所采用的技术方案是：

一种设有清理刷的水下吸污机，所述水下吸污机包括安装壳体，所述清理刷可相对上下移动地连接于所述安装壳体下侧。

所述清理刷与安装壳体之间设置有用于调整所述清理刷上下位置的调整装置。

所述调整装置包括可相对上下移动地连接于所述安装壳体的调整件、连接于所述清理刷上的弹性连接件，所述调整件与所述弹性连接件连接；优选的，所述弹性连接件与清理刷一体成型。

所述清理刷可相对上下移动地设置于所述安装壳体下侧内，所述安装壳体侧壁上设置有上下延伸的长孔，所述调整件一端穿过所述长孔后伸入所述安装壳体内与所述弹性连接件连接。

所述安装壳体上的长孔被设置为，当所述清理刷处于休止位置时，所述调整件位于长孔内的部分的上端与所述长孔顶壁接触。

所述弹性连接件包括下端连接于所述清理刷的第一连接部以及自所述第一连接部上端往外并往下延伸的第二连接部，所述调整件与第二连接部连接。

所述安装壳体内壁上设置有限位块，所述第二连接部上设置有一台阶，当所述台阶抵靠于所述限位块下端时，所述清理刷不能往上移动；当所述弹性连接件第二连接部的下端抵靠于所述限位块上端时，所述清理刷不能往下移动。

所述安装壳体内设置有竖向壁，所述竖向壁与安装壳体连接并与安装壳体内壁相间隔设置，所述竖向壁侧壁上设置有一个或多个上下延伸的导向槽，对应的，一个或多个凸台自所述清理刷上往外延伸设置，所述凸台伸入对应位置的导向槽内。

所述调整件包括一本体、自所述本体往一侧延伸的连接段，所述连接段包括自所述本体往一侧延伸的延伸段、自所述延伸段下侧往一侧延伸的弹性手指，所述弹性连接件的第二连接部设置有穿孔，所述本体被设置为不能穿过所述安装壳体上的长孔，所述连接段穿过长孔后，所述弹性手指穿过第二连接部的穿孔后倒勾于第二连接部背离调整件本体的一侧，所述延伸段上侧抵靠于所述第二连接部朝向调整件本体的一侧；优选的，所述穿孔位于所述台阶下侧。

所述安装壳体包括主体以及可拆连接于所述主体下端的安装座，所述水下吸污机的过滤装置连接于所述主体，所述清理刷与调整件可相对上下移动地连接于所述安装座。

所述水下吸污机还包括一连接于所述主体的吸水管，所述吸水管下侧位于所述安装座内，所述清理刷设置为环状并可相对上下移动地套设于所述吸水管上。

本实用新型与现有技术相比，具有以下有益效果：

1、清理刷与安装壳体连接，从而清理刷不容易丢失；

2、清理刷可相对上下移动地连接于安装壳体，从而可以根据需要随时调整清理刷的位置，使得其在休止位置与工作位置之间转换，从而随用随开，使用很方便；

3、当清理刷位于休止位置时，其全部或大部分位于安装壳体内，只有最下端一小部分露于安装壳体下端外，从而在此状态下，当全部位于安装壳体内时，清理刷不会受到压力，当最下端一小部分露于安装壳体下端外时，清理刷受到的压力也有限，从而避免清理刷因存储不当而长期受力导致变形，从而延长了清理刷的使用寿命。

附图说明

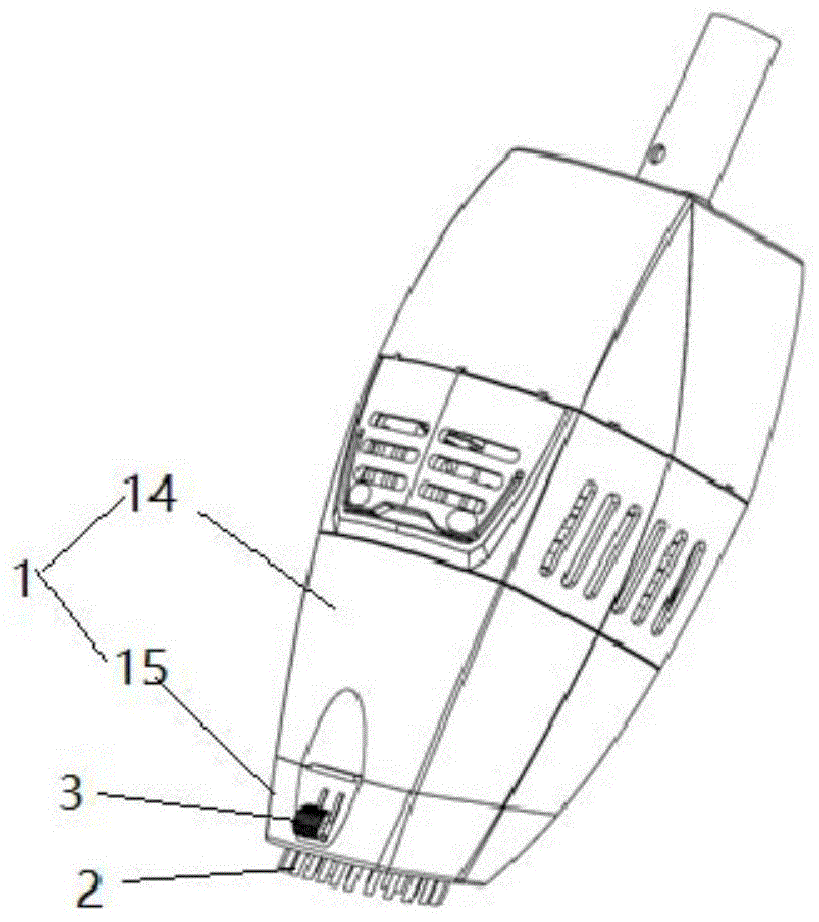

图1为本实用新型水下吸污机在清理刷处于使用位置时的立体示意图；

图2为本实用新型水下吸污机在清理刷处于休止位置时的立体示意图；

图3为本实用新型水下吸污机的爆炸示意图；

图4为本实用新型水下吸污机清理刷安装座的放大示意图；

图5为本实用新型水下吸污机清理刷的放大示意图；

图6为本实用新型水下吸污机调整件的放大示意图；

图7为本实用新型水下吸污机调整件、安装座、清理刷的组合剖面放大示意图；

图8为本实用新型水下吸污机在清理刷处于休止位置时的部分剖面放大示意图；

图9为本实用新型水下吸污机在按压调整件后的部分剖面放大示意图；

图10为本实用新型水下吸污机的清理刷在往下移动过程中的部分剖面放大示意图；

图11为本实用新型水下吸污机的清理刷处于使用位置时其中一剖面的放大示意图；

图12为本实用新型水下吸污机的清理刷处于使用位置时另一剖面的放大示意图。

具体实施方式

如图1至2所示，本实用新型设有清理刷的水下吸污机包括安装壳体1，所述清理刷2可相对上下移动地连接于所述安装壳体1下侧，从而所述清理刷2可在一工作位置与一休止位置之间转换。

如图3至12所示，所述清理刷2与安装壳体1之间设置有用于调整所述清理刷2上下位置的调整装置。

所述调整装置包括可相对上下移动地连接于所述安装壳体1的调整件3、连接于所述清理刷2上的弹性连接件4，所述调整件3与所述弹性连接件4连接。

在本实施例中，所述清理刷2可相对上下移动地设置于所述安装壳体1下侧内，所述安装壳体1侧壁上设置有上下延伸的长孔11，所述调整件3一端穿过所述长孔11后伸入所述安装壳体1内与所述弹性连接件4连接。

优选的，所述弹性连接件4可通过其自身弹力而抵靠于所述安装壳体1内壁上。当要上下移动所述清理刷2时，按压所述调整件3，使得所述弹性连接件4脱离与安装壳体1内壁的抵靠，此时，即可上下移动所述调整件3，从而带动清理刷2一起上下移动。当到达需要位置时，释放所述调整件3，弹性连接件4由于其弹性恢复力而再度与安装壳体1内壁抵靠而定位于该位置。具体地说，在所述弹性连接件4脱离与安装壳体1内壁的抵靠后，往下移动所述调整件3，带动清理刷2往下移动直至清理刷2全部露出于安装壳体1下端外，或下侧大部分露出于安装壳体下侧外，此时，清理刷2处于工作位置，露出于安装壳体1下端外的部分可用于清刷水池；或往上移动所述调整件3，带动清理刷2往上移动直至清理刷2全部缩进安装壳体1内，或大部分位于于安装壳体内仅仅只有清理刷下端一小部分露出于安装壳体1下端外，此时，清理刷2处于休止位置，不用于清理。

所述弹性连接件4包括下端连接于所述清理刷2的第一连接部41以及自所述第一连接部41上端往外并往下延伸的第二连接部42，所述调整件3与第二连接部42连接，所述第二连接部42可抵靠于所述安装壳体1的内壁上。第一连接部41与第二连接部42如此设置，使得所述弹性连接件4整体形成为开口往下的v形或u形或其他弧形，从而弹性连接件4整体具有弹性，在没有外力的情况下，第二连接部42往外弹出从而其下侧抵靠于安装壳体1内壁上。按压所述调整件3，使得所述第二连接部42往朝向第一连接部41的方向移动而脱离与安装壳体1内壁的抵靠，即使得弹性连接件4整体发生弹性形变，如此，在释放调整件3后，第二连接部42自动回弹而复位。

所述安装壳体1内壁上设置有限位块12，所述第二连接部42上设置有一台阶421，当清理刷位于休止位置时，所述弹性连接件第二连接部42的下端位于限位块12上侧，从而即使往下移动所述清理刷，当移动到所述弹性连接件第二连接部42的下端抵靠于所述限位块12上端时，清理刷2不能再往下移动，从而避免清理刷移动到工作位置，如此，即可保证清理刷被限位于休止位置；当所述清理刷2位于工作位置时，所述台阶421位于所述限位块12下侧，在使用本实用新型水下吸污机的清理刷进行清理时，即使清理刷2受力往上移动，当所述台阶421与限位块12下端抵靠时，清理刷2不能再往上移动，如此，即可保证清理刷被限位于工作位置。

在其他实施例中，也可以设置为，不管在什么状态下，所述第二连接部42都不与安装壳体内壁接触，定位只靠所述限位块12与第二连接部42下端以及台阶421的相互配合。

优选的，所述安装壳体1上的长孔11被设置为，当所述调整件3位于长孔11内的部分的上端与所述长孔11顶壁接触时，所述清理刷2处于休止位置。如此设置，使得在休止位置下，在长孔11顶壁的阻挡下，清理刷2也不能无限往上移动。而且长孔11如此设置，还能给操作者一个明确的提示，提示清理刷2已经移动到休止位置，可以释放对调整件3的按压了，从而使得操作更为直观而方便。

在其他实施例中，也可以设置为，清理刷2在休止位置时，所述调整件3位于长孔11内的部分的上端与所述长孔11顶壁还有一定间隙。从而在即使清理刷受力往上移动一定距离后，长孔11顶壁挡住调整件的进一步上移，即阻挡清理刷的进一步上移，从而避免清理刷往上无限移动。

优选的，所述安装壳体1内设置有竖向壁13，所述竖向壁13与安装壳体连接并与安装壳体内壁相间隔设置，且所述竖向壁13侧壁上设置有一个或多个上下延伸的导向槽131，对应的，一个或多个凸台21自所述清理刷2上往外延伸设置，所述凸台21伸入对应位置的导向槽131内。当所述清理刷12上下移动时，所述凸台21在导向槽13内上下移动，从而起到导向作用，保证清理刷2上下移动时不倾斜错位。而且可设置为，当清理刷2被调整件带动往下移动到一定距离时，所述凸台21下端与导向槽13底壁接触，此时，代表清理刷已经移动到工作位置。如此设置，使得在工作位置下，清理刷2也不能无限往下移动，而且还能给操作者一个明确的提示，提示清理刷2已经移动到工作位置，从而进一步使得操作更为直观而方便。

所述竖向壁13与安装壳体内壁之间形成有间隙，多根连接肋130一侧连接于安装壳体内壁，另一侧连接竖向壁13。所述连接肋可与安装壳体1、竖向壁13一体形成。

进一步的，所述竖向壁13上于所述弹性连接件4的对应位置处设置有往上开口的避让缺口132，从而在清理刷2上下移动时，可避免对弹性连接件4产生干涉。

所述竖向壁13可设置为整体的环形，也可以仅仅为部分竖向壁。

在本实施例中，优选的，所述弹性连接件4与清理刷2一体成型，在其他实施例中，所述弹性连接件4的第一连接部41也可以通过其他诸如卡扣、螺丝锁定等方式连接于所述清理刷2上端。

优选的，所述限位块12与所述安装壳体1一体成型，在其他实施例中，限位块12也可以是单独的零件，通过螺丝、卡扣等方式连接于安装壳体1上。

在本实施例中，所述调整件3包括一本体31、自所述本体31往一侧延伸的连接段，所述连接段包括自所述本体31往一侧延伸的延伸段32、自所述延伸段32下侧往一侧延伸的弹性手指33，所述弹性连接件4的第二连接部42设置有穿孔422，所述本体31被设置为不能穿过所述安装壳体1上的长孔11，所述连接段穿过长孔11后，所述弹性手指33穿过第二连接部42的穿孔422后倒勾于第二连接部42背离调整件本体31的一侧，所述延伸段32上侧的端面320抵靠于所述第二连接部42朝向调整件本体31的一侧，即所述延伸段上侧端面320与弹性手指33的倒勾分别夹持于第二连接部42相对的两个面，从而调整件3与所述第二连接部42连接，即与弹性连接件4连接。

在本实施例中，所述穿孔422位于所述台阶421下侧。

优选的，所述调整件本体31上间隔延伸设置有两所述连接段，对应的，所述安装壳体1上间隔设置有两长孔11，第二连接部42上间隔设置有两穿孔422。如此设置，可使得调整件3受力更均匀，从而使得清理刷2的上下移动更顺畅。

在本实施例中，优选的，所述安装壳体1包括主体14以及可拆连接于所述主体14下端的安装座15，所述水下吸污机的过滤装置连接于所述主体14，所述清理刷2与调整件3可相对上下移动地连接于所述安装座15，所述长孔11、限位块12也均设置于安装座15侧壁上。当所述清理刷2全部位于所述安装座15内或只有下端一小部分位于安装座15下端外时，清理刷2位于休止位置；当清理刷2至少下侧大部分露出于安装座15下端外时，清理刷2位于工作位置。如此设置，便于清理刷2的维修更换。即是说，当需要维修、更换所述清理刷2时，先自主体14上拆下安装座15，从而维修更换空间更大。

优选的，所述水下吸污机还包括一连接于所述主体14的吸水管16，所述吸水管16下侧位于所述安装座15内，所述清理刷2设置为环状并可相对上下移动地套设于所述吸水管16上。如此，不但可使得清理刷2的上下移动更顺畅，而且不会影响水下吸污机的进水。

所述过滤装置以及其与安装壳体1的连接方式可以为任意公知可行的技术，且其不是本实用新型的重点，故不在此赘述。

所述主体14与安装座15的可拆连接方式也可以为任意公知可行的技术，比如卡扣方式等，因其不是本实用新型的重点，故不在此赘述。

在其他实施例中，所述主体14与安装座15一体成型。

本实用新型清理刷的调整原理为：

所述清理刷2全部或大部分位于所述安装壳体1内，且第二连接部42下端抵靠于安装壳体1的限位块12上端，此时，所述清理刷2处于休止位置(如图8所示)，且不能往下移动，清理刷2不用于清刷工作；

当要使用所述清洗刷时，按压调整件3，使得第二连接部42往第一连接部41的方向移动，从而第二连接部42脱离与限位块12的抵靠(如图9所示)，此时，往下移动调整件3，当不能再往下移动调整件3时，表示清理刷2已经移动至工作位置，此时，释放调整件3，在弹性连接件4的恢复力的作用下，第二连接部42回弹复位，从而第二连接部42的台阶421抵靠于限位块12的下端(如图11所示)，此时，清理刷2的刷毛全部或大部分位于所述安装壳体外，从而清理刷2处于工作位置，并且清理刷2被限定于此工作位置而不能往上移动，从而保证清理刷2在工作过程中不会缩入安装壳体内，从而保证了清理效果；

当要将所述清理刷2调整至休止位置时，按压所述调整件3，使得第二连接部42上的台阶421脱离与限位块12的抵靠后，往上移动调整件3，直至不能再移动为止，此时，释放调整件3，在弹性连接件4的恢复力作用下，第二连接部42回弹而位于限位块12上方，从而清理刷2再度位于休止位置。

如此，可以根据需要随时调整清理刷2的位置，使得其在休止位置与工作位置之间转换，从而随用随开，使用很方便。

在本实施例中，优选的，所示调整件3设置有两个，所述清理刷2上端相对地设置有两个所示弹性连接部，所述长孔相对应地设置有两组，即相对地设置有两组调整装置，从而要调整清理刷2的上下位置时，同时按压所述两调整件即可。如此设置，可以使得清理刷受力更均匀，上下移动更顺畅。

较佳的，可以在所述安装壳体侧壁1上上下间隔设置多个所述限位块12，从而所述清理刷2可以在工作位置与休止位置之外还能被定位于多个不同的位置，在不同位置时，清理刷2露出于安装壳体1外的部分的多少不同，从而使得本实用新型清理刷可适用于不同的清理需求。
