本发明涉及基站防护栏技术领域,具体为一种用于电力变电基站防护装置。
背景技术:
高压变电站的附近大多存在较强的电压,因此高压变电站的附近需要设立专门的防护设备,以避免非工作人员接近,避免非工作人员受到伤害。目前的防护设备大多是一个塑钢的护栏,并不具有高电压警示的功能,如在高压变电基站逗留,发生危险事故的概率极高。
如专利号cn201820549763.5公开了一种电力用变电基站防护装置,其结构包括警示装置、主杆、固定块、螺纹孔、横杆、辅助立杆、太阳能发电装置,主杆的底面均垂直焊接有固定块,固定块的两端上均开设有与之为一体化结构的螺纹孔,与现有技术相比,本实用新型的有益效果是:该防护装置设有警示装置,通过红外人体感应器决定警示装置处于休眠状态还是工作状态,通过太阳能发电装置利用太阳辐射能经光电效应转换成电能为其提供电能进行工作,节能环保,通过敲击往返摆动机构、发声机构、警示牌往复摆动机构等部件的设置,通过声音来提醒人们查看警示牌的警示语,进一步提高了警示效果,从而提醒行人勿靠近变电基站及在此逗留,有效的防止危险事故的发生。
上述装置虽然具有很好地警示效果,但是该装置中围栏是不可调节的多根立柱连接结构,这种连接机构由于其尺寸较大,因而在搬运以及储存时时非常不便,且这种立柱连接机构虽然可以拦截人以及大型动物靠近,但是对于身形较小的动物却不能起到有效的拦截作用,小动物进入变电基站内可能会出现咬坏线路,触电身亡等事故,造成损失。
基于此,本发明设计了一种用于电力变电基站防护装置,以解决上述出现的问题。
技术实现要素:
本发明的目的在于提供一种用于电力变电基站防护装置,以解决上述背景技术中的问题。
为实现上述目的,本发明提供如下技术方案:一种用于电力变电基站防护装置,该防护装置包括有固定桩,所述固定桩有多组,所述固定桩通过插地销与地基连接,相邻所述固定桩之间设有围栏杆,所述围栏杆有多根,所述固定桩以及围栏杆均为伸缩件,相邻所述围栏杆之间以及围栏杆与相邻固定桩之间设有连接件,每组所述连接件由上下两组铰接机构组成,相邻所述围栏杆下部之间以及围栏杆与相邻固定桩下部之间设有弹性拦截网。
优选的,相邻所述围栏杆之间至少设有4根围栏杆。
优选的,所述铰接机构与围栏杆以及所述铰接机构与固定桩之间为可拆卸连接。
优选的,所述固定桩包括有接地套管,所述接地套管底端设有接地板,所述接地板底端中部设有尖头,所述接地板上环型分布有插孔,所述接地套管内腔限位滑动安装有活动杆,且活动杆顶端贯穿接地套管顶端,所述接地套管上部设有限位螺杆,所述活动杆上对应限位螺杆位置设有限位孔组。
优选的,所述围栏杆由套管以及滑动安装在套管内的伸缩杆组成。
优选的,所述铰接机构包括有第一连杆、第二连杆和铰接头,所述铰接头设在第一连杆和第二连杆的一端,所述第一连杆另一端设有凸块,所述第二连杆的另一端设有凹口,所述凸块通过销杆转动连接在凹口内部。
优选的,所述弹性拦截网包括有弹性绳、细杆、弹簧以及网绳,所述细杆的两端通过弹簧与上下侧的弹性绳连接,相邻所述细杆之间设有网绳。
与现有技术相比,本发明的有益效果是:本发明通过将固定桩以及围栏杆均设置为伸缩件,可以调节防护装置的整体高度,通过设置的铰接机构,使得防护装置可以进行收揽折叠,使得防护装置在闲置时可以大幅度缩小占用空间,便于搬运或储存,通过设置的弹性拦截网,可以起到拦截小动物的作用,有效避免小动物误入防护栏内造成经济损失的问题。
附图说明
为了更清楚地说明本发明实施例的技术方案,下面将对实施例描述所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

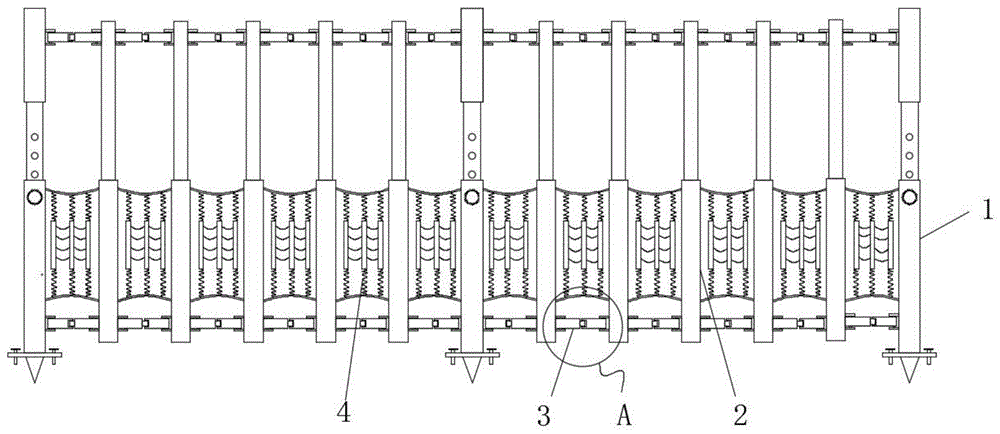

图1为本发明第一状态示意图;
图2为本发明第二状态示意图;
图3为本发明第三状态示意图;
图4为本发明固定桩示意图;
图5为本发明弹性拦截网示意图;
图6为本发明a处放大示意图。
附图中,各标号所代表的部件列表如下:
1-固定桩,2-围栏杆,3-铰接机构,4-弹性拦截网,11-接地套管,12-接地板,13-尖头,14-活动杆,15-限位螺杆,16-限位孔组,31-第一连杆,32-第二连杆,33-铰接头,34-凸块,35-凹口,41-弹性绳,42-细杆,43-弹簧,44-网绳。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本发明保护的范围。
请参阅图1-6,本发明提供一种技术方案:一种用于电力变电基站防护装置,该防护装置包括有固定桩1,固定桩1有多组,固定桩1通过插地销与地基连接,相邻固定桩1之间设有围栏杆2,围栏杆2有多根,固定桩1以及围栏杆2均为伸缩件,相邻围栏杆2之间以及围栏杆2与相邻固定桩1之间设有连接件,每组连接件由上下两组铰接机构3组成,相邻围栏杆2下部之间以及围栏杆2与相邻固定桩1下部之间设有弹性拦截网4。
进一步的,相邻围栏杆2之间至少设有4根围栏杆2。
进一步的,铰接机构3与围栏杆2以及铰接机构3与固定桩1之间为可拆卸连接,用户可以根据需要选择增加或减少围栏杆2的数目。
进一步的,固定桩1包括有接地套管11,接地套管11底端设有接地板12,接地板12底端中部设有尖头13,接地板12上环型分布有插孔,接地套管11内腔限位滑动安装有活动杆14,且活动杆14顶端贯穿接地套管11顶端,接地套管11上部设有限位螺杆15,活动杆14上对应限位螺杆15位置设有限位孔组16。
具体实施时,通过插地销将固定桩1与地基固接,通过旋松限位螺杆15使其脱离限位孔,即可上下移动活动杆14位置,确定好活动杆14位置后,旋紧限位螺杆15,使其与对应的限位孔插接,完成高度调节过程。
进一步的,围栏杆2由套管以及滑动安装在套管内的伸缩杆组成,其伸缩过程由固定住1的伸缩带动调节。
进一步的,铰接机构3包括有第一连杆31、第二连杆32和铰接头33,铰接头33设在第一连杆31和第二连杆32的一端,第一连杆31另一端设有凸块34,第二连杆32的另一端设有凹口35,凸块34通过销杆转动连接在凹口35内部该结构便于折叠围栏杆2,使防护装置整体体积大幅缩小。
进一步的,弹性拦截网4包括有弹性绳41、细杆42、弹簧43以及网绳44,细杆42的两端通过弹簧43与上下侧的弹性绳41连接,相邻细杆42之间设有网绳44。该结构可以拦截身形矮小的动物,避免其进入基站附近,造成经济损失。
