一种可拆卸可周转式脚手架外防护系统的制作方法

本发明属于建筑施工设备技术领域，具体涉及一种可拆卸可周转式脚手架外防护系统。

背景技术：

脚手架是为了保证各施工过程顺利进行而搭设的工作平台。按搭设的位置分为外脚手架、里脚手架；按材料不同可分为木脚手架、竹脚手架、钢管脚手架；按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。

外脚手架统是指在建筑物外围所搭设的脚手架。外脚手架使用广泛，各种落地式外脚手架、挂式脚手架、挑式脚手架、吊式脚手架等，一般均在建筑物外围搭设。外脚手架多用于外墙砌筑、外立面装修以及钢筋混泥土工程。其是为建筑施工而搭设在外墙外边线外的上料、堆料与施工作业用的临时结构架。

脚手架在使用过程中，需要专设外防护系统以保证施工安全，尤其是外脚手架更加需要外防护系统，传统的外脚手架外防护系统，一般是采用密目网张挂在外脚手架外立面上，其结构复杂，搭设费时，并且基本上不可周转使用，短时间使用尚可，但是不能长期使用，风吹日晒容易被破坏起不到安全防护作用，并且使用完后还会造成建筑垃圾，不符合绿色建筑和环保要求，造成资源浪费。

技术实现要素：

本发明要解决的技术问题是：提供一种可拆卸可周转式脚手架外防护系统，以至少解决上述部分技术问题。

为实现上述目的，本发明采用的技术方案如下：

一种可拆卸可周转式脚手架外防护系统，包括若干个呈方阵分布于脚手架外侧的脚手架外防护网单元，脚手架外防护网单元包括可拆卸安装于脚手架上的防护网固定件、以及安装于防护网固定件上的防护网。

进一步地，防护网包括防护网框架，以及安装于防护网框架内的防护网体。

进一步地，防护网框架为钢构架，防护网体为均匀布满有网孔的网孔钢板，防护网体焊接固定安装于防护网框架内。

进一步地，防护网固定件包括可拆卸安装于脚手架上的钢柱，以及可拆卸安装于钢柱上并用于嵌装防护网框架的框架安装件。

进一步地，框架安装件包括用于安装至钢柱上的安装板，设于安装板顶面上并与防护网框架相适配用于嵌装防护网框架的第一嵌装槽，以及安装板底面上并与防护网框架相适配用于嵌装防护网框架的第二嵌装槽。

进一步地，安装板顶面并排设有两块第一槽板，两块第一槽板和安装板共同围设成顶部开口的第一嵌装槽。

进一步地，安装板底面设有一块呈l型的第二槽板，第二槽板和安装板共同围设成内侧开口的第二嵌装槽。

进一步地，钢柱上开设有与安装板相适配的安装板嵌装槽，安装板插装于安装板嵌装槽内，并通过固定机构与钢柱相固定。

进一步地，固定机构包括开设于钢柱上并贯穿安装板嵌装槽的钢柱螺纹孔，开设于安装板上并与钢柱螺纹孔相对应的安装板螺纹孔，以及与钢柱螺纹孔和安装板螺纹孔相适配的螺栓；安装板通过穿设于钢柱螺纹孔和安装板螺纹孔内的螺栓可拆卸安装于钢柱上。

进一步地，钢柱呈圆柱形或方柱形。

与现有技术相比，本发明具有以下有益效果：

本发明结构简单、设计科学合理，使用方便，可周转使用以节约建筑物资，采用钢架结构不产生建筑垃圾绿色环保，防火性能强。

本发明主要由若干个脚手架外防护网单元以方阵形式分布而成，脚手架外防护网单元则主要包括防护网固定件和安装于防护网固定件上的防护网，防护网固定件与脚手架之间、以及防护网固定件和防护网之间均采用可拆卸方式连接，不仅拆装方便，还能周转重复使用以节约建筑物资，防护网固定件和防护网均由钢材制成，坚实耐用且防火性能强。

本发明防护网包括防护网框架和防护网体，防护网体为布满有网孔的网孔钢板，网孔钢板四边焊接固定于防护网框架内壁中央，整个结构相当坚固耐用，保证周转使用质量。

本发明防护网固定件主要包括钢柱和框架安装件，钢柱优选方柱或圆柱，钢柱一端与脚手架可拆卸固定连接，例如通过抱箍连接，钢柱另一端开设有安装板嵌装槽，框架安装件包括与安装板嵌装槽相适配的安装板、以及分设于安装板顶面和底面的第一嵌装槽和第二嵌装槽，安装板插装于安装板嵌装槽内并通过固定机构相固定以实现安装板与钢柱之间的可拆卸固定，整个结构稳固、坚实、耐用，拆装方便，周转使用及运输均十分方便。

本发明第一嵌装槽由安装板和两块第一槽板围设而成，其顶部开口，使用时位于防护网框架下方，并且防护网框架底梁嵌装于第一嵌装槽内，安装十分方便；第二嵌装槽由安装板和呈l型的第二槽板围设而成，其开口朝内正对着钢柱外端端面，使用时，防护网框架顶梁通过侧面的开口置于第二嵌装槽内并由呈型第二槽板的底部短边相挂接，安装时，先将防护网嵌装于上下分布的安装板上，再将安装板插装至相应钢柱内，如此，第二嵌装槽的开口侧正好与钢柱端面相正对，可防止防护网框架从第二嵌装槽内滑落，结构精妙、稳固安全。防护网呈方形，同一块防护网最好由四个防护网固定件进行安装固定，即：防护网框架顶梁由两个安装板上第二嵌装槽分别与防护网框架顶梁两端相挂接，防护网框架底梁由两个安装板上第一嵌装槽分别与防护网框架底梁两端相嵌接，如此防护网框架底部由两个第一嵌装槽托住、顶部由两个第二嵌装槽挂住，整个结构相当稳固。防护网左右与相邻防护网相贴合，上下相邻防护网则安装于同一安装板的第一嵌装槽和第二嵌装槽内，可实现整个脚手架外防护系统无死角防护。

附图说明

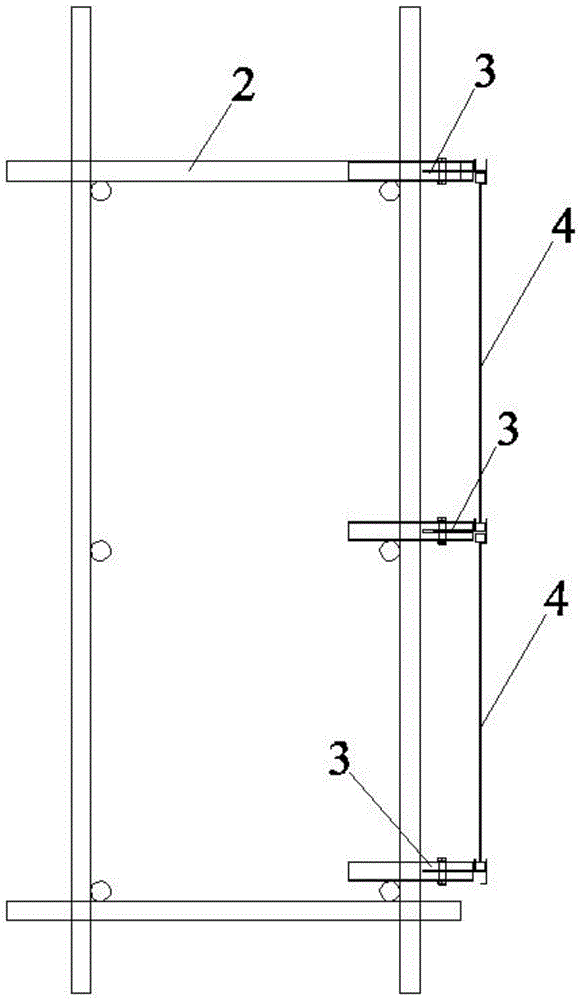

图1为本发明结构示意图。

图2为本发明防护网固定件结构示意图。

图3为本发明钢柱示意图。

图4为本发明框架安装件结构示意图。

图5为本发明框架安装件俯视图。

图6为本发明防护网示意图。

图7为本发明防护网截面图。

图8为本发明防护网固定件与防护网组装局部放大图。

图9为本发明脚手架外防护系统立面整体视图。

其中，附图标记对应的名称为：

1-脚手架外防护网单元、2-脚手架、3-防护网固定件、4-防护网、5-防护网框架、6-防护网体、7-网孔、8-钢柱、9-框架安装件、10-安装板、11-第一嵌装槽、12-第二嵌装槽、13-安装板嵌装槽、14-钢柱螺纹孔、15-安装板螺纹孔、16-螺栓、17-第一槽板、18-第二槽板。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图，对本发明进一步详细说明。显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位或者以特定的方位构造和操作，因此其不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；当然的，还可以是机械连接，也可以是电连接；另外的，还可以是直接相连，也可以是通过中间媒介间接相连，或者可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

如图1-9所示，本发明提供的一种可拆卸可周转式脚手架外防护系统，结构简单、设计科学合理，使用方便，可周转使用以节约建筑物资，采用钢架结构不产生建筑垃圾绿色环保，防火性能强。本发明包括若干个呈方阵分布于脚手架2外侧的脚手架外防护网单元1，脚手架外防护网单元1包括可拆卸安装于脚手架2上的防护网固定件3、以及安装于防护网固定件3上的防护网4。防护网4包括防护网框架5，以及安装于防护网框架5内的防护网体6。防护网框架5为钢构架，防护网体6为均匀布满有网孔7的网孔钢板，防护网体6焊接固定安装于防护网框架5内。

本发明主要由若干个脚手架外防护网单元以方阵形式分布而成，脚手架外防护网单元则主要包括防护网固定件和安装于防护网固定件上的防护网，防护网固定件与脚手架之间、以及防护网固定件和防护网之间均采用可拆卸方式连接，不仅拆装方便，还能周转重复使用以节约建筑物资，防护网固定件和防护网均由钢材制成，坚实耐用且防火性能强。

本发明防护网包括防护网框架和防护网体，防护网体为布满有网孔的网孔钢板，网孔钢板四边焊接固定于防护网框架内壁中央，整个结构相当坚固耐用，保证周转使用质量。

本发明防护网固定件3包括可拆卸安装于脚手架2上的钢柱8，以及可拆卸安装于钢柱8上并用于嵌装防护网框架5的框架安装件9，钢柱8呈圆柱形或方柱形，钢柱8可以通过抱箍可拆卸安装于脚手架2上。框架安装件9包括用于安装至钢柱8上的安装板10，设于安装板10顶面上并与防护网框架5相适配用于嵌装防护网框架5的第一嵌装槽11，以及安装板10底面上并与防护网框架5相适配用于嵌装防护网框架5的第二嵌装槽12。安装板10顶面并排设有两块第一槽板17，两块第一槽板17和安装板10共同围设成顶部开口的第一嵌装槽11。安装板10底面设有一块呈l型的第二槽板18，第二槽板18和安装板10共同围设成内侧开口的第二嵌装槽12。

本发明钢柱8上开设有与安装板10相适配的安装板嵌装槽13，安装板10插装于安装板嵌装槽13内，并通过固定机构与钢柱8相固定。固定机构包括开设于钢柱8上并贯穿安装板嵌装槽13的钢柱螺纹孔14，开设于安装板10上并与钢柱螺纹孔14相对应的安装板螺纹孔15，以及与钢柱螺纹孔14和安装板螺纹孔15相适配的螺栓16；安装板10通过穿设于钢柱螺纹孔14和安装板螺纹孔15内的螺栓16可拆卸安装于钢柱8上。

本发明防护网固定件主要包括钢柱和框架安装件，钢柱优选方柱或圆柱，钢柱一端与脚手架可拆卸固定连接，例如通过抱箍连接，钢柱另一端开设有安装板嵌装槽，框架安装件包括与安装板嵌装槽相适配的安装板、以及分设于安装板顶面和底面的第一嵌装槽和第二嵌装槽，安装板插装于安装板嵌装槽内并通过固定机构相固定以实现安装板与钢柱之间的可拆卸固定，整个结构稳固、坚实、耐用，拆装方便，周转使用及运输均十分方便。

本发明第一嵌装槽由安装板和两块第一槽板围设而成，其顶部开口，使用时位于防护网框架下方，并且防护网框架底梁嵌装于第一嵌装槽内，安装十分方便；第二嵌装槽由安装板和呈l型的第二槽板围设而成，其开口朝内正对着钢柱外端端面，使用时，防护网框架顶梁通过侧面的开口置于第二嵌装槽内并由呈型第二槽板的底部短边相挂接，安装时，先将防护网嵌装于上下分布的安装板上，再将安装板插装至相应钢柱内，如此，第二嵌装槽的开口侧正好与钢柱端面相正对，可防止防护网框架从第二嵌装槽内滑落，结构精妙、稳固安全。防护网呈方形，同一块防护网最好由四个防护网固定件进行安装固定，即：防护网框架顶梁由两个安装板上第二嵌装槽分别与防护网框架顶梁两端相挂接，防护网框架底梁由两个安装板上第一嵌装槽分别与防护网框架底梁两端相嵌接，如此防护网框架底部由两个第一嵌装槽托住、顶部由两个第二嵌装槽挂住，整个结构相当稳固。防护网左右与相邻防护网相贴合，上下相邻防护网则安装于同一安装板的第一嵌装槽和第二嵌装槽内，可实现整个脚手架外防护系统无死角防护。

本发明尤其适用于扣件式脚手架，其具备一定通用性，不同尺寸的脚手架都可以使用本发明防护系统，整体结构可拆卸，可以更换多次周转利用。且防护网片钢制可多次使用，具备防火功能。相对常规方法，安装拆卸效率高；所采用材料为常规钢材，制备材料常规易得，钢柱可拆卸周转重复利用10次以上，防护网体可拆卸周转重复利用5次以上，费用低。通用性广，多种规格外架均可使用。可拆卸式结构便于运输、存放。

最后应说明的是：以上各实施例仅仅为本发明的较优实施例用以说明本发明的技术方案，而非对其限制，当然更不是限制本发明的专利范围；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围；也就是说，但凡在本发明的主体设计思想和精神上作出的毫无实质意义的改动或润色，其所解决的技术问题仍然与本发明一致的，均应当包含在本发明的保护范围之内；另外，将本发明的技术方案直接或间接的运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
