装饰镂花砖脱模装置的制作方法

1.本技术涉及脱模装置领域，具体而言，涉及一种装饰镂花砖脱模装置。


背景技术：

2.镂花砖为表面带有镂花图案的砖体，常在墙壁或地面上进行铺设，以达到装饰美观的效果。现有的镂花砖进行脱模时，往往为人工进行操作，即工人将砖体所需的材料(如混泥土、沙子灯)放在模具内，再将模具盖上，利用模具内部的成型槽，以及砖体所需的材料静置一段时间后凝固的过程，从而完成镂花砖的成型过程中，之后将模具翻转180度，使得模具内部的成型槽向下朝向，再将模具上的盖子取下，以使得成型后的镂花砖落下，从而完成镂花砖的脱模过程，现有的镂花砖脱模装置大部分操作为人工操作，且往往未能较好的完成上述过程，具有一定的局限性。


技术实现要素：

3.为了弥补以上不足，本技术提供了一种装饰镂花砖脱模装置，旨在改善上述所提出的问题。
4.本技术实施例提供了一种装饰镂花砖脱模装置，包括基座和脱模机构，所述基座顶部设置有两个侧板，两个所述侧板顶部固定有同一个横板，所述横板底部设置有气缸，所述气缸输出轴连接有下压板，所述脱模机构包括模具、驱动件与盖板，所述模具转动安装于两个所述侧板之间，所述模具顶部开设有成型槽，所述驱动件设置于所述基座顶部，所述驱动件与所述模具传动连接，所述盖板活动安装于所述模具顶部。
5.在上述实现过程中，因为盖板活动安装于模具顶部，所以取下盖板，并将镂花砖制造所需的原料加入至成型槽内部，启动气缸，气缸输出轴伸长带动下压板向下移动，使得下压板压紧于模具顶部，其中下压板底部和成型槽内壁底部均设置有镂花砖所需的镂花图案(镂花图案图中未画出)，在下压板压紧的过程中，使得镂花砖材料在成型槽内部得以成型(即镂花砖顶部和底部均形成有镂花图案)，之后重新盖上盖板，以使得成型槽内部的镂花砖处于闭合状态，静置一段时间，待得镂花砖材料完全凝固成型，启动驱动件以带动模具转动，使得模具内部的成型槽朝下设置，再次取下盖板，以便成型后的镂花砖落下，从而完成镂花砖的脱模过程。
6.在一种具体的实施方案中，所述模具两端均焊接有转杆，两个所述转杆分别与相邻近的所述侧板转动连接，所述驱动件包括驱动电机、第一带轮与第二带轮，所述驱动电机设置于所述基座顶部，所述驱动电机输出轴与所述第一带轮相连，一个所述转杆活动贯穿于所述侧板且与所述第二带轮相固定，所述第二带轮通过同步带与所述第一带轮传动连接。
7.在上述实现过程中，驱动电机输出轴转动带动第一带轮转动，因为第二带轮通过同步带与第一带轮传动连接，所以第二带轮一端的转杆随之转动，进而带动两个侧板之间的模具进行转动。
8.在一种具体的实施方案中，所述侧板内部且对应所述转杆外部设置有轴承，所述转杆外圈与轴承内圈相固定。
9.在上述实现过程中，通过转杆外圈与轴承内圈相固定的设置，以提高转杆在侧板内部转动时的稳定性。
10.在一种具体的实施方案中，所述基座顶部通过螺栓固定安装有安装架，所述安装架固定套接于所述驱动电机。
11.在上述实现过程中，通过安装架固定套接于驱动电机的设置，以使得驱动电机稳固设置在基座顶部。
12.在一种具体的实施方案中，所述模具两侧外壁的顶部均设置有连接座，所述盖板底部两侧均固定有延伸板，所述延伸板上螺纹安装有顶杆，所述顶杆一端螺纹穿设于所述延伸板。
13.在上述实现过程中，在需要对盖板安装时，将盖板放在模具顶部，旋动顶杆使其一端进入连接座，从而使得盖板稳固设置在模具顶部。
14.在一种具体的实施方案中，所述顶杆远离所述延伸板的一端设置有转手。
15.在上述实现过程中，转手的设置以便转动顶杆。
16.在一种具体的实施方案中，两个所述侧板相背离的一端均设置有热风机，所述热风机输出端连接有软管，所述软管连通有出风管，所述出风管贯穿于所述侧板且朝向两个所述侧板之间的区域。
17.在上述实现过程中，在镂花砖材料放入成型槽后，启动热风机，输出的热风通过软管而进入出风管，并吹向成型槽内的镂花砖材料，通过热风的热量，以加快镂花砖成型的速度。
18.在一种具体的实施方案中，所述侧板内部且位于所述出风管外部设置有通口，所述出风管转动安装于所述通口内，所述侧板外侧设置有安装板，所述安装板底部铰接有电动推杆，所述电动推杆输出轴与所述出风管外壁相铰接。
19.在上述实现过程中，因为出风管转动安装于通口，安装板底部铰接有电动推杆，电动推杆输出轴与出风管外壁相铰接，所以电动推杆输出轴伸缩以带动出风管在通口内转动，使得出风管可朝向成型槽内不同位置的镂花砖材料，以便均匀烘干镂花砖材料。
20.在一种具体的实施方案中，所述软管设置有冗余长度。
21.在上述实现过程中，此种设计，使得出风管转动时热风机输出的风仍可进入出风管内部。
22.在一种具体的实施方案中，所述下压板截面面积大于所述成型槽截面面积。
23.在上述实现过程中，通过下压板截面面积大于成型槽截面面积的设置，以使得下压板移动时完全压紧成型槽内的镂花砖材料。
附图说明
24.为了更清楚地说明本技术实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本技术的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。
25.图1是本技术实施方式提供的一种装饰镂花砖脱模装置的结构示意图；

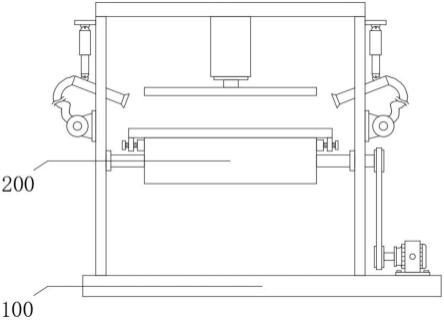

26.图2为本技术实施方式提供的装置整体的主视图；
27.图3为本技术实施方式提供的盖板的位置示意图；
28.图4为本技术实施方式提供的模具的俯视图；
29.图5为本技术实施方式提供的侧板的正面剖视图。
30.图中：100-基座；110-侧板；111-通口；112-安装板；113-电动推杆；120-横板；130-气缸；131-下压板；140-安装架；150-热风机；151-软管；152-出风管；200-脱模机构；210-模具；211-成型槽；212-转杆；213-连接座；220-驱动件；221-驱动电机；222-第一带轮；223-第二带轮；230-盖板；231-延伸板；232-顶杆。
具体实施方式
31.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行描述。
32.为使本技术实施方式的目的、技术方案和优点更加清楚，下面将结合本技术实施方式中的附图，对本技术实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本技术一部分实施方式，而不是全部的实施方式。基于本技术中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本技术保护的范围。
33.请参阅图1-5，本技术提供一种装饰镂花砖脱模装置，包括基座100和脱模机构200，基座100顶部设置有两个侧板110，两个侧板110顶部固定有同一个横板120，横板120底部设置有气缸130，气缸130输出轴连接有下压板131，脱模机构200包括模具210、驱动件220与盖板230，模具210转动安装于两个侧板110之间，模具210顶部开设有成型槽211，驱动件220设置于基座100顶部，驱动件220与模具210传动连接，盖板230活动安装于模具210顶部。
34.在一些具体的实施方案中，模具210两端均焊接有转杆212，两个转杆212分别与相邻近的侧板110转动连接，驱动件220包括驱动电机221、第一带轮222与第二带轮223，驱动电机221设置于基座100顶部，驱动电机221输出轴与第一带轮222相连，一个转杆212活动贯穿于侧板110且与第二带轮223相固定，第二带轮223通过同步带与第一带轮222传动连接，驱动电机221输出轴转动带动第一带轮222转动，因为第二带轮223通过同步带与第一带轮222传动连接，所以第二带轮223一端的转杆212随之转动，进而带动两个侧板110之间的模具210进行转动。
35.在一些具体的实施方案中，侧板110内部且对应转杆212外部设置有轴承，转杆212外圈与轴承内圈相固定，通过转杆212外圈与轴承内圈相固定的设置，以提高转杆212在侧板110内部转动时的稳定性。
36.在一些具体的实施方案中，基座100顶部通过螺栓固定安装有安装架140，安装架140固定套接于驱动电机221，通过安装架140固定套接于驱动电机221的设置，以使得驱动电机221稳固设置在基座100顶部。
37.在一些具体的实施方案中，模具210两侧外壁的顶部均设置有连接座213，盖板230底部两侧均固定有延伸板231，延伸板231上螺纹安装有顶杆232，顶杆232一端螺纹穿设于延伸板231，在需要对盖板230安装时，将盖板230放在模具210顶部，旋动顶杆232使其一端进入连接座213，从而使得盖板230稳固设置在模具210顶部。
38.在一些具体的实施方案中，顶杆232远离延伸板231的一端设置有转手，转手的设置以便转动顶杆232。
39.在一些具体的实施方案中，两个侧板110相背离的一端均设置有热风机150，热风机150输出端连接有软管151，软管151连通有出风管152，出风管152贯穿于侧板110且朝向两个侧板110之间的区域，在镂花砖材料放入成型槽211后，启动热风机150，输出的热风通过软管151而进入出风管152，并吹向成型槽211内的镂花砖材料，通过热风的热量，以加快镂花砖成型的速度。
40.在一些具体的实施方案中，侧板110内部且位于出风管152外部设置有通口111，出风管152转动安装于通口111内，侧板110外侧设置有安装板112，安装板112底部铰接有电动推杆113，电动推杆113输出轴与出风管152外壁相铰接，因为出风管152转动安装于通口111内，安装板112底部铰接有电动推杆113，电动推杆113输出轴与出风管152外壁相铰接，所以电动推杆113输出轴伸缩以带动出风管152在通口111内转动，使得出风管152可朝向成型槽211内不同位置的镂花砖材料，以便均匀烘干镂花砖材料。
41.在一些具体的实施方案中，软管151设置有冗余长度，此种设计，使得出风管152转动时热风机150输出的风仍可进入出风管152内部。
42.在一些具体的实施方案中，下压板131截面面积大于成型槽211截面面积，通过下压板131截面面积大于成型槽211截面面积的设置，以使得下压板131移动时完全压紧成型槽211内的镂花砖材料。
43.该装饰镂花砖脱模装置的工作原理：因为盖板230活动安装于模具210顶部，所以取下盖板230，并将镂花砖制造所需的原料加入至成型槽211内部，启动气缸130，气缸130输出轴伸长带动下压板131向下移动，使得下压板131压紧于模具210顶部，其中下压板131底部和成型槽211内壁底部均设置有镂花砖所需的镂花图案(镂花图案图中未画出)，在下压板131压紧的过程中，使得镂花砖材料在成型槽211内部得以成型(即镂花砖顶部和底部均形成有镂花图案)，之后重新盖上盖板230，以使得成型槽211内部的镂花砖处于闭合状态，静置一段时间，待得镂花砖材料完全凝固成型，启动驱动件220以带动模具210转动，使得模具210内部的成型槽211朝下设置，再次取下盖板230，以便成型后的镂花砖落下，从而完成镂花砖的脱模过程。
44.需要说明的是，电动推杆113、气缸130、热风机150与驱动电机221具体的型号规格需根据该装置的实际规格等进行选型确定，具体选型计算方法采用本领域现有技术，故不再详细赘述。
45.电动推杆113、气缸130、热风机150与驱动电机221的供电及其原理对本领域技术人员来说是清楚的，在此不予详细说明。
46.以上所述仅为本技术的实施例而已，并不用于限制本技术的保护范围，对于本领域的技术人员来说，本技术可以有各种更改和变化。凡在本技术的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本技术的保护范围之内。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
