用于窗户上的伸缩防护网的制作方法

本发明属于家居防护技术领域，尤其涉及一种用于窗户上的伸缩防护网。

背景技术：

窗户防护网，是一种安装于窗户、阳台等处，为居家生活提供防护、防盗、防坠物等安全保障的新型建筑安防产品，它集安全、美观、实用等诸多优点于一身，代表着21世纪家居安防的最新理念。

申请号为201310741919.1的专利文件是本申请最接近的现有技术，其公开了一种汽车窗户防护装置，尤其是一种用于武警防暴车辆的车窗防护装置。包括多个由网状结构和金属框架构成的防护网，以及两条安装在车窗上下方的互相平行的上部滑槽和下部滑槽；所述上部滑槽内设有多个锁紧装置，该锁紧装置为可伸缩的弹性部件，其一端固定在上部滑槽的顶部，另一端设有磁条；所述下部滑槽的底部设有磁条；所述防护网的金属框架镶嵌于上部滑槽和下部滑槽中并与磁条相接触。由于上部滑槽中设有锁紧装置，并且可以伸缩，这样既能方便防护网进行拆装，而且能保证安装后的防护网不至于松动；同时，由于上部滑槽和下部滑槽互相平行，这样就能让多个防护网进行互换安装，无须一一对号入座，增强了防护网的通用性。这个文件中的防护装置采用的防护网在使用的时候需要先安装上金属框架和防护网，非使用状态下就只能全部拆除，并没有非工作状态下的存放考虑，使用时候非常繁琐，急需做出改进。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种用于窗户上的伸缩防护网。

本发明通过以下技术方案来实现上述目的：

一种用于窗户上的伸缩防护网，包括多根长竖杆，每根所述长竖杆的两端均穿过连接有滑动块，位于最两边的两根所述长竖杆分别通过两个总连接件固定在窗户和墙上；相邻的两根所述长竖杆通过多根单节活动杆连接，连接处均可自由转动；包括两个连墙件，所述长竖杆两端均连接有滑动头，滑动头在所述连墙件内部横向滑动。

具体地，相邻两个所述长竖杆上端和下端的滑动块之间均通过两根所述单节活动杆连接，两根所述单节活动杆的一端可转动连接，两根所述单节活动杆的另一端分别与两个所述长竖杆上端和下端的滑动块可转动连接。

具体地，所述长竖杆与所述滑动头之间还设置有调节扣和螺杆，所述长竖杆的上部与滑动块之间还设置有调节扣，所述调节扣是内部为空的环形，所述调节扣的下端与所述长竖杆的上端螺纹连接，所述调节扣的上端与所述螺杆的一端螺纹连接，所述螺杆的另一端穿过所述滑动块后上部与滑动头连接。

具体地，所述连墙件包括连杆部分和连墙部分，所述连杆部分为长方体形，所述连杆部分的下部设置有供所述螺杆上端穿过并可横向滑动的开口，连墙部分为L型，连墙部分的一边与连杆部分的上部中间位置连接，连墙部分的另一边连接墙体。

具体地，在所述滑动块上设置有多个固定孔和固定螺母，所述总连接件的一端设置有与所述滑动块上的所述固定孔对应的孔洞，所述滑动块与所述总连接件的一端通过螺栓固定连接，所述固定螺母抵住所述总连接件进行定位。

进一步地，所述固定孔为2个。

具体地，所述总连接件包括第一连接件、第二连接件、第三连接件，所述第一连接件的一端通过螺栓连接在墙上或窗户上，所述第一连接件的另一端与所述第二连接件的一端连接，所述第二连接件的另一端与所述第三连接件的一端连接，所述第三连接件的另一端与所述滑动块通过螺栓固定连接。

进一步地，连杆部分内部全覆盖设置有塑料薄层。

优选地，连杆部分内部全覆盖有尼龙薄层。

进一步地，所述连杆部分的下部设置的供螺杆上端穿过并可横向滑动的开口能通过所述螺杆但不能通过所述滑动头。

本发明的有益效果在于：

本发明用于窗户上的伸缩防护网属于一直安装在窗户上使用不需要随时拆卸，伸缩防护网的一边固定在特定窗户上，一边固定在墙上，当窗户关闭时候伸缩防护网就收缩，当窗户打开时候伸缩网打开，可以避免人或者物品掉落到窗户外，也起到了一定的防盗作用，结构简单，安装和使用都非常方便。

附图说明

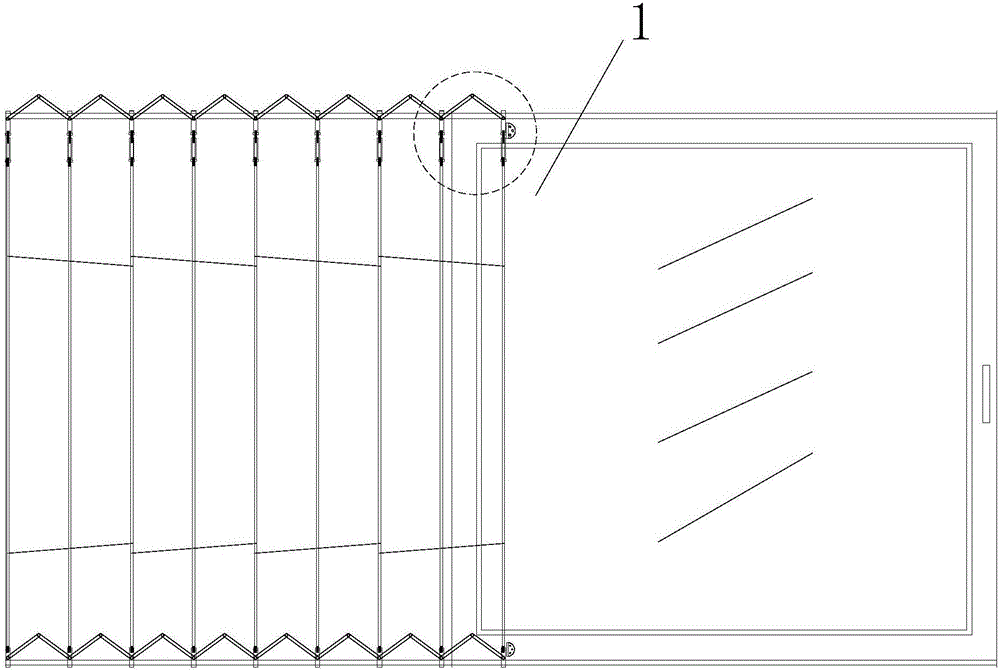

图1是本发明实施例2的使用装置示意图；

图2是图1中伸缩防护网与窗户连接处的结构示意图；

图3是本发明实施例2中长竖杆的结构示意图；

图4是本发明实施例2中连接件的结构示意图；

图5是本发明实施例2的展开状态结构示意图；

图6是本发明实施例2的展开状态结构详图；

图7是本发明实施例2的收拢状态结构示意图；

图8是本发明中实施例2的变化方案的展开状态结构示意图；

图9是本发明中多个竖杆组展开状态结构详图；

图10是本发明中多个竖杆组收拢状态结构示意图；

图11是本发明中双节活动杆的结构示意图；

图12是本发明实施例3中位于长竖杆上部的连墙件结构示意图；

图13是本发明实施例3中位于长竖杆下部的连墙件结构示意图；

图14是本发明实施例1中连墙件部分的结构示意图；

图15是本发明实施例1中连墙件的结构详图；

图16是本发明实施例1中连墙件的第一种变换结构详图；

图17是本发明实施例1中连墙件的第二种变换结构示意图；

图18是本发明实施例1中伸缩防护网与窗户连接的结构示意图；

图19是本发明实施例1中伸缩网的展开状态结构示意图；

图20是途18中的部分结构详图。

图中：1-窗户，2-滑动块，3-螺杆，301-滑动头，4-调节扣，5-长竖杆，6-单节活动杆，7-横杆，8-总连接件，801-第一连接件，802-第二连接件，803-第三连接件，9-连墙件，901-连杆部分，902-连墙部分，10-固定螺母，11-固定孔，12-短竖杆，13-双节活动杆，14-转动轴，15-滑动轴，16-塑料薄层。

具体实施方式

下面结合附图对本发明作进一步说明：

如图9、图10、图11、图14、图15、图18、图19和图20所示，为实施例1，一种用于窗户上的伸缩防护网，包括多根长竖杆5，每根长竖杆5的两端均穿过连接有滑动块2，位于最两边的两根长竖杆5分别通过两个总连接件8固定在窗户1和墙上；从伸缩防护网的一侧到另一侧的方向，设置有多个竖杆组，每个竖杆组包括三根长竖杆5，相邻的两个竖杆组之间共用一根长竖杆5一个竖杆组的上下部位置上设置有2根双节活动杆13，2根双节活动杆13的中部通过转动轴14均与居中的长竖杆5可转动连接，双节活动杆13的两端均通过滑动轴14分别与两边的两根长竖杆5相对滑动连接；包括两个连墙件9，长竖杆5两端均连接有滑动头301，滑动头301在连墙件9内部横向滑动。

相邻两个长竖杆5上端和下端的滑动块2之间均通过两根单节活动杆6连接，两根单节活动杆6的一端可转动连接，两根单节活动杆6的另一端分别与两个长竖杆5上端和下端的滑动块2可转动连接。

长竖杆5与滑动头301之间还设置有调节扣4和螺杆3，长竖杆5的上部与滑动块2之间还设置有调节扣4，调节扣4是内部为空的环形，调节扣4的下端与长竖杆5的上端螺纹连接，调节扣4的上端与螺杆3的一端螺纹连接，螺杆3的另一端穿过滑动块2后上部与滑动头301连接。

连墙件9包括连杆部分901和连墙部分902，连杆部分901为长方体形，连杆部分901的下部设置有供螺杆3上端穿过并可横向滑动的开口，连墙部分902为L型，连墙部902分的一边与连杆部分901的上部中间位置连接，连墙部分902的另一边连接墙体。

在滑动块2上设置有多个固定孔11和固定螺母10，总连接件8的一端设置有与滑动块2上的固定孔11对应的孔洞，滑动块2与总连接件8的一端通过螺栓固定连接，固定螺母10抵住总连接件8进行定位。

更进一步地，固定孔11为2个。

总连接件8包括第一连接件801、第二连接件802、第三连接件803，第一连接件801的一端通过螺栓连接在墙上或窗户1上，第一连接件801的另一端与第二连接件802的一端连接，第二连接件802的另一端与第三连接件803的一端连接，第三连接件803的另一端与滑动块2通过螺栓固定连接。

横杆7与滑动块2之间还设置有塑料薄层16。优选为尼龙薄层。

进一步地，连杆部分901的下部设置的供螺杆3上端穿过并可横向滑动的开口能通过螺杆3但不能通过滑动头301。

如图16所示，作为连墙件9的一种变换方案，其中连墙件9包括连杆部分901和连墙部分902，连杆部分901为长方体形，连杆部分901的下部设置有供螺杆3上端穿过并可横向滑动的开口，连墙部分902为L型，连墙部分902的一边与连杆部分901的上部中间位置连接。

如图17所示，作为连墙件9的另一种变换方案，连墙件9只包括连杆部分901，连杆部分901为长方体形，连杆部分901的下部设置有供螺杆3上端穿过并可横向滑动的开口，连杆部分901的一侧连接墙体。

如图1、图2、图3、图4、图5、图6、图7所示，为本发明的实施例2，本发明一种用于窗户1上的伸缩防护网，包括多根长竖杆5，每根长竖杆5的两端均连接有滑动块2，位于最两边的两根长竖杆5分别通过两个总连接件8固定在窗户1和墙上；包括多根短竖杆12，每两根相邻的长竖杆5之间均设置有一根短竖杆12，短竖杆12分别与相邻的两根长竖杆5均通过多根单节活动杆6连接，连接处均可自由转动；包括两根横杆7，两根横杆7分别连接多根长竖杆5的上部和下部，滑动块2上设置有弯钩部，位于长竖杆5两端的滑动块2分别通过两个弯钩部钩住两根横杆7。

短竖杆12分别与相邻的两根长竖杆5均通过2根单节活动杆6连接。

相邻两个长竖杆5上端的滑动块2之间通过两根单节活动杆6连接，两根单节活动杆6的一端可转动连接，两根单节活动杆6的另一端分别与两个长竖杆5上端的滑动块2可转动连接；相邻两个长竖杆5下端的滑动块2之间通过两根单节活动杆6连接，两根单节活动杆6的一端固定在短竖杆12上并可转动连接，两根单节活动杆6的另一端分别与两个长竖杆5下端的滑动块2可转动连接。

两根横杆7通过连墙件9固定在墙上。

连墙件9为连续向内弯曲型，连墙件9有2个面分别接触水平墙体和竖直墙体。连墙件9为连续向内弯曲3次。

长竖杆5的上部与滑动块2之间还设置有螺杆3和调节扣4，调节扣4是内部为空的环形，调节扣4的下端与长竖杆5的上端螺纹连接，调节扣4的上端与螺杆3的一端螺纹连接，调节扣4的上端为正丝时，下端为反丝；调节扣4的下端为正丝时，上端为反丝，这样可更好的调节，避免出现一端旋紧，另一端旋松的情况；螺杆3的另一端与滑动块2螺纹连接；长竖杆5的下部与滑动块2之间螺纹连接。

在滑动块2上设置有多个固定孔11和固定螺母10，总连接件8的一端设置有与滑动块2上的固定孔11对应的孔洞，滑动块2与总连接件8的一端通过螺栓固定连接，固定螺母10抵住总连接件8进行定位。

更进一步地，固定孔11为2个。

总连接件8包括第一连接件801、第二连接件802、第三连接件803，第一连接件801的一端通过螺栓连接在墙上或窗户1上，第一连接件801的另一端与第二连接件802的一端连接，第二连接件802的另一端与第三连接件803的一端连接，第三连接件803的另一端与滑动块2通过螺栓固定连接。

横杆7与滑动块2之间还设置有塑料薄层16。优选为尼龙薄层。

本发明在收缩状态的时候，两根长竖杆5之间的两个单节活动杆6组成颠倒的V字形，相邻的两个滑动块2之间的两个单节活动杆6组成颠倒的V字形；在本发明打开状态的时候短竖杆12的底端与长竖杆5的底端平齐，在收缩时候短竖杆12往上升，直至短竖杆12的上端与长竖杆5的上端平齐后收缩完毕。

本发明在工作时候主要靠长竖杆5、短竖杆12和单节活动杆6起到可以避免人或者物品掉落到窗户1外的作用，也起到了一定的防盗作用，结构简单，安装和使用都非常方便。

本发明中长竖杆5、短竖杆12和单节活动杆6均是较为纤细的，优选均为5毫米，所以对观察窗外的情况影响并不大。

本发明中长竖杆5、短竖杆12、横杆7和单节活动杆6均优选采用不锈钢，滑动块2和连墙件9优选采用铝。

如图8、图9、图10和图11所示，为本发明的实施例2的变化方案，一种用于窗户上的伸缩防护网，包括多根长竖杆5，每根长竖杆5的两端均连接有滑动块2，位于最两边的两根长竖杆5分别通过两个总连接件8固定在窗户1和墙上；从伸缩防护网的一侧到另一侧的方向，设置有多个竖杆组，每个竖杆组包括三根长竖杆5，相邻的两个竖杆组之间共用一根长竖杆5，一个竖杆组的上下部位置上设置有2根双节活动杆13，2根双节活动杆13的中部通过转动轴14均与居中的长竖杆5可转动连接，双节活动杆13的两端均通过滑动轴15分别与两边的两根长竖杆5相对滑动连接。

包括两根横杆7，两根横杆7分别多根长竖杆5的上部和下部，滑动块2上设置有弯钩部，位于长竖杆5两端的滑动块2分别通过两个弯钩部钩住两根横杆7。

相邻两个长竖杆5上端的滑动块2之间通过两根单节活动杆6连接，两根单节活动杆6的一端可转动连接，两根单节活动杆6的另一端分别与两个长竖杆5上端的滑动块2可转动连接；相邻两个长竖杆5下端的滑动块2之间通过两根单节活动杆6连接，两根单节活动杆6的一端固定在短竖杆12上并可转动连接，两根单节活动杆6的另一端分别与两个长竖杆5下端的滑动块2可转动连接。

两根横杆7通过连墙件9固定在墙上。

连墙件9为连续向内弯曲型，连墙件9有2个面分别接触水平墙体和竖直墙体。连墙件9为连续向内弯曲3次。

长竖杆5的上部与滑动块2之间还设置有螺杆3和调节扣4，调节扣4是内部为空的环形，调节扣4的下端与长竖杆5的上端螺纹连接，调节扣4的上端与螺杆3的一端螺纹连接，调节扣4的上端为正丝时，下端为反丝；调节扣4的下端为正丝时，上端为反丝，这样可更好的调节，避免出现一端旋紧，另一端旋松的情况；螺杆3的另一端与滑动块2螺纹连接；长竖杆5的下部与滑动块2之间螺纹连接。

在滑动块2上设置有多个固定孔11和固定螺母10，总连接件8的一端设置有与滑动块2上的固定孔11对应的孔洞，滑动块2与总连接件8的一端通过螺栓固定连接，固定螺母10抵住总连接件8进行定位。

更进一步地，固定孔11为2个。

总连接件8包括第一连接件801、第二连接件802、第三连接件803，第一连接件801的一端通过螺栓连接在墙上或窗户1上，第一连接件801的另一端与第二连接件802的一端连接，第二连接件802的另一端与第三连接件803的一端连接，第三连接件803的另一端与滑动块2通过螺栓固定连接。

横杆7与滑动块2之间还设置有塑料薄层16。优选为尼龙薄层。

本发明用于窗户1上的伸缩防护网属于一直安装在窗户1上使用不需要随时拆卸，伸缩防护网的一边固定在特定窗户1上，一边固定在墙上，当窗户1关闭时候伸缩防护网就收缩，当窗户1打开时候伸缩网打开，可以避免人或者物品掉落到窗户1外，也起到了一定的防盗作用，结构简单，安装和使用都非常方便。

本发明在打开状态时候双节活动杆13呈基本水平状态，收缩状态的时候双节活动杆13的倾斜角度较大；在本发明打开状态或收缩状态时候，所有长竖杆5的竖向高度均不产生变化。

本发明在工作时候主要靠长竖杆5和双节活动杆13起到可以避免人或者物品掉落到窗户1外的作用，也起到了一定的防盗作用，结构简单，安装和使用都非常方便。

本发明中长竖杆5、双节活动杆13和单节活动杆6均是较为纤细的，优选均为5毫米，所以对观察窗外的情况影响并不大。

本实施例与前一实施例相比具备封闭效果更好的特点，均采用的长竖杆5，并不存在短竖杆12，且达到的技术效果一样。

如图12、13为本发明的实施例3，位于长竖杆5上部的连墙件9包括竖杆、L型杆件和遮挡部件，竖杆的上部第一侧连接遮挡部件，竖杆的下部第一侧与L型杆件的第一端连接，L型杆件的第二端连接横杆7，竖杆的第二侧与竖直墙体接触。连墙件9的上部设置的遮挡部件用于避免灰尘或雨水进入到连墙件9与横杆7的接触处，避免造成锈蚀；位于长竖杆5下部的包括竖杆、L型杆件，竖杆的上部第一侧与L型杆件的第一端连接，L型杆件的第二端连接横杆7，竖杆的第二侧与竖直墙体接触，这样的设计使得连墙件9的结构更加简单，轻便，成本更低。

以上仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围内。
