一种多功能水杯的制作方法

本发明涉及水杯领域。

背景技术：

杯子，是一种日常生活用器皿，从古至今其主要功能都是用来饮酒或饮茶。随着杯子的发展，社会的发展，人们使用杯子的要求也越来越多。

目前，一般使用的水杯多为一个杯体，且功能单一；大容量的水杯体积过大，不便于携带；且携带的饮料种类有限，亦没有搅拌、防烫保护、残渣过滤等诸多人性化的功能，在追求功能齐全的今天，不免单调不便。

因此，如何对现有的水杯进行改进，使其克服上述问题是本领域技术人员亟待解决的一个问题。

技术实现要素：

本发明的目的在于提供一种具有双杯体，且体积小、容量大，同时具有搅拌、分装、防烫、过滤功能的多功能水杯。

为达到以上目的，本发明采用的技术方案为：一种多功能水杯，其特征在于：包括上杯体、下杯体、连接模块和杯盖，所述上杯体连接于所述连接模块上侧，所述下杯体可分离的连接于所述连接模块下侧，且所述下杯体可放置于所述上杯体内部，所述连接模块可连通上下两侧，所述杯盖可分离的连接于所述上杯体上。

具体的，所述连接模块包括连接板、开合组件、过滤板、分隔板、转动组件和搅拌棒，所述连接板连接所述上杯体和所述下杯体，所述连接板上开设有滤水孔，用来连通所述连接模块的上下两侧，所述开合组件用于开闭或闭合所述滤水孔，所述连接板上侧依次设置有所述转动组件、所述分隔板和所述过滤板，所述搅拌棒固定设置在所述过滤板上，所述转动组件用于拨动所述过滤板转动，所述分隔板用于隔离所述转动组件和所述过滤板，防止所述上杯体内的水分流入所述转动组件处，所述搅拌棒跟随所述过滤板转动进行搅拌。

作为优选，所述开合组件包括滑块和复位弹簧，所述滑块上设置有连通孔，所述滑块滑动设置于所述连接板上，所述复位弹簧设置于所述滑块和所述连接板之间，所述连通孔可随着所述滑块的滑动连通所述滤水孔，所述复位弹簧迫使所述连通孔远离所述滤水孔。

进一步，所述转动组件包括大齿轮和小齿轮，所述大齿轮和所述小齿轮均转动连接于所述连接板上，所述大齿轮和所述小齿轮啮合，所述小齿轮可带动所述过滤板，所述大齿轮部分外露于所述连接板外，用于方便手指拨动。

作为改进，所述小齿轮上还固定连接有棘轮组件，用于实现所述小齿轮的单向转动。

作为优选，所述棘轮组件包括棘轮壳体、弹簧和棘爪，所述棘爪为两个，分别转动连接于所述棘轮壳体两侧，所述弹簧设置在所述棘爪之间实现复位。

作为改进，所述搅拌棒为中空结构，可以贯通至所述滤水孔，所述搅拌棒内部放置有软性吸管，所述软性吸管可延伸至所述连接板下侧。

作为优选，所述下杯体侧壁上开设有进水孔，所述进水孔可连通所述滤水孔。

作为改进，所述上杯体内部设置有固定凸起，所述下杯体可稳定安装于所述固定凸起上。

作为改进，所述下杯体位于所述上杯体内部时，所述下杯体外壁与所述上杯体内壁之间留有空气缝隙。

与现有技术相比，本发明的优点在于：本发明具有3种使用状态，具体的：

1、上杯体和下杯体单独使用，此时分隔模块作为上杯体的杯底，该杯盖作仍为上杯体的杯盖，即上杯体构成了一个具有杯盖且具有搅拌功能的杯子，下杯体作为一个敞口的普通杯子使用。

2、下杯体放置在上杯体内使用，此时由于有空气间隙的存在，本发明称谓了一个保温杯，而且下杯体承装过热或过冷的液体时，巧妙地起到了隔温保护的作用；另外，此时本发明的体积最小，便于存放和运输。

3、上杯体和下杯体分别连接在连接模块上下两侧使用，在这种状态下又可以分成三组功能：(1)开合组件一直连通滤水孔，此时上杯体和下杯体为持续连通状态，即上杯体和下杯体构成一个整体的杯子内腔，扩展杯子体积，可以容纳更多的饮料，同时仍具有搅拌功能；(2)开合组件一直闭合滤水孔，上杯体和下杯体内盛放不同的饮料，要喝上杯体内的饮料时，打开杯盖即可喝，也可以通过软性吸管来喝，要喝下杯体内的饮料时，只需将下杯体从连接模块上分离下来就可以喝到，另外当上杯体内的饮料喝完时，软性吸管也可以通过滤水孔直接进入下杯体，这样在下杯体不从连接模块上分离时，也能喝到下杯体内的饮料；(3)开合组件闭合滤水孔时，上杯体承装茶叶等需要泡制一段时间的物品，等泡好后，开合组件连通滤水孔，使泡好的茶流入下杯体，而茶叶等残渣仍留在上杯体，要喝下杯体内的茶时，可以将下杯体从连接模块上分离喝，也可以直接通过软性吸管喝。

附图说明

图1是根据本发明的一个优选实施例中下杯体处于上杯体内部时的立体结构示意图；

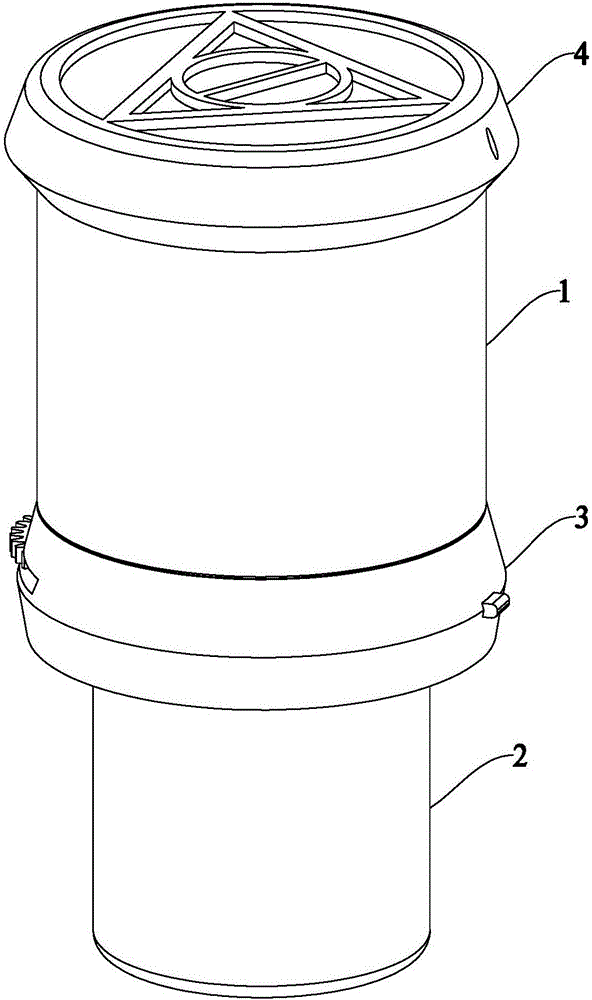

图2是根据本发明的一个优选实施例中下杯体和上杯体分别连接模块两侧时的立体结构示意图；

图3是根据本发明的一个优选实施例的图1的半剖视图；

图4是根据本发明的一个优选实施例的图2的半剖视图；

图5是根据本发明的一个优选实施例的分解状态示意图；

图6是根据本发明的一个优选实施例中连接模块的爆炸视图；

图7是根据本发明的一个优选实施例中棘轮组件的爆炸视图；

图8是根据本发明的一个优选实施例中转动组件和开合组件的爆炸视图。

具体实施方式

以下描述用于揭露本发明以使本领域技术人员能够实现本发明。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。

如图1～8所示，本发明的一个实施例包括上杯体1、下杯体2、连接模块3和杯盖4，上杯体1连接于连接模块3上侧，下杯体2可分离的连接于连接模块3下侧，且下杯体2可放置于上杯体1内部，连接模块3可连通上下两侧，杯盖4可分离的连接于上杯体1上。

其关键住处在于，连接模块3包括连接板31、开合组件32、过滤板33、分隔板34、转动组件35、搅拌棒37和棘轮组件36，连接板31连接上杯体1和下杯体2，连接板31上开设有滤水孔311，用来连通连接模块3的上下两侧，开合组件32用于开闭或闭合滤水孔311，连接板31上侧依次设置有转动组件35、分隔板34和过滤板33，搅拌棒37固定设置在过滤板31上，转动组件35用于拨动过滤板33转动，分隔板34用于隔离转动组件35和过滤板33，防止上杯体1内的水分流入转动组件35处，搅拌棒37跟随过滤板33转动进行搅拌，转动组件35上还固定连接有棘轮组件36，用于实现过滤板33的单向转动。

具体的，开合组件32包括滑块321和复位弹簧322，滑块321上设置有连通孔3211，滑块321滑动设置于连接板31上，复位弹簧322设置于滑块321和连接板31之间，连通孔3211可随着滑块的滑动连通滤水孔311，复位弹簧322迫使连通孔3211远离滤水孔311。转动组件35包括大齿轮351和小齿轮352，大齿轮351和小齿轮352均转动连接于连接板31上，大齿轮351和小齿轮352啮合，小齿轮352可带动过滤板33，大齿轮351部分外露于连接板31外，用于方便手指拨动。棘轮组件36包括棘轮壳体361、弹簧363和棘爪362，棘爪362为两个，分别转动连接于棘轮壳体361两侧，弹簧363设置在棘爪362之间实现复位。

另外，作为拓展，搅拌棒37为中空结构，可以贯通至滤水孔311，搅拌棒内部放置有软性吸管38，软性吸管38可延伸至连接板31下侧。下杯体2侧壁上开设有进水孔21，进水孔21可连通滤水孔311。上杯体1内部设置有固定凸起11，下杯体2可稳定安装于固定凸起11上。下杯体2位于上杯体1内部时，下杯体2外壁与上杯体1内壁之间留有空气缝隙。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明的范围内。本发明要求的保护范围由所附的权利要求书及其等同物界定。
