一种可快速降温的水杯的制作方法

本发明涉及日常生活用品领域，具体指是一种可快速降温的水杯。

背景技术：

现有的杯子功能比较单一，都不具有降温、搅拌等功能，当冲泡饮料饮品需搅拌时，只能借助其他搅拌工具；当盛装温度太高的饮品时，尤其是夏天，身体大量出汗，急需补充水分，喝生水对身体不好，要等到开水变凉之后才能饮用，普通的杯子散热速度较慢，给人们的生活带来了极大地不便。

技术实现要素：

本发明所要解决的技术问题是提供一种可快速降低水杯内盛放液体温度的水杯。

本发明解决上述技术问题的技术方案如下：一种可快速降温的水杯，包括内胆、外胆和杯盖，所述内胆具有盛水的腔体，所述内胆的一端设置有连通所述腔体的开口；所述外胆为桶状结构并套设在所述内外的外侧，且与所述内胆间隔设置；所述内胆靠近所述杯盖一端伸出所述外胆；所述内胆与所述外胆之间通过多个固定轴连接，所述固定轴上套设有轴承，所述轴承上固定安装有叶片；所述杯盖可密封的扣在所述开口处。

本发明的有益效果是：在需要快速降低水杯内液体温度使，将杯盖扣在内胆上，并沿着内胆的轴线方向摇晃即可；摇晃的过程中，可增加内胆与外胆之间间隙内的空气流动速度，进而促进叶片的旋转，而叶片的旋转又可以进一步的提高空气的流动速度，因此能够快速的降低内胆外表面的温度，进而快速的降低内胆内液体的温度。

在上述技术方案的基础上，本发明还可以做如下改进。

进一步，所述杯盖包括整体呈圆柱体结构的主体和密封圈，所述密封圈套设在所述主体上，当所述主体扣在所述开口处时，所述密封圈设置在所述内胆内，并与所述内胆过盈配合。

进一步，所述密封圈包括第一密封体、连接部和第二密封体，所述第一密封体和所述第二密封体均为环形，所述连接部将所述第一密封体和所述第二密封体靠近所述主体一端连接。

进一步，所述第一密封体和/或所述第二密封体远离所述主体一端设置有倒角。

进一步，所述密封圈由橡胶制成。

附图说明

图1为本发明一种可快速降温的水杯的纵面剖视图；

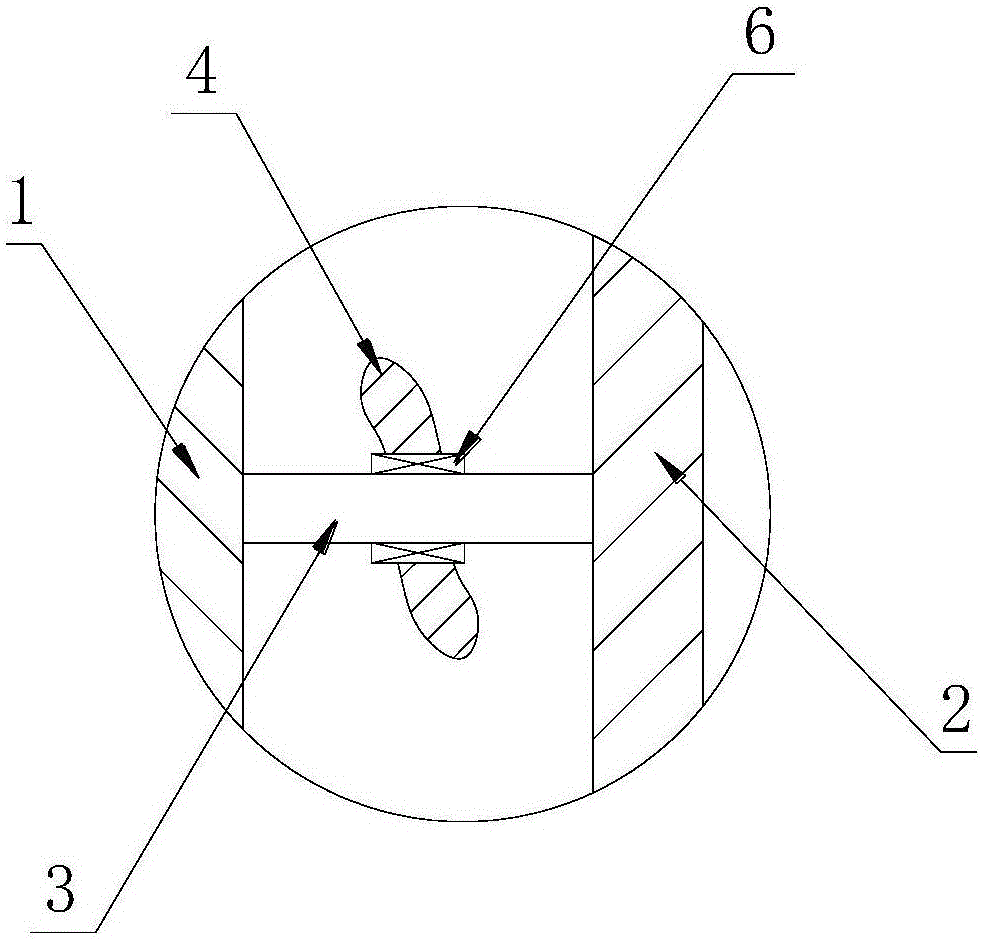

图2为图1中的A部放大图；

图3为图1中的B部放大图。

附图中，各标号所代表的部件列表如下：

1、内胆，2、外胆，3、固定轴，4、叶片，5、杯盖，6、轴承，7、第一密封体，8、连接部，9、第二密封体，10、倒角。

具体实施方式

以下结合附图对本发明的原理和特征进行描述，所举实例只用于解释本发明，并非用于限定本发明的范围。

一种可快速降温的水杯，包括内胆1、外胆2和杯盖5，所述内胆1具有盛水的腔体，所述内胆1的一端设置有连通所述腔体的开口；所述外胆2为桶状结构并套设在所述内外的外侧，且与所述内胆1间隔设置；所述内胆1靠近所述杯盖5一端伸出所述外胆2；所述内胆1与所述外胆2之间通过多个固定轴3连接，所述固定轴3上套设有轴承6，所述轴承6上固定安装有叶片4；所述杯盖5可密封的扣在所述开口处。

进一步，所述杯盖5包括整体呈圆柱体结构的主体和密封圈，所述密封圈套设在所述主体上，当所述主体扣在所述开口处时，所述密封圈设置在所述内胆1内，并与所述内胆1过盈配合。

进一步，所述密封圈包括第一密封体7、连接部8和第二密封体9，所述第一密封体7和所述第二密封体9均为环形，所述连接部8将所述第一密封体7和所述第二密封体9靠近所述主体一端连接。

进一步，所述第一密封体7和/或所述第二密封体9远离所述主体一端设置有倒角10。

进一步，所述密封圈由橡胶制成。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

在本发明中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

尽管上面已经示出和描述了本发明的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本发明的限制，本领域的普通技术人员在本发明的范围内可以对上述实施例进行变化、修改、替换和变型。
