一种舞台用水帘特效污渍清理装置的制作方法

本发明涉及舞台维护技术领域，具体的说是一种舞台用水帘特效污渍清理装置。

背景技术：

在舞台表演中，水帘特效与舞台的结合使得舞台的演出效果极佳，水帘即在舞台的周围会形成自上而下的水流，并借助于灯光效果，从而形成炫目的水帘效果，在水帘的水落在舞台上后，为了将水进行收集并排出，特在舞台的周围布置了绿化草坪，以起到良好的遮挡掩饰效果。

但是由于草坪的铺放，经过人走动以及水的冲洗，经常会有掉落的叶子或者演出时的散落的道具，经过排水口进入到排水管道内，会影响水流的正常排放，若不及时进行清理会导致堵塞，影响到水帘的效果，人工进行清理时，费时费力，清理的成本较高。

技术实现要素：

针对上述技术的缺陷，本发明提出一种舞台用水帘特效污渍清理装置。

一种舞台用水帘特效污渍清理装置，包括舞台架，所述舞台架的上端设有渗透板、与渗透板配合使用以组成环形渗透区的挡板，所述环形渗透区上均匀的设有渗透孔，所述舞台架安装有用以驱使挡板转动的翻转驱动装置。

所述环形渗透区的正下方设有容纳槽、与容纳槽配合使用以组成环形收纳区的容纳框，所述环形收纳区的上方设有与舞台架配合使用的循轨式清理器，所述容纳框上安装有用以驱使容纳框升降的升降器。

所述翻转驱动装置包括安装在舞台架上的翻转电机、安装翻转电机上的减速器、安装在减速器上的主动齿轮、安装在挡板上且与主动齿轮啮合的从动齿轮，所述挡板与舞台架铰接。

所述升降器包括升降缸、安装在升降缸上的升降板、安装在升降板上且与容纳框沿着竖向滑动配合的导轨架。

所述舞台架内部设有环形容纳腔，所述循轨式清理器包括设置在环形容纳腔内部的环形轨道、沿着环形轨道滑动的滑移支撑架、安装在滑移支撑架上的清扫装置、安装在滑移支撑架上且沿着环形容纳腔的内壁滚动的行走装置。

所述清扫装置包括安装在滑移支撑架上的转轴、安装在转轴上的刷毛、与转轴相连的从动转轮、安装在滑移支撑架上的回转电机、安装在回转电机上且与从动转轮通过皮带连接的主动带轮。

所述行走装置包括对称的安装在滑移支撑架上且沿着环形容纳腔内壁滚动的行走轮、与行走轮中任一个行走轮连接的行走电机。

所述容纳框的下端连接有排水管道。

本发明的有益效果是：本发明具有结构设计合理、自动化程度高等优点，实现了舞台污渍的自动清理，替代了传统的人工清理的方式，降低了劳动强度，节省了清理所耗费的时间。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的俯视图；

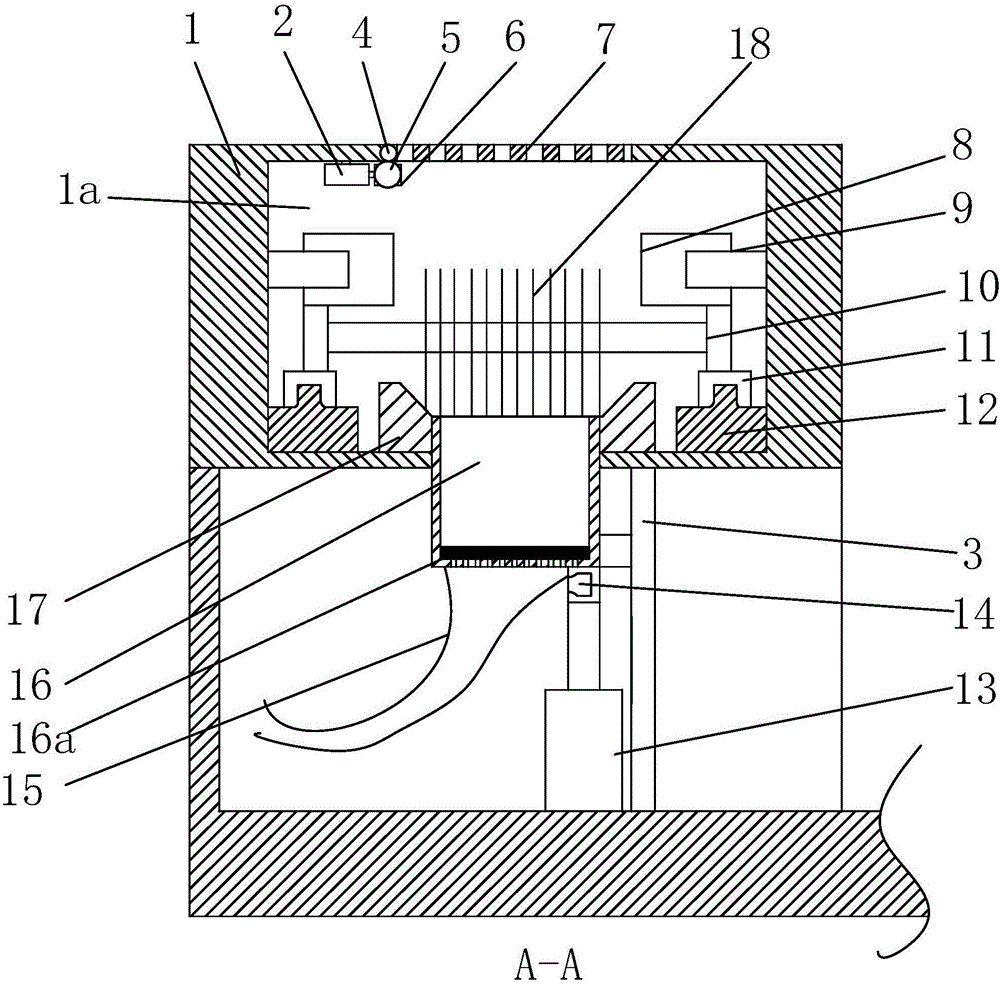

图2是图1的A-A剖面图；

图3是图2的B-B剖面图；

图4是图1的I局部放大图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图4所示，一种舞台用水帘特效污渍清理装置，包括舞台架1，所述舞台架1的上端设有渗透板21、与渗透板21配合使用以组成环形渗透区的挡板27，所述环形渗透区上均匀的设有渗透孔7，从而可以将水帘的水及时的排走，所述舞台架1安装有用以驱使挡板27转动的翻转驱动装置。本发明的翻转驱动装置可以驱使挡板27向上或者向下翻转，从而打开或者关闭环形渗透区，以方便对污渍进行清理。

所述环形渗透区的正下方设有容纳槽17、与容纳槽17配合使用以组成环形收纳区的容纳框16，容纳槽17用以暂时存储污渍、垃圾等，所述环形收纳区的上方设有与舞台架1配合使用的循轨式清理器，本发明通过循轨式清理器可以将从渗透孔7落下的污渍、垃圾等全部清扫至容纳框16内，所述容纳框16上安装有用以驱使容纳框16升降的升降器。

所述翻转驱动装置包括安装在舞台架1上的翻转电机2、安装翻转电机2上的减速器6、安装在减速器6上的主动齿轮5、安装在挡板27上且与主动齿轮5啮合的从动齿轮4，所述挡板27与舞台架1铰接。当循轨式清理器将污渍、垃圾等全部清扫至容纳框16后，启动升降器将容纳框16上推，随后翻转电机2开始工作，驱使挡板27逆时针翻转，最终将挡板27打开，以供工作人员将容纳框16的垃圾清理掉。

所述升降器包括升降缸13、安装在升降缸13上的升降板14、安装在升降板14上且与容纳框16沿着竖向滑动配合的导轨架3，导轨架3固定在舞台架1内部。通过升降缸13推动升降板14上下运动，从而使容纳框16沿着导轨架3的导向作用下上下滑动。

所述舞台架1内部设有环形容纳腔1a，所述循轨式清理器包括设置在环形容纳腔1a内部的环形轨道12、沿着环形轨道12滑动的滑移支撑架10、安装在滑移支撑架10上的清扫装置、安装在滑移支撑架10上且沿着环形容纳腔1a的内壁滚动的行走装置。需要清理时，启动清扫装置对容纳槽17的污渍、垃圾等清扫，接着借助于行走装置带动整个清扫装置运动一圈，从而将容纳槽17的污渍、垃圾等清扫至容纳框16内。

所述清扫装置包括安装在滑移支撑架10上的转轴25、安装在转轴25上的刷毛19、与转轴25相连的从动转轮26、安装在滑移支撑架10上的回转电机24、安装在回转电机24上且与从动转轮26通过皮带连接的主动带轮23。通过回转电机24驱使转轴25转动，进而使刷毛19回转实现清扫。

所述行走装置包括对称的安装在滑移支撑架10上且沿着环形容纳腔1a内壁滚动的行走轮18、与行走轮18中任一个行走轮18连接的行走电机20。启动行走电机20，驱使行走轮18沿着环形容纳腔1a内壁滚动，从而对整个容纳槽17的清理。

所述容纳框16的下端连接有排水管道15，以方便将水帘的水排走。

所述容纳框16内设有过滤网16a，从而对杂质进行过滤。

正常状态下，挡板27处于关闭状态。

当需要进行垃圾清理时，启动回转电机24、行走电机20，在沿着圆周运动的同时实现污渍、垃圾的清扫，从而将污渍、垃圾集中清扫至容纳框16，接着启动升降缸13、翻转电机2，在实现容纳框16升降的同时将挡板27打开，这样可以使容纳框16顺利的从舞台架1内部伸出，方便了工作人员对容纳框16内污渍、垃圾的清理。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
