一种皮鞋涂油清理器的制作方法

本发明属于皮鞋涂油清理器技术领域，具体涉及一种皮鞋涂油清理器。

背景技术：

鞋油清理器是一种用于清理皮鞋鞋油的设备，可以轻松的擦拭掉皮鞋上的鞋油，不会弄脏手，同时也可以进行对皮鞋的皮质的保护，有利于延长皮鞋的使用寿命。

但是目前市场上的皮鞋涂油清理器不仅结构复杂，而且功能单一，没有设置设置了防尘盖，不能防止活动擦油棉和鞋刷毛上落灰，弄脏活动擦油棉和鞋刷毛，没有设置可拆卸式的活动擦油棉，用坏以后不能更换，使用成本比较高，没有设置鞋油槽，不能安放鞋油在里面，不方便使用。

技术实现要素：

本发明的目的在于提供一种皮鞋涂油清理器，以解决上述背景技术中提出的没有设置设置了防尘盖，不能防止活动擦油棉和鞋刷毛上落灰，弄脏活动擦油棉和鞋刷毛，没有设置可拆卸式的活动擦油棉，用坏以后不能更换，使用成本比较高，没有设置鞋油槽，不能安放鞋油在里面，不方便使用的问题。

为实现上述目的，本发明提供如下技术方案：

包括手柄和清理器本体，手柄的上方设置有固定座，固定座的中间设置有连接体，手柄的内部设置有鞋油槽，清理器本体安装在手柄的一端，清理器本体的内部设置有清洗剂储存罐，清洗剂储存罐的上方设置有清洗剂出口，清理器本体的上方设置有擦油棉基座，擦油棉基座的上方设置有活动擦油棉，清理器本体上方靠近活动擦油棉的一端设置有清洗剂储存罐盖，活动擦油棉的上方设置有防尘盖，清理器本体的一端设置有小擦油棉。清理器本体的下方设置有鞋刷毛。

优选的，擦油棉基座与清理器本体通过螺栓固定连接。

优选的，固定座与连接体通过螺栓固定连接。

优选的，述防尘盖与连接体为一体式结构。

优选的，手柄与清理器本体为一体式结构。

与现有技术相比，本发明的有益效果是：本发明结构科学合理，使用安全方便，设置设置了防尘盖，解决了不能防止活动擦油棉和鞋刷毛上落灰，弄脏活动擦油棉和鞋刷毛的问题，同时还可以保证不碰到其他地方，弄脏其他物体，设置了可拆卸式的活动擦油棉，解决了用坏以后不能更换，使用成本比较高，没有设置鞋油槽，不能安放鞋油在里面，不方便使用的问题，有利于储放鞋油，使用方便。

附图说明

图1为本发明的整体结构示意图；

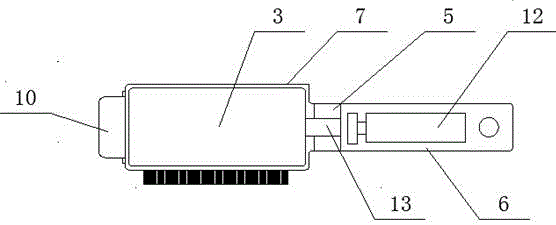

图2为本发明的俯视图；

图中：1-清洗剂出口、2-活动擦油棉、3-防尘盖、4-清洗剂储存罐盖、5-固定座、6-手柄、7-清理器本体、8-清洗剂储存罐、9-鞋刷毛、10-小擦油棉、11-擦油棉基座、12-鞋油槽、13-连接体。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。

请参阅图1-2，本发明提供一种皮鞋涂油清理器，包括手柄6和清理器本体7，手柄6的上方设置有固定座5，固定座5的中间设置有连接体13，手柄6的内部设置有鞋油槽12，清理器本体7安装在手柄6的一端，清理器本体7的内部设置有清洗剂储存罐8，清洗剂储存罐8的上方设置有清洗剂出口1，清理器本体7的上方设置有擦油棉基座11，擦油棉基座11的上方设置有活动擦油棉2，清理器本体7上方靠近活动擦油棉2的一端设置有清洗剂储存罐盖4，活动擦油棉2的上方设置有防尘盖3，清理器本体7的一端设置有小擦油棉10。清理器本体7的下方设置有鞋刷毛9。

为了擦油棉基座11与清理器本体7之间能够拆卸方便，易于活动擦油棉2更换，擦油棉基座11与清理器本体7通过螺栓固定连接。

为了防尘盖3能不与固定座5连接，并且可以带固定座5上转动固定座5与连接体13通过螺栓固定连接。

为了防尘盖3与连接体13的生产方便和使用方便，防尘盖3与连接体13为一体式结构。

为了手柄6与清理器本体7生产方便和使用方便，手柄6与清理器本体7为一体式结构。

本发明中的防尘盖3是用于覆盖在动擦油棉2和鞋刷毛9上的，防止动擦油棉2和鞋刷毛9上落下灰尘，弄脏动擦油棉2和鞋刷毛9，同时也是保护动擦油棉2上的清洁剂和鞋刷毛9上的鞋油不弄到其他物体上，弄脏其他的物体，保护整个鞋油清理器的干净整洁，延长鞋油清理器的使用寿命。

本发明的工作原理及使用流程：刚刚开始使用鞋油清理器时，打开清洗剂储存罐盖4，将清洗剂倒入清洗剂储存罐8中，盖上清洗剂储存罐盖4，清洗剂就可以从清洗剂储存罐8中经过清洗剂出口1流出，到达活动擦油棉2上，这样便可以使用皮鞋清理器擦拭皮鞋上的鞋油，同时鞋油清理器还可以擦皮鞋，取下在鞋油槽12内的皮鞋油，挤出适量在皮鞋上，使用鞋刷毛9擦拭，可以很方便的使用，且多功能化，使用完以后，盖上防尘盖3，防止落灰到活动擦油棉2和鞋刷毛9，延长使用寿命，同时当活动擦油棉2使用损坏时，可以拆卸擦油棉基座11上的螺栓，将新的换上，可以节约使用成本。
