一种新型浴室挂物架的制作方法

本实用新型涉及卫浴支架，特别是一种新型浴室挂物架。

背景技术：

现有的浴室挂物架的结构不合理，安装后晃动较大，容易出现松脱掉落的情况。同时，挂物架的内部采用金属作为轴承，重量大、成本高，而且在长时间使用后，金属轴承与同为金属的轴之间的磨损较大，造成转动不灵活，使用寿命短。

技术实现要素：

为解决上述问题，本实用新型的目的在于提供一种结构合理、稳固可靠的新型浴室挂物架。

本实用新型解决其问题所采用的技术方案是：

一种新型浴室挂物架，包括底座、连接件及挂物杆，其中，

所述底座中部设置有方形的连接孔；

所述连接件包括连接杆和两端开口的连接筒，所述连接杆和连接筒呈T型连接；

所述连接杆一端设置有大小形状与连接孔相匹配的连接头，所述连接头末端设置有螺纹柱，连接头穿装在连接孔上，螺纹柱上套接有锁紧螺母；

所述挂物杆上设置有与连接筒相匹配的对接筒，所述连接筒与对接筒铰接在一起，连接筒和/或对接筒内部设置有塑料轴承。

作为上述技术方案的进一步改进，所述连接筒和对接筒通过铰接轴连接，铰接轴两端设置有用于锁定连接结构的螺母，所述连接筒和对接筒内部都设置有塑料轴承。

作为上述技术方案的进一步改进，所述连接筒和对接筒之间设置有塑料垫片。

作为上述技术方案的进一步改进，所述挂物杆设置有两根。

作为上述技术方案的进一步改进，所述底座内部固定有覆盖连接孔的后盖，后盖上设置有固定孔。

本实用新型的有益效果是：本实用新型的新型浴室挂物架采用方形的连接孔和连接头对接，结构合理，安装后稳定不晃动；挂物架内部采用耐磨的塑料轴承，减少整体重量，在长时间使用后仍能保持转动灵活性，增加挂物架的使用寿命。

附图说明

下面结合附图和实例对本实用新型作进一步说明。

图1是本实用新型的结构示意图；

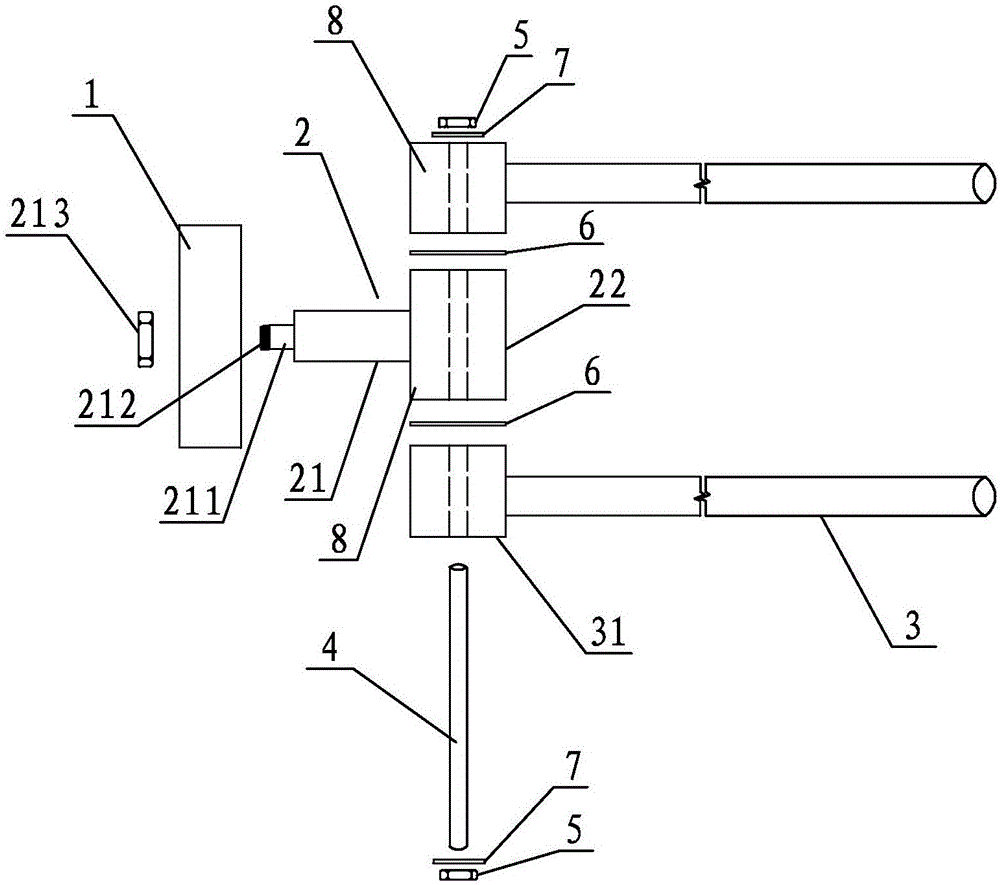

图2是本实用新型的拆分示意图。

具体实施方式

参照图1、图2，本实用新型提供的一种新型浴室挂物架，由底座1、连接件2及挂物杆3连接组合而成。

所述底座1为一次冲压成型的圆盘形状，底座1中部设置有方形的连接孔，底座1内部通过焊接设置有限位块，限位块上穿装有螺栓，

底座1内部设置有覆盖连接孔的后盖，后盖的大小与底座1的内径相配合，通过限位块和螺栓将后盖固定在底座1上，后盖上设置有固定孔。

所述连接件2包括连接杆21和两端开口的连接筒22，连接杆21和连接筒22呈T型连接。所述连接杆21一端设置有大小形状与连接孔相匹配的连接头211，连接头211末端设置有螺纹柱212。底座1与连接件2相连接时，先将连接头211穿装在方形的连接孔上，然后在螺纹柱212上套接锁紧螺母213，再把后盖覆盖在其上方固定，使连接件2与底座1连接在一起。方形的连接孔与连接头211的组合紧密，连接后不会随意转动或者晃动。连接筒22两端开口并且内部中空，连接筒22内部设置有塑料轴承8。

所述挂物杆3优选设置有两根。挂物杆3上设置有与连接筒22相匹配的对接筒31，对接筒31内设置有塑料轴承8。优选的，所述连接筒22和对接筒31中部穿装有铰接轴4，连接筒22和对接筒31通过铰接轴4连接，铰接轴4两端设置有用于锁定连接结构的金属垫片7和螺母5。

本实用新型的新型浴室挂物架采用方形的连接孔和连接头211对接，结构合理，安装后稳定不晃动；挂物架内部采用耐磨的塑料轴承8，减少整体重量，在长时间使用后仍能保持转动灵活性，增加挂物架的使用寿命。

进一步，连接筒22和对接筒31之间还设置有塑料垫片6，减少连接筒22和对接筒31之间的转动摩擦，进一步增加挂物架的使用寿命。

以上所述，只是本实用新型的较佳实施例而已，本实用新型并不局限于上述实施方式，只要其以相同的手段达到本实用新型的技术效果，都应属于本实用新型的保护范围。
