休闲椅上的固定块的制作方法

本实用新型涉及休闲椅配件，尤其涉及一种休闲椅上的固定块。

背景技术：

目前的休闲椅大多为折叠的结构，因此椅子上有固定连接的固定块，比如在休闲椅支撑腿与座架之间连接的固定块，在休闲椅中承受最大的支撑力，而且由于固定块向外凸起，因此很容易碰撞到固定块，导致其很容易损坏。而且一般固定块是采用塑料材质，塑料容易老化、刮花磨损，导致使用寿命短，一旦支撑腿上的固定块破损，则会导致休闲椅向一边倾倒，因此存在了安全隐患。

技术实现要素：

本实用新型要解决上述现有技术存在的问题，提供一种休闲椅上的固定块，增强结构的牢固性，且避免对其刮花磨损，增长使用寿命。

本实用新型解决其技术问题采用的技术方案：这种休闲椅上的固定块，包括固定块主体，固定块主体的外端面设有槽体，槽体内安装有金属盖板。金属盖板保护在固定块主体的外端表面，金属盖板具有良好的防撞、防磨损的性能，可以防止固定块主体撞击或刮花磨损，起到很好的保护作用，同时金属盖板固定在槽体中，起到支撑作用，增强固定块主体结构的牢固性。

为了进一步完善，固定块主体包括套在休闲椅支撑腿上的固定套、固定在固定套内端的连接头，连接头上设有连接孔。固定套是固定在休闲椅支撑腿上，固定方便且牢固，连接头通过连接孔与休闲椅上的连杆连接，连接方便，提高休闲椅的安装效率。

进一步完善，固定套与连接头为一体注塑结构，槽体设于固定套与连接头的外端面，金属盖板的内端设有与连接孔相对应的固定孔。固定套与连接头为一体结构，金属盖板与连接头部分固定连接，增强结构的牢固性。

进一步完善，连接头上设有安装槽。安装槽为开在连接头内端部分的槽体结构，这样连杆伸入安装槽并连接在连接孔上，这样将连杆连接的部分包裹在内部，起到保护作用，且连接牢固。

进一步完善，固定套的内端面设有一组间隔设置的加强筋，加强筋伸入安装槽内。这样加强固定套的结构牢固性，连杆在活动时与加强筋接触，减小连杆在活动时对固定套的磨损。

进一步完善，固定套内外侧的上端分别设有定位槽。起到定位作用，增强休闲椅的稳固性。

本实用新型有益的效果是：本实用新型结构设计合理，在固定块上增加金属盖板，不仅增强结构的牢固性，而且避免对其刮花磨损，增长使用寿命，同时在外观上可增加美观度，有利于广泛推广。

附图说明

图1为本实用新型正面的结构示意图；

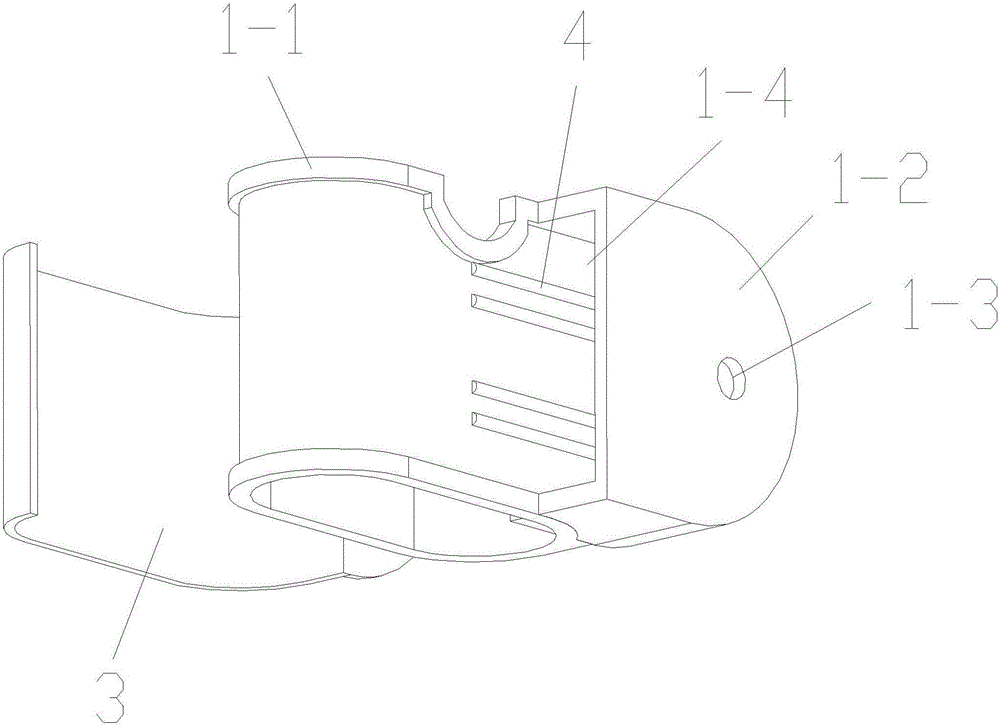

图2为本实用新型背面的结构示意图；

图3为本实用新型中固定块主体的结构示意图。

附图标记说明：固定块主体1，固定套1-1，连接头1-2，连接孔1-3，槽体2，金属盖板3，固定孔3-1，安装槽1-4，加强筋4，定位槽5。

具体实施方式

下面结合附图对本实用新型作进一步说明：

参照附图：本实施例中休闲椅上的固定块，包括固定块主体1，固定块主体1的外端面设有槽体2，槽体2内安装有金属盖板3。金属盖板3覆盖在固定块主体1的外周，起到很好的保护作用。

其中固定块主体1包括套在休闲椅支撑腿上的固定套1-1、固定在固定套1-1内端的连接头1-2，连接头1-2上设有连接孔1-3。固定套1-1与连接头1-2为一体注塑结构，所述槽体2设于固定套1-1与连接头1-2的外端面，所述金属盖板3的内端设有与连接孔1-3相对应的固定孔3-1。

其中连接头1-2上设有安装槽1-4。固定套1-1的内端面设有一组间隔设置的加强筋4，加强筋4伸入安装槽1-4内。固定套1-1内外侧的上端分别设有定位槽5。

虽然本实用新型已通过参考优选的实施例进行了图示和描述，但是，本专业普通技术人员应当了解，在权利要求书的范围内，可作形式和细节上的各种各样变化。
