一种超轻野营收展床的制作方法

本实用新型涉及一种户外用品领域，尤其涉及一种超轻野营收展床。

背景技术：

现代社会中，床作为常用的家具，被广泛使用，然而一般的床占地大，不利于运输和储放，只适合于室内固定安放。在户外运动越来越受到关注的现代，人们希望得到便于携带的床，收展床应运而生。收展床广泛的应用于野外驻训和各类救灾场合，另外在旅途中和在医院里，收展床能够为人们提供舒适和方便，在一些遇到紧急自然灾害的地区，在一时无法重建家园的时候，它能起到暂时让受灾人员和救灾人员安睡的作用，无需睡在冰冷的地面上，防止受灾人员和救灾人员因受凉等病倒，增加灾情。现在市场上有很多收展床，传统的收展床折叠骨架只可折叠不可拆散，虽然可以将床折叠以减小床的体积，但是折叠后的床身体积依旧较大较重，不便于携带。为了解决床身折叠后体积大的问题有人发明了可全部拆散的折叠骨架，但是这种折叠骨架结构复杂，小零件极多，使用和收拢时比较繁琐，装卸极为不方便，若有一个小零件丢失则无法使用，一定程度影响人们的使用。随着技术的发展，人们对收展床的要求越来越高，在追求质量的基础上，也希望收展床的使用和收起过程越来越简单方便。现在的人们进行户外活动时往往会携带大量物品，如果收展床不能折叠成很小的体积，受限于出行工具的大小，收展床往往成为了人们最后考虑的物品，这一点大大局限了收展床的销售，然而人们也希望在户外能享受舒适的睡眠，收展床如何做到占有最小的体积又能保证强度和承重力成为了本领域研究人员的重中之重。

为了解决上述问题，本申请人研制了一种超轻野营收展床，将收展床的两侧支架和底部的支撑架完全拆分，两侧支架为串联式分段插套结构，各根套插管都通过弹性绳相连，使得折叠后的杆体不会丢失，完全重叠后长度尺寸小，便于携带，且安装方便，美观实用。

技术实现要素：

本实用新型的目的是提供一种超轻野营收展床，收展床的折叠支架可完全拆分，折叠收拢成便于携带的轻小型，搭配相应的支撑布面，不仅美观耐用，更能满足人们出行携带的需求。

本实用新型采取的技术方案如下：

一种超轻野营收展床，其特征是：包括支撑布面、布面撑杆、支撑脚架和弹性绳，在支撑布面的长度方向两侧设有撑杆管套，撑杆套管的两端密封，在撑杆管套上等间距开有至少四个脚架安装孔，两个撑杆套管的脚架安装孔沿支撑布面的宽度方向两两中心连线与撑杆套管的中心线垂直，在布面撑杆的中心开有穿绳孔，所述布面撑杆由若干可拆分组装的管体连接而成，可拆分组装的管体之间由弹性绳连接，可拆分的管体两两之间由轴颈与卡槽相配合，弹性绳的两端由固定限位件固定安装在布面撑杆的两顶端，布面撑杆的一顶端管体的长度等于撑杆管套顶端到第一个脚架安装孔之间的距离，布面撑杆的长度等于撑杆管套的长度，布面撑杆套装在撑杆管套内，所述支撑脚架包括支撑杆、连接卡装结构、固定撑脚、锁紧撑脚和紧固件，两个连接卡装结构固定安装在支撑杆的两端，固定撑脚固定安装在连接卡装结构上，固定撑脚与支撑杆垂直，锁紧撑脚的形状大小与固定撑脚相同，锁紧撑脚可旋转的安装在另一边的连接卡装结构上，在连接卡装结构上设置有卡槽，在锁紧撑脚的两边设置有滑槽，紧固件穿过滑槽，紧固件可在滑槽内滑动，紧固件两端直径大于滑槽的槽宽，紧固件与卡槽相对应，紧固件卡装到卡槽内时锁紧撑脚的位置与固定撑脚的位置相同，在固定撑脚和锁紧撑脚的顶端均设置有连接卡口，连接卡口固定卡装在裸露在脚架安装孔外的布面撑杆上，连接卡口的内孔与布面撑杆的外圆表面过盈配合，卡装好后固定撑脚和锁紧撑脚均与支撑布面垂直，在支撑杆的中心开有穿绳孔，支撑杆由若干可拆分组装的管体连接而成，可拆分组装的管体之间由弹性绳连接，可拆分的管体两两之间由轴颈与卡槽相配合，弹性绳的两端由固定限位件固定安装在支撑杆的两顶端。

进一步，所述紧固件为固定销轴，两端由紧固螺母固定，紧固螺母的直径大于中间销轴的直径。

进一步，在支撑布面的上表面的一端设置有靠枕固定袋。

进一步，所述固定脚撑和锁紧脚撑为三角形支撑结构。

进一步，所述撑杆管套上等间距开有四个脚架安装孔。

进一步，所述布面撑杆由五根可拆分组装的管体连接而成。

进一步，所述支撑杆由两根可拆分组装的管体连接而成。

进一步，所述固定限位件包括同轴设置的封头段和连接段，封头段的直径大于穿绳孔的孔径，连接段的直径等于穿绳孔的孔径，固定限位件通过连接段紧固卡装在固定弹性绳两端的杆体的穿绳孔的顶端，在封头段和连接段的中心开有中心通孔，中心通孔的孔径与弹性绳的直径相对应，弹性绳穿过中心通孔打结或烧结固定。

这种收展床的收藏折叠方法如下：先旋转锁紧撑脚，将紧固件从卡槽内旋出，再将锁紧撑脚和固定撑脚从布面撑杆上取下，即将支撑脚架与布面撑杆拆分，然后将与撑杆管套顶端到第一个脚架安装孔之间的距离相等的布面撑杆的一顶端管体先拉开并取出，再将整个布面撑杆从撑杆管套中取出，然后将布面撑杆和支撑脚架可拆分的管体两两拆分折叠，将折叠好的布面撑杆和支撑脚架包裹在支撑布面内折叠收藏，这样使收展床处于折叠收藏状态，由于布面撑杆和支撑脚架均由弹性绳连接，布面撑杆和支撑脚架的零件全部重叠在一起，不会散落，折叠好的收展床的轴向尺寸小，直径尺寸为所有杆体和撑脚直径的总和，不仅实现了收展床的最小化，还防止收展床的零部件的遗失。

这种收展床的展开方法如下：将支撑布面展开，将布面撑杆的管体全部套装好，然后先将布面撑杆与撑杆管套顶端到第一个脚架安装孔之间的距离不相等的一端从支撑布面的第一个脚架安装孔向撑杆管套另一顶端方向穿入，穿到最后一段管体时，由于最后一段布面撑杆的管体长度与撑杆管套顶端到第一个脚架安装孔之间的距离相等，可以将最后一段管体拉开，然后折叠将最后一段管体从第一个脚架安装孔内套入剩下的撑杆管套内，将支撑布面撑开，然后将支撑脚架的支撑杆管体两两套装好，将同一个支撑脚架的固定撑脚和锁紧撑脚均通过连接卡口沿支撑布面的宽度方向水平卡装在对应的两个裸露在脚架安装孔外的布面撑杆上，然后旋转锁紧撑脚至紧固件卡装到卡槽内即可，将所有的支撑脚架安装好后即可使用。

本实用新型的有益效果：

本实用新型的折叠支架可全部拆散折叠，布面撑杆和支撑杆均由若干可拆分组装的管体连接而成，可拆分组装的管体之间由弹性绳连接，可拆分的管体两两之间由轴颈与卡槽相配合，弹性绳的两端由固定限位件固定安装在布面撑杆和支撑杆的两顶端，布面撑杆和支撑杆可以拆分折叠成小尺寸重叠摆放，长度尺寸大大减小，从而折叠体积大大降低，弹性绳的设计可以将相邻的拆分散件巧妙的连接在一起，既方便了收展床的折叠使用，又能有效的将所有部件集中在一起安放，防止了零部件的丢失。在撑杆管套上开有脚架安装孔，便于支撑脚架的固定安装，因为支撑脚架的锁紧撑脚可旋转的安装在一边的连接卡装结构上，在连接卡装结构上设置有与紧固件相配合的卡槽，在锁紧撑脚的两边设置有滑槽，紧固件穿过滑槽，紧固件两端直径大于滑槽的槽宽，紧固件在滑槽内滑动卡装到卡槽内时锁紧撑脚的位置与固定撑脚的位置相同，这种紧固方式简单方便，强度又能达到要求，支撑脚架的连接卡口的内孔与布面撑杆的外圆表面过盈配合，保证支撑脚架与布面撑杆紧固连接。本实用新型结构巧妙，使用和收拢时比较方便，在保证了产品强度和承重力的基础上达到最小的折叠面积，携带方便，管体均由弹性绳连接，杜绝了零件的丢失，使用省时省力，具有很强的实用性。

附图说明：

图1为本实用新型的结构示意图；

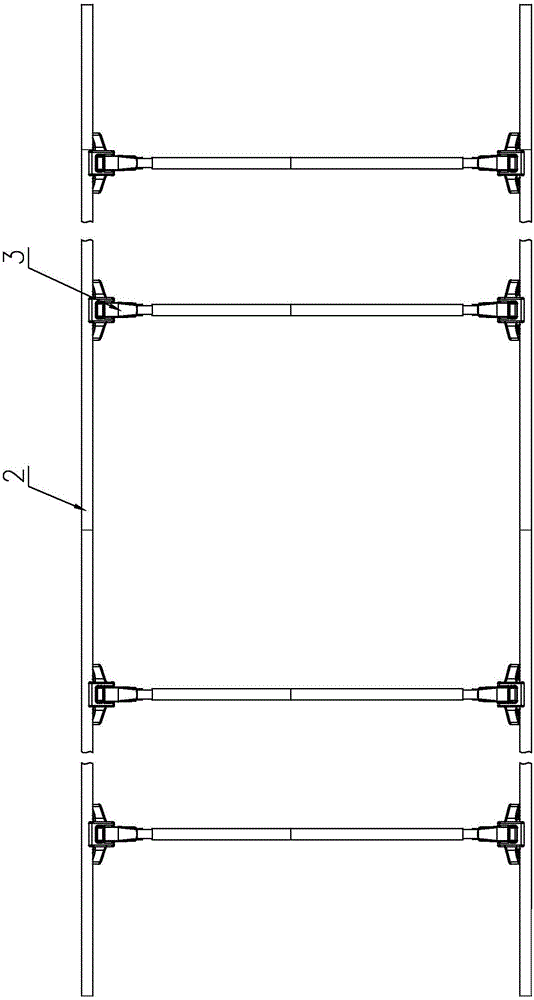

图2为去除支撑布面的本实用新型的结构示意图；

图3为支撑脚架折叠状态结构示意图；

图4为支撑布面展开状态的结构示意图

图5为连接卡装结构、锁紧撑脚和紧固件未卡装状态的结构示意图；

图6为连接卡装结构、锁紧撑脚和紧固件卡紧状态的结构示意图；

图7为布面撑杆与弹性绳的安装部分放大剖视图；

图8为固定限位件的放大剖视结构示意图；

图中：1-支撑布面；2-布面撑杆；3-支撑脚架；4-弹性绳；5-固定限位件；11-撑杆管套；12-脚架安装孔；21-穿绳孔；31-支撑杆；32-连接卡装结构；33-固定撑脚；34-锁紧撑脚；35-紧固件；36-卡槽；37-滑槽；38-连接卡口；51-封头段；52-连接段；53-中心通孔。

具体实施方式

下面结合附图举例说明本实用新型的具体实施方式：

一种超轻野营收展床，如图1～8所示，包括支撑布面1、布面撑杆2、支撑脚架3和弹性绳4，在支撑布面1的长度方向两侧设有撑杆管套11，撑杆套管11的两端密封，在撑杆管套11上等间距开有至少四个脚架安装孔12，两个撑杆套管11的脚架安装孔12沿支撑布面1的宽度方向两两中心连线与撑杆套管11的中心线垂直，在布面撑杆2的中心开有穿绳孔21，所述布面撑杆2由五根可拆分组装的管体连接而成，可拆分组装的管体之间由弹性绳4连接，可拆分的管体两两之间由轴颈与卡槽相配合，弹性绳4的两端由固定限位件5固定安装在布面撑杆2的两顶端，布面撑杆2的一顶端管体的长度等于撑杆管套11顶端到第一个脚架安装孔12之间的距离，布面撑杆2的长度等于撑杆管套11的长度，布面撑杆2套装在撑杆管套11内，所述支撑脚架3包括支撑杆31、连接卡装结构32、固定撑脚33、锁紧撑脚34和紧固件35，两个连接卡装结构32固定安装在支撑杆31的两端，固定撑脚33固定安装在连接卡装结构32上，固定撑脚33与支撑杆31垂直，固定脚撑33为三角形支撑结构，锁紧撑脚34的形状大小与固定撑脚34相同，锁紧撑脚34可旋转的安装在另一边的连接卡装结构32上，在连接卡装结构32上设置有卡槽36，在锁紧撑脚34的两边设置有滑槽37，紧固件35穿过滑槽37，紧固件35可在滑槽37内滑动，所述紧固件35为固定销轴，两端由紧固螺母固定，紧固螺母的直径大于中间销轴的直径和滑槽37的槽宽，紧固件35与卡槽36相对应，紧固件35卡装到卡槽36内时锁紧撑脚34的位置与固定撑脚33的位置相同，在固定撑脚33和锁紧撑脚34的顶端均设置有连接卡口38，连接卡口38固定卡装在裸露在脚架安装孔12外的布面撑杆2上，连接卡口38的内孔与布面撑杆2的外圆表面过盈配合，卡装好后固定撑脚33和锁紧撑脚34均与支撑布面1垂直，在支撑杆31的中心开有穿绳孔21，支撑杆31由两根可拆分组装的管体连接而成，可拆分组装的管体之间由弹性绳4连接，可拆分的管体两两之间由轴颈与卡槽相配合，弹性绳4的两端由固定限位件5固定安装在支撑杆31的两顶端，所述固定限位件5包括同轴设置的封头段51和连接段52，封头段51的直径大于穿绳孔4的孔径，连接段52的直径等于穿绳孔21的孔径，固定限位件5通过连接段52紧固卡装在固定弹性绳4两端的杆体的穿绳孔21的顶端，在封头段51和连接段52的中心开有中心通孔53，中心通孔53的孔径与弹性绳4的直径相对应，弹性绳4穿过中心通孔53打结或烧结固定，在支撑布面1的上表面的一端设置有靠枕固定袋。
