本实用新型涉及日常生活用品技术领域，具体涉及一种地垫。

背景技术：

地垫是一种能有效地在入口处刮除泥尘和水份，保持室内地面整洁的产品，主要适用于客厅、卧室、厨房、酒店等场所，目前的地垫主要为层状结构，作为地面铺设物，现有的地垫存在弹性不足，容易增加脚部的疲劳感，地垫不具备灰尘存储功能，容易引起扬尘现象，而且地垫通风排水性能差，地垫底部容易存水发霉。

技术实现要素：

本实用新型提供了一种地垫，以解决现有技术存在的弹性不足、扬尘和通风排水性能差的问题。

本实用新型包括地垫本体，解决其技术问题所采用的技术方案是地垫本体底部等间距设置若干凸棱，凸棱之间的地垫本体设置若干镂空孔，地垫本体正面顶部设置绒毛层，地垫本体正面的镂空孔之间设置若干防滑花型的导水槽。

上述地垫本体底部通过树脂涂层复底或粘结复底，从而形成若干中空的几字形流水槽。

本实用新型地垫由直接冲孔或割面获得，正面是有若干孔洞的平面，背面形成几字形凹凸面，与地面接触时可以方便表面渗透下来的水和灰尘的流动和清理，表面植绒可掩盖割面后所留的割痕更加美观，还可以防滑并且能起到吸附地垫表面灰尘和水渍的作用，通过糊树脂层复底形成中空几字形流水槽，可避免造成所接触地面过脏的问题。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

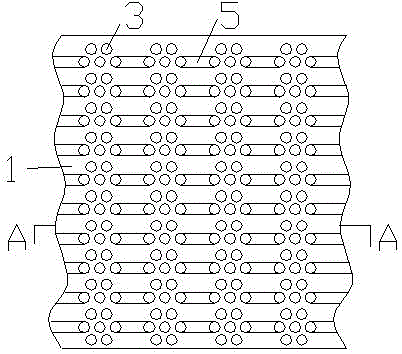

图1是本实用新型的正视示意图；

图2是图1中A-A截面的结构示意图；

图3是本实用新型地垫的后视示意图。

图中1地垫本体、2凸棱、3镂空孔、4几字形流水槽、5导水槽、6树脂涂层、7绒毛层。

具体实施方式

如图1、图2和图3所示，一种地垫，包括地垫本体1，地垫本体1底部等间距设置若干凸棱2，凸棱2之间的地垫本体1设置若干镂空孔3，地垫本体1正面顶部设置绒毛层7，地垫本体1正面的镂空孔3之间设置若干导水槽5，地垫本体1底部通过树脂涂层6复底或粘结复底，从而形成若干中空的几字形流水槽4。

本实用新型地垫由直接冲孔或割面获得，正面是有若干孔洞的平面，背面形成几字形凹凸面，与地面接触时可以方便表面渗透下来的水和灰尘的流动和清理，表面植绒可掩盖割面后所留的割痕更加美观，还可以防滑并且能起到吸附地垫表面灰尘和水渍的作用，通过糊树脂层复底形成中空几字形流水槽，可避免造成所接触地面过脏的问题。
