一种可收缩的折叠衣架的制作方法

本实用新型涉及衣架技术领域，尤其涉及一种可收缩的折叠衣架。

背景技术：

衣架是用来搭披衣衫的架子；现代衣架大多采用挂钩式或枝叉式，衣物多以脖领处挂在衣钩上；古人衣架，包括清代衣架，多采用横杆形式，两侧有立柱，上下承木墩底座，两座之间有横板或横枨，立柱顶端安横梁，两端长出立柱，尽端雕出龙凤纹或灵芝或云头之类；横杆之下安中牌子，上有透雕装饰，主要起牢固作用；衣服脱下后就搭在横杆之上。

现有的衣架大多是固定结构，不可伸缩移动，不能够根据衣物的大小进行调节，也不能够在不使用时收缩起来，减小体积，不方便进行携带和存放，较为麻烦。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可收缩的折叠衣架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种可收缩的折叠衣架，包括第一支撑装置和第二支撑装置，所述第一支撑装置和第二支撑装置交错设置，所述第一支撑装置包括两个支撑柱，且两个支撑柱平行设置，两个支撑柱的一端通过连接杆连接，且两个支撑柱的另一端均连接有第一连接柱，所述第一连接柱远离支撑柱的一端设有第一滑动块，所述第二支撑装置与第一支撑装置的结构相同，且第二支撑装置的两个支撑柱的一端均连接有第二连接柱，所述第二连接柱远离支撑柱的一端设有第二滑动块，所述第一滑动块和第二滑动块上均设有滑动孔，所述第一支撑装置的两个支撑柱滑动安装于第二滑动块的滑动孔内，且第二支撑装置的两个支撑柱滑动安装于第一滑动块的滑动孔内，所述第一滑动块的滑动孔内和第二滑动块的滑动孔内均滑动安装有折叠柱，所述折叠柱远离滑动孔的一端设有连接块，折叠柱通过连接块连接，所述连接块上设有连接孔，且折叠柱滑动安装于连接孔内，所述连接孔内滑动安装有挂杆，且挂杆远离连接孔的一端设有挂钩。

优选的，所述第一支撑装置的两个支撑柱的间距大于第二支撑装置的两个支撑柱的间距。

优选的，所述折叠柱的一端为环形结构，且折叠柱的另一端为弧形结构。

优选的，所述挂杆靠近连接孔的一端为环形结构，且挂钩为半圆形结构。

本实用新型中，该可收缩的折叠衣架通过第一支撑装置可在第二滑动块内滑动，且通过第二支撑装置可在第一滑动块内移动，从而能够对衣架的大小进行调节，通过折叠柱和连接块使得衣架能够折叠，节约空间，本实用新型能够进行伸缩，从而根据衣物进行大小调节，且能够进行折叠，节约空间，结构简单，使用方便，成本低。

附图说明

图1为本实用新型提出的一种可收缩的折叠衣架的俯视结构示意图；

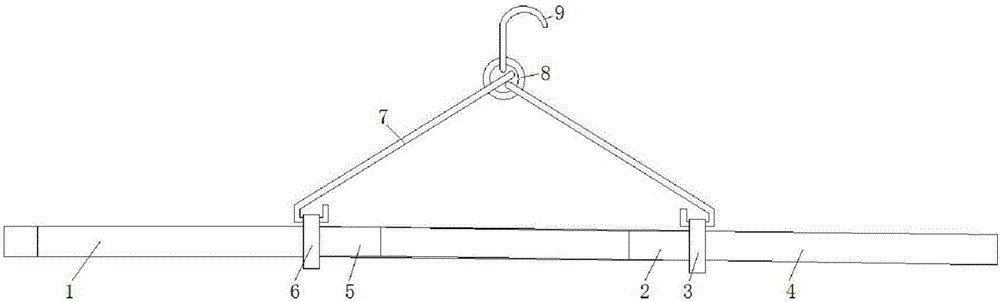

图2为本实用新型提出的一种可收缩的折叠衣架的主视结构示意图。

图中：1第一支撑装置、2第一连接柱、3第一滑动块、4第二支撑装置、5第二连接柱、6第二滑动块、7折叠柱、8连接块、9挂钩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种可收缩的折叠衣架，包括第一支撑装置1和第二支撑装置4，第一支撑装置1和第二支撑装置4交错设置，第一支撑装置1包括两个支撑柱，且两个支撑柱平行设置，两个支撑柱的一端通过连接杆连接，且两个支撑柱的另一端均连接有第一连接柱2，第一连接柱2远离支撑柱的一端设有第一滑动块3，第二支撑装置4与第一支撑装置1的结构相同，且第二支撑装置4的两个支撑柱的一端均连接有第二连接柱5，第二连接柱5远离支撑柱的一端设有第二滑动块6，第一滑动块3和第二滑动块6上均设有滑动孔，第一支撑装置1的两个支撑柱滑动安装于第二滑动块6的滑动孔内，且第二支撑装置4的两个支撑柱滑动安装于第一滑动块3的滑动孔内，第一滑动块3的滑动孔内和第二滑动块6的滑动孔内均滑动安装有折叠柱7，折叠柱7远离滑动孔的一端设有连接块8，折叠柱7通过连接块8连接，连接块8上设有连接孔，且折叠柱7滑动安装于连接孔内，连接孔内滑动安装有挂杆，且挂杆远离连接孔的一端设有挂钩9，该可收缩的折叠衣架通过第一支撑装置1可在第二滑动块6内滑动，且通过第二支撑装置4可在第一滑动块3内移动，从而能够对衣架的大小进行调节，通过折叠柱7和连接块8使得衣架能够折叠，节约空间，本实用新型能够进行伸缩，从而根据衣物进行大小调节，且能够进行折叠，节约空间，结构简单，使用方便，成本低。

本实用新型中，第一支撑装置1的两个支撑柱的间距大于第二支撑装置的两个支撑柱的间距，折叠柱7的一端为环形结构，且折叠柱7的另一端为弧形结构，挂杆靠近连接孔的一端为环形结构，且挂钩9为半圆形结构，该可收缩的折叠衣架通过第一支撑装置1可在第二滑动块6内滑动，且通过第二支撑装置4可在第一滑动块3内移动，从而能够对衣架的大小进行调节，通过折叠柱7和连接块8使得衣架能够折叠，节约空间，本实用新型能够进行伸缩，从而根据衣物进行大小调节，且能够进行折叠，节约空间，结构简单，使用方便，成本低。

本实用新型中，移动第一支撑装置1和第二支撑装置4，使得第一支撑装置1和第二支撑装置4分别在第二滑动块6和第一滑动块3上移动，从而调整衣架的大小，移动折叠柱7，能够对衣架进行折叠。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
