折叠按摩用头凳的制作方法

本实用新型涉及一种按摩用设备，特别是一种折叠按摩用头凳。

背景技术：

按摩床的体积大，占用空间大，也不易挪动，放在家里不合适，想在家里按摩的时候，多数家庭会选择按摩枕，使用按摩枕会影响被按人的呼吸，并且颈椎也不舒服。家庭按摩中的卧具高低不同使被按人的体位不同，从而影响了按摩的效果，也会增加施按者的工作强度。

技术实现要素：

本实用新型要解决的技术问题是提供一种折叠按摩用头凳，能配合不同的卧具合适的安放被按人的头部和上肢，并且便携。

为了解决上述技术问题，本实用新型一种折叠按摩用头凳，包括面板和支撑在面板下面的支架，所述面板包括位于两边的扶手面板和两个扶手面板中间的脸孔面板，所述脸孔面板中部设有上下通透的、可以放置脸孔的椭圆形的孔，所述脸孔面板下方设有固定在支架上、可以抬高脸孔面板使其高于扶手面板的脸孔面板升高装置。

本实用新型所述支架包括固定在面板底面的两条L型钢，以及固定在两条L型钢内侧面上的由两个竖直的桌腿加一个横梁构成的H形的内支架和固定在两条L型钢外侧面上的同样结构的H形的外支架，所述内支架的两个桌腿和外支架的两个桌腿分别在中部交叉铰接并稳固的支撑在面板下方。

本实用新型所述L型钢为L形钢材，其一边与面板底面固定连接、一边垂直于面板向下伸出，所述L型钢向下伸出的部分上设有沿L型钢长度方向延伸的、通槽状的轨道条；所述内支架和外支架的两个桌腿的顶端有孔，使用分轮螺柱穿过内支架以及外支架桌腿顶端的孔和轨道条后和飞轮螺母可调整松紧度的螺接；调松所述飞轮螺柱和飞轮螺母之后，使得内支架和外支架构成了一种其顶端可以在轨道条内移动的结构。

本实用新型所述脸孔面板升高装置包括两个位于脸孔面板下方靠近两边扶手面板的导槽，所述导槽为槽状且水平方向垂直连接在L型钢之间，在两个导槽内分别设有一个贯通两条L型钢的升高螺柱，每个升高螺柱上螺接一个滑动螺母，所述升高螺柱绕轴线旋转时滑动螺母会在升高螺柱的轴线上移动，在脸孔面板底面靠近两边扶手面板的两边、并位于两个导槽上方分别设有一个支撑上架，在支撑上架和滑动螺母之间连接有滑动支撑臂，在支撑上架和导槽之间连接有固定支撑臂；所述升高螺柱为表面带有螺纹的圆柱形，穿过两条L型钢向下伸出的边，升高螺柱的一端可以卡在L型钢外侧并带有垂直于升高螺柱轴线的手柄插孔，另一端位于L型钢外侧并设有垂直穿透升高螺柱轴线的止位孔，升高螺柱插入两条L型钢后，止位孔内卡入可以防止升高螺柱自L型钢上掉下的止位挡片，手柄插孔内可插入螺柱手柄，摇动螺柱手柄可带动升高螺柱绕其轴线旋转；所述滑动螺母套在升高螺柱上与升高螺柱螺接并位于导槽内靠近手柄插孔的一端；所述导槽两个侧壁上靠近手柄插孔的一端设有沿导槽长度方向延伸的、通槽结构的滑轨；所述支撑上架为向下开口的矩形管结构，所述支撑上架槽底与脸孔面板的底面固定连接，所述支撑上架的两个侧边可架在导槽的外侧；两个所述滑动支撑臂的一端在导槽外侧通过螺丝穿过滑轨连接到在滑动螺母的两端，使这两个滑动支撑臂的一端固定到滑动螺母上，并当摇动螺柱手柄进而带动升高螺柱旋转时可沿着升高螺柱的轴线方向在滑轨的范围内移动，两个所述滑动支撑臂的另一端分别固定到支撑上架两个侧壁靠近滑动螺母的一端；两个所述固定支撑臂的一端固定在导槽的外侧壁上靠近止位孔的一端，两个所述固定支撑臂的另一端分别固定到支撑上架两个侧壁远离滑动螺母的一端。

本实用新型所述一边的扶手面板的底面上设有支架锁扣，所述内支架和外支架的顶端可以在轨道条内移动到远离支架锁扣的一端后内支架和外支架折叠靠近面板的底面，内支架的横梁部分可以卡扣到支架锁扣内。

本实用新型所述脸孔面板的顶面还设有一层柔软的海绵外衬。

本实用新型所述滑动支撑臂的一端固定在支撑上架的内侧，所述固定支撑臂一端也固定在支撑上架的内侧，当滑动螺母移动到最靠近升高螺柱端部时，支撑上架套在导槽的外侧，滑动支撑臂和固定支撑臂位于支撑上架的内侧壁和导槽的外侧壁之间。

与现有技术相比，本实用新型一种折叠按摩用头凳包括面板和支架，面板包括两边的扶手面板和位于中间的脸孔面板，利用脸孔面板升高装置可以单独升高脸孔面板，使被按摩者的体位能调整到最舒适，具有好的按摩效果所述支架包括具有轨道条的L型钢，以及交叉铰接的内支架和外支架，内支架和外支架的顶端可在轨道条内滑动进而调整折叠按摩用头凳的高低，并且内支架和外支架调整到轨道条的一端后可以向面板方向折叠使整体体积缩小，方便收纳。

附图说明

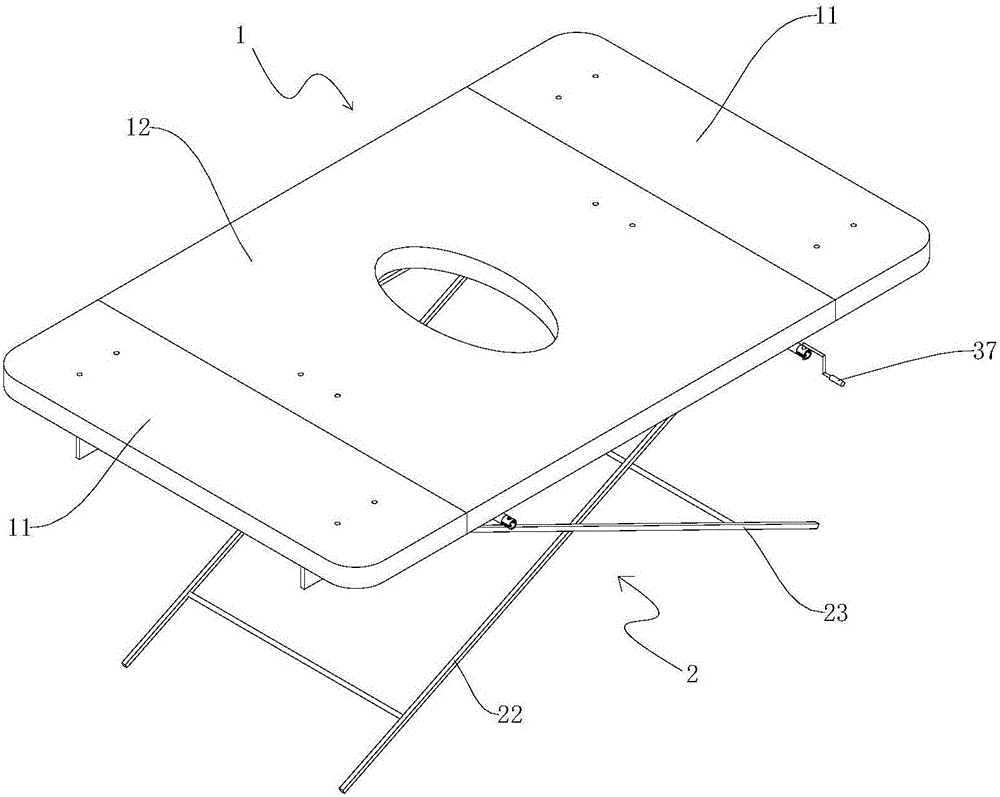

图1为所述折叠按摩用头凳的立体结构示意图。

图2为所述脸孔面板抬起后结构示意图。

图3为所述脸孔面板升高装置结构示意图。

图4为所述支架结构示意图。

图5为所述升高螺柱、滑动螺母和固定螺母在导槽内的结构示意图。

图6飞轮螺柱和分轮螺母连接结构示意图。

图7为所述折叠按摩用头凳折叠后立体结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步详细的说明。

如图1‐7所示，本实用新型一种折叠按摩用头凳，是帮助方便在家庭或没有按摩床的地方按摩的辅助按摩的装置，可以调整高度配合床或沙发等使用，包括面板1和支撑在面板1下面的支架2，面板1为两边各一个扶手面板11和两个扶手面板11中间夹一个脸孔面板12的结构，脸孔面板12上的中部设有竖直穿透脸孔面板12的、可以放置人脸的椭圆形的孔，并且在脸孔面板12的顶面还设有一层柔软的海绵外衬，脸孔面板12的作用是当人们按摩需要面朝下趴着时，脸孔正好在脸孔面板12中部的椭圆形孔内，为了能方便的调整人头部和肩胛部位到舒服的位置，本实用新型设计为可以使脸孔面板12高出扶手面板11的结构(如图2所示)，因此在所述脸孔面板12下方设有固定在支架上、可以抬高脸孔面板12使其高于扶手面板11的脸孔面板升高装置3。

所述支架2为可折叠的结构，支架2包括固定在面板1底面的两条L型钢21，由两个竖直的桌腿加一个横梁构成的H形的内支架22和同样结构的H形的外支架23；所述L型钢21为L形钢材，其一边与面板1底面固定连接、一边垂直于面板1向下伸出，所述L型钢21向下伸出的部分上设有沿L型钢21长度方向延伸的、通槽状的轨道条211；所述内支架22两个桌腿的顶端有孔，使用分轮螺柱24穿过内支架22桌腿顶端的孔和轨道条211后和飞轮螺母25可调整松紧度的螺接，进而将内支架22固定到两条L型钢21的内侧面上，所述外支架23两个桌腿的顶端有孔，同样的使用飞轮螺柱24穿过分外支架23桌腿顶端的孔和轨道条211后和飞轮螺母25可调整松紧度的螺接，不同的是将外支架23固定到L型钢21的外侧面上，所述内支架22的两个桌腿和外支架23的两个桌腿分别在中部交叉铰接并稳固的支撑在面板1下方(如图4所示)，因为飞轮螺柱24和飞轮螺母25是可调整松紧度的螺接，所以当调松后，可以移动内支架22和外支架23在轨道条211上的位置，进而可以升高或降低面板1的高度。进一步的，在一边的扶手面板11的底面上设有一个支架锁扣111，将内支架22和外支架23的顶端在轨道条211内移动到远离支架锁扣111的一端后内支架22和外支架23折叠靠近面板1的底面，内支架22的横梁部分可以卡扣到支架锁扣111内(如图7所示)，如此就实现了折叠放置所述折叠按摩用头凳的功能。

为了实现能抬高脸孔面板12使其高于扶手面板11的功能，所述脸孔面板升高装置3包括两个分别位于脸孔面板12下方，靠近两边扶手面板11的导槽31，所述导槽31为槽状且水平方向垂直连接在两条L型钢21之间，在导槽31内设有一个贯通两条L型钢21的升高螺柱32，所述升高螺柱32为表面带有螺纹的圆柱形，每个升高螺柱32上螺接一个滑动螺母33，脸孔面板12底面上靠近两边扶手面板11的两边、并位于两个导槽31上方分别设有一个支撑上架36，所述支撑上架36为向下开口的矩形管结构，所述支撑上架36槽底与脸孔面板12的底面固定连接，所述支撑上架36的两个侧边向下伸出并可架设在导槽31的外侧；在支撑上架36和滑动螺母33之间连接有滑动支撑臂35，在支撑上架36和导槽31外侧壁之间连接有固定支撑臂34。所述滑动螺母33套在升高螺柱32上与升高螺柱32螺接并位于导槽31内靠近手柄插孔的一端；所述导槽31两个侧壁上靠近手柄插孔的一端设有沿导槽31长度方向延伸的、通槽结构的滑轨311(如图3所示)。

为了使升高螺柱32能可转动的固定到L型钢21上不会掉下来，将升高螺柱32设计为一端可以卡在L型钢21外侧，另一端带有垂直穿透升高螺柱32轴线的止位孔的结构，升高螺柱32插入两条L型钢21后，止位孔位于L型钢21外侧，然后在止位孔内卡入可以防止升高螺柱32自L型钢21上掉下的止位挡片321；为了操作升高螺柱32使其绕轴线旋转，在升高螺柱32远离止位孔的一端设有垂直于升高螺柱32轴线的手柄插孔，手柄插孔内可插入螺柱手柄37，摇动螺柱手柄37可带动升高螺柱32绕其轴线旋转(如图5所示)。

将两个滑动支撑臂35的一端，在导槽31外侧通过螺丝穿过滑轨311连接到滑动螺母33的两端，使这两个滑动支撑臂35的一端固定到滑动螺母33上，并当摇动螺柱手柄37进而带动升高螺柱32旋转时，滑动螺母33会在升高螺柱32的轴线上移动进而带动滑动支撑臂35移动，但是因为有滑轨311的限制，滑动支撑臂35会沿着升高螺柱32的轴线方向在滑轨311的范围内移动，两个所述滑动支撑臂35的另一端分别固定到支撑上架36两个侧壁靠近滑动螺母33的一端；两个所述固定支撑臂34的一端通过螺丝固定到导槽31远离滑动螺母33的一端外侧壁上不能移动，两个所述固定支撑臂34的另一端分别固定到支撑上架36两个侧壁远离滑动螺母33的一端，如此当摇动螺柱手柄37时，升高螺柱32旋转，滑动螺母33移动，滑动支撑臂35和固定支撑臂34靠拢进而抬高脸孔面板12或滑动支撑臂35和固定支撑臂34打开进而降低抬高脸孔面板12。

所述滑动支撑臂35的一端位于导槽31的外侧，另一端固定支撑上架36的内侧，同样的所述固定支撑臂34一端固定到导槽31的外侧，另一端固定支撑上架36的内侧，当滑动螺母33移动到最靠近升高螺柱32端部时，支撑上架36正好套在导槽31的外侧，所述滑动支撑臂35和固定支撑臂34位于支撑上架36的内侧壁和导槽31的外侧壁之间，使得脸孔面板升高装置3整体在脸孔面板12降下后非常薄，达到便携的目的。

因此，本实用新型折叠按摩用头凳既可利用支架2调整扶手面板11的高度，同时可以利用脸孔面板升高装置3调整脸孔面板12的高度，从而达到使被按摩者体位舒适的目的。
