一种自动搓背器的制作方法

本实用新型涉及一种日常卫浴电器，尤指一种自动搓背器。

背景技术：

洗澡是人们在日常生活中必不可少的活动，然而在洗澡过程中，对于背部肌肤的清洁常常较为吃力，尤其是对于过度肥胖群体、老年人、手臂受伤者亦或是手臂残疾者，无法自己完成对背部的清洁，因此他们通常需要借助一些辅助装置来完成对自身背部肌肤的清洁。

目前普遍使用的搓背器为长柄毛刷式搓背器和长条搓澡巾，这两类搓背器具均依靠手臂的力量驱使其与背部肌肤进行摩擦，仍然需要反向抬起手臂，对于手臂存在不便的人群依旧不适用。另有相关专利（201410522165.5）采用电动导轨驱动清洁海绵纵向做回复运动，来模拟搓背的动作，这在不用手臂参与的情况下能很大程度上能辅助人们清洁背部肌肤，然而实际上人体的背部肌肤并非平面，使用该装置无法清洁背部下方以及背沟等部位。因此，需要设计一种既能自动运行，又能对背部肌肤进行全方位清洁的搓背器。

技术实现要素：

本实用新型所要解决的技术问题是提供一种自动搓背器，能够根据人体背部的曲面特征自动调整，保证舒适度和清洁度。

为解决上述技术问题，本实用新型所采用的技术方案是：

一种自动搓背器，包括基座，基座内密封设有上下移动缓冲机构，上下移动缓冲机构与清洁机构连接；所述上下移动缓冲机构包括密封设置在第一基座内的第一滚珠丝杠机构，滚珠丝杠机构的输出端与滑座连接，滑座上设有套筒；所述清洁机构包括与套筒弹性连接的伸缩杆，伸缩杆前端设有左右移动机构，左右移动机构上安装有清洁机构。

所述套筒为多个、且每个套筒内均设有弹簧或其他弹性垫片。

所述左右移动机构包括第二基座，第二基座内密封设有第二滚珠丝杠机构，第二滚珠丝杠机构带动滑块左右滑动。

所述清洁机构包括设置在滑块上的伸缩臂，伸缩臂上安装有球形滚子，球形滚子外设有清洁海绵。

所述伸缩臂为两段相互套接的支杆，支杆内设有伸缩弹簧。

所述基座上纵向设有多个调节孔，两限位机构分别安装在基座上下的调节孔内、可进行上下位置调节。

所述限位机构包括限位开关、弹簧定位销、手柄，其中，弹簧定位销的把手位于手柄正下方。

本实用新型一种自动搓背器，通过设置上下移动缓冲机构和左右移动机构，另外设置可调节的限位机构，可根据不同身高用户的需要，带动清洁机构上下、左右移动，另外，通过设置伸缩臂、伸缩杆，再配合弧面清洁海绵作用，可根据背部的曲线进行调整，保证背部每一处肌肤都能得到充分清洁。

附图说明

下面结合附图和实施例对本实用新型作进一步说明：

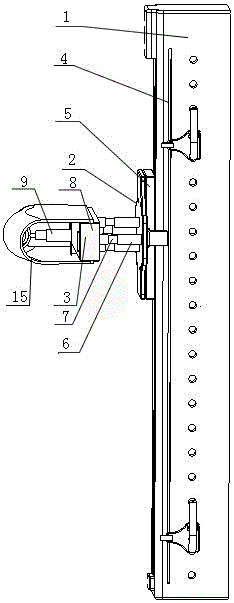

图1为本实用新型的示意图。

图2为本实用新型中滑座的示意图。

图3为本实用新型中清洁机构的示意图。

图4为本实用新型中限位机构的示意图。

图中：基座1，上下移动缓冲机构2，清洁机构3，第一滚珠丝杠机构4，滑座5，套筒6，伸缩杆7，左右移动机构8，清洁机构9，第二基座10，第二滚珠丝杠机构11，滑块12，伸缩臂13，球形滚子14，清洁海绵15，限位开关16，弹簧定位销17，手柄18，调节孔19，限位机构20。

具体实施方式

如图1-4所示，一种自动搓背器，包括基座1，基座1内密封设有上下移动缓冲机构2，上下移动缓冲机构2与清洁机构3连接；所述上下移动缓冲机构2包括密封设置在第一基座1内的第一滚珠丝杠机构4，滚珠丝杠机构4的输出端与滑座5连接，滑座5上设有套筒6；所述清洁机构3包括与套筒6弹性连接的伸缩杆7，伸缩杆7前端设有左右移动机构8，左右移动机构8上安装有清洁机构9。

所述套筒6为多个、且每个套筒6内均设有弹簧或其他弹性垫片。由此可使伸缩杆在运动过程中进行伸缩，可根据带曲面的背部进行伸缩调整，保证清洁海绵能贴紧背部。

所述左右移动机构8包括第二基座10，第二基座10内密封设有第二滚珠丝杠机构11，第二滚珠丝杠机构11带动滑块12左右滑动。由于第二滚珠丝杠机构及第一滚珠丝杠机构均为常用的现有技术，在此不一一赘述。

所述清洁机构9包括设置在滑块12上的伸缩臂13，伸缩臂13上安装有球形滚子14，球形滚子14外设有清洁海绵15，清洁海绵15为弧形清洁海绵块，弧形清洁海绵块前端面与球形滚子接触，后端固定安装在第二基座上。当左右移动机构运动时，球形滚子使弧面清洁海绵表面各处周期性隆起，而是保证清洁海绵能贴紧背部局部凹面，如背沟。

所述伸缩臂13为两段相互套接的支杆，支杆内设有伸缩弹簧。与伸缩杆作用相同，可进一步对清洁机构进行伸缩调整，来适应背部的复杂曲面特征。

所述基座1上纵向设有多个调节孔19，两限位机构20分别安装在基座1上下的调节孔19内、可进行上下位置调节。所述限位机构包括限位开关16、弹簧定位销17、手柄18，其中，弹簧定位销17的把手位于手柄18正下方。如此便于手掌握住手柄的同时手指能将定位销拔出，随意调整上下限位机构的相对位置及间隔以适应不同的身高。

工作原理及过程：首先，用户根据自己身高，调节限位机构，以保证自己的背部与上下移动缓冲机构运动的行程相适应；然后，启动搓背器，背对自动搓背器，站在指定位置，使弧面清洁海绵紧贴背部，在上下移动缓冲机构、左右移动机构及伸缩臂、伸缩杆的作用下，弧面清洁海绵以特定的周期不断在背部上下移动，球形滚子在弧面清洁海绵的内表面左右来回游走，使弧面清洁海绵表面各处周期性隆起，这样可根据背部的曲线进行调整，保证背部每一处肌肤都能得到充分清洁。
