一种多功能纸巾盒的制作方法

本实用新型属于生活用品技术领域，尤其涉及一种多功能纸巾盒。

背景技术：

一般在餐厅、茶馆、夜市大排档等公共场合，有的商家会提供纸巾盒方便客户使用，目前的纸巾盒只具有存储纸巾的功能，功能较为单一。而且在这些公共场合，一般都是通过商家的总控台播放音乐，营造气氛，这样对不同的客人，有的并不喜欢当前的音乐，考虑其他客户的需要，也没有办法随意更换音乐，不具有个性化和定制性。

技术实现要素：

针对以上技术问题，本实用新型公开了一种多功能纸巾盒，方便使用者自己根据需要播放自己喜欢的音乐，而且能作为移动电源，方便使用者给智能终端充电，具有多功能性。

对此，本实用新型的技术方案为：

一种多功能纸巾盒，其包括纸巾盒体，所述纸巾盒体的底部或侧壁设有功能层，所述功能层内设有电源模块、蓝牙模块，所述纸巾盒体的表面设有扬声器，所述电源模块、扬声器分别与蓝牙模块连接；所述扬声器与电源模块连接；所述扬声器为两个，分别为第一扬声器和第二扬声器，所述第二扬声器与第一扬声器连接，所述第一扬声器与蓝牙模块连接。采用此技术方案，内置的蓝牙模块与智能终端如智能手机、平板连接，将智能手机、平板的信号通过蓝牙传输给蓝牙模块，然后通过扬声器播放出来，这样，便于客人自己根据需要播放自己喜欢的音乐，尤其适合于半隔离区域设置的茶馆、咖啡厅或家庭等场所。其中，所述的功能层是一个夹层，便于放置电源模块、蓝牙模块等电路模块，以与纸巾盒体内部的纸隔开，同时便于维护。

作为本实用新型的进一步改进，所述第一扬声器和第二扬声器沿着纸巾盒体的中轴线对称设置。采用此技术方案，两个扬声器对称设置，混音能带来更好的听觉体验。

作为本实用新型的进一步改进，所述纸巾盒体为长方体，所述第一扬声器和第二扬声器位于纸巾盒体上表面的对角线两端。两个扬声器呈同一直线放置，具有更好的混音效果。

作为本实用新型的进一步改进，所述电源模块包括锂离子电池、充电输入接口和充电输出接口，所述锂离子电池的正负极与充电输入接口、充电输出接口连接。其中，充电输入接口、充电输出接口位于功能层外壁上。所述采用此技术方案，锂离子电池可以反复充电使用，而且可以作为移动电源给手机或平板进行充电，使用更加方便。

作为本实用新型的进一步改进，所述蓝牙模块包括蓝牙芯片，所述蓝牙芯片的型号为RDA4851s。

作为本实用新型的进一步改进，所述功能层的侧壁上设有开光按键、音量增加键、音量减小键，所述开光按键、音量增加键、音量减小键分别与蓝牙模块连接。

作为本实用新型的进一步改进，所述功能层与纸巾盒体采用胶粘剂密封连接。

作为本实用新型的进一步改进，所述第一扬声器和第二扬声器为圆柱体，所述第一扬声器和第二扬声器与纸巾盒体的表面固定连接。采用此技术方案，除了具有很好的音响效果，还能方便拿取纸巾盒或者悬挂吊牌，如占位牌等。

与现有技术相比，本实用新型的有益效果为：

采用本实用新型的技术方案，方便使用者自己根据需要播放自己喜欢的音乐，而且能作为移动电源，方便使用者给智能终端充电，具有多功能性、个性化和定制性服务的特点。

附图说明

图1是本实用新型一种实施例的结构示意图。

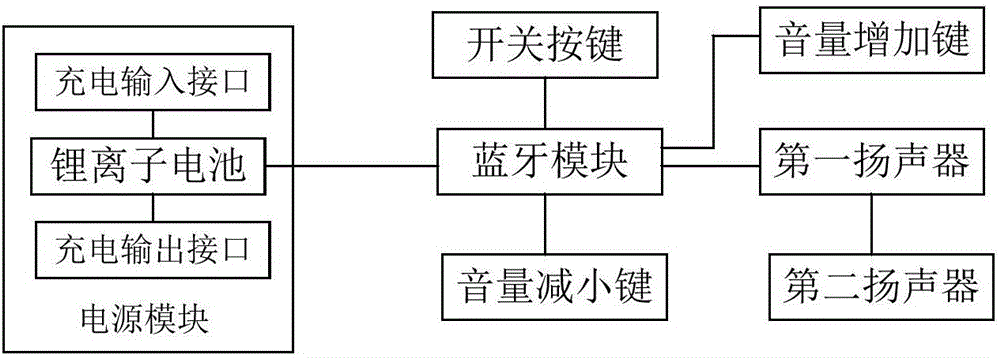

图2是本实用新型一种实施例的电路模块图。

具体实施方式

下面结合附图，对本实用新型的较优的实施例作进一步的详细说明。

如图1和图2所示，一种多功能纸巾盒，其包括纸巾盒体1，所述纸巾盒体1的底部设有功能层2，所述功能层2内设有电源模块、蓝牙模块，所述纸巾盒体1上设有扬声器3，所述电源模块、扬声器3分别与蓝牙模块连接；所述扬声器3与电源模块连接；所述扬声器3为两个，分别为第一扬声器31和第二扬声器32，所述第二扬声器32与第一扬声器31连接，所述第一扬声器31与蓝牙模块连接；所述第一扬声器31和第二扬声器32沿着纸巾盒体1的中轴线对称设置。所述第一扬声器31和第二扬声器32位于纸巾盒体1上表面的对角线两端。所述电源模块包括锂离子电池、充电输入接口4和充电输出接口5，所述锂离子电池的正负极与充电输入接口4、充电输出接口5连接。所述蓝牙模块包括蓝牙芯片，所述蓝牙芯片的型号为RDA4851s。所述功能层2的侧壁上设有开光按键6、音量增加键7、音量减小键8，所述开光按键6、音量增加键7、音量减小键分8别与蓝牙模块连接。所述功能层2与纸巾盒体1采用胶粘剂密封连接。所述第一扬声器31和第二扬声器32为圆柱体，所述第一扬声器31和第二扬声器32的底部与纸巾盒体1的表面固定连接。

以上所述之具体实施方式为本实用新型的较佳实施方式，并非以此限定本实用新型的具体实施范围，本实用新型的范围包括并不限于本具体实施方式，凡依照本实用新型之形状、结构所作的等效变化均在本实用新型的保护范围内。
