婴儿用防窒息多功能护理床具的制作方法

本实用新型涉及一种婴儿用防窒息多功能护理床具。

背景技术：

婴儿由于自身还未具有自我保护及防护意识，因此，在睡觉过程中经常会出现踢被子或者用手拉扯被子的现象，踢被子会将原先盖在身体上的被子踢离身体，造成身体受凉，影响身体健康；而拉扯被子会将被子拉扯到婴儿脸部上，将婴儿鼻子蒙住，造成呼吸困难，严重者可造成窒息死亡。因此有必要设计一种既能防止婴儿受凉，又能避免被子被婴儿拉扯或者踢开，且即使婴儿头部位于被子下方也不能使其窒息的护理床。

技术实现要素：

本实用新型要解决的技术问题是提供一种结构简单，使用方便，可防止婴儿受凉，又能避免被子被婴儿拉扯或者踢开，且即使婴儿头部位于被子下方也不能使其窒息的婴儿用防窒息多功能护理床具。

为解决上述技术问题，本实用新型包括水平设置的床板和设置在床板四个边角处的床腿，所述床板的前端和后端分别设有端护栏，所述床板的左侧和右侧分别设有侧护栏，其结构特点是：任一端护栏上铰装有向下翻转时可扣罩在侧护栏顶部、向上翻转时可远离侧护栏顶部的罩架，所述罩架的底部设有多个可用于夹紧被子从而使被子扣罩在床板上方的夹紧装置。

采用上述结构后，婴儿可放置在床板上，之后将被子通过夹紧装置吊装在罩架下方，之后将罩架向下翻转并使其扣罩在侧护栏顶部，此时，被子的中间部位将被间隔吊装在婴儿的身体上方，被子的四个侧边则相应垂落在床板上，从而将婴儿头部以下的身体扣罩在被子下方的空间内，从而防止婴儿着凉，另外，婴儿在拉扯或者踢动被子的过程中，被子的位置也不可能发生较大的偏移，其次，即使婴儿头部翻动至被子下方，由于被子下方的空间也不能使其立刻窒息。

为了实现罩架的结构，后端的端护栏内壁面上设有左右间隔设置的耳板及同时穿装在两个耳板上的铰轴，位于两个耳板之间的铰轴轴段上套装有转套，所述转套上左右间隔固接有向另一端的端护栏方向延伸的连接杆，两根连接杆的另一端固接有左右延伸且其左右两端部可顶靠在相应一侧的侧护栏上的支撑杆，所述支撑杆与前端的端护栏间隔设置一端距离。

为了方便夹住被子，所述夹紧装置为设置在支撑杆底部和连接杆底部的夹子。

为了调节盖在婴儿身上的被子位置，所述连接杆为伸缩式杆体结构。

所述连接杆包括一端固接在转套上的外套管，所述外套管的另一端部内套装有滑柱，所述支撑杆固接在两根滑柱的另一端。

为了固定支撑杆的位置，所述侧护栏的顶部设有用于定位支撑杆相应端部的卡槽。

所述侧护栏通过其下侧边铰装在相应床板的左侧或右侧。

综上所述，本实用新型结构简单，使用方便，可防止婴儿睡觉受凉，又能避免被子被婴儿拉扯或者踢开，且即使婴儿头部位于被子下方也不能使其快速窒息。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细说明：

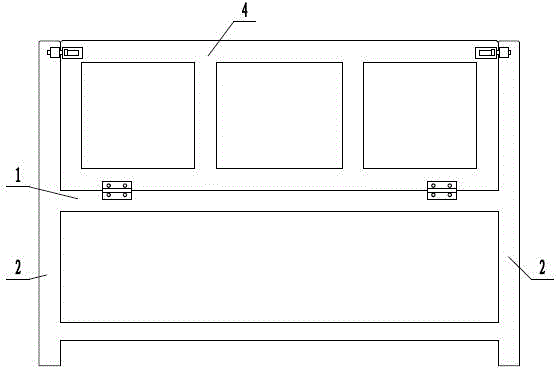

图1为本实用新型的主视结构示意图；

图2为本实用新型的右视结构示意图；

图3为图2的俯视结构示意图；

图4为图2另一种工作状态的剖视结构示意图。

具体实施方式

参照附图，该婴儿用防窒息多功能护理床具包括水平设置的床板1和设置在床板1四个边角处的床腿2，床板1的前端和后端分别固接有端护栏3，床板1的左侧和右侧分别设有侧护栏4，该侧护栏4优选通过其下侧边铰装在相应床板1的左侧或右侧，因此，通过打开侧护栏4可方便拿取床板1上的物品，相应的，侧护栏4与相邻端护栏3之间也设有锁定侧护栏4处于关闭状态的插销开关，当然，该侧护栏4也可以通过固接的方式直接安装在床板1的左右两侧；其次，后端的端护栏3上铰装有向下翻转时可扣罩在侧护栏4顶部、向上翻转时可远离侧护栏4顶部的罩架5，罩架5的底部设有多个可用于夹紧被子从而使被子扣罩在床板1上方的夹紧装置。因此，当婴儿放置在床板1上时，可将被子通过夹紧装置吊装在罩架5下方，之后将罩架5向下翻转并使其扣罩在侧护栏4顶部，此时，

被子的中间部位将被间隔吊装在婴儿的身体上方，被子的四个侧边则相应垂落在床板上，从而将婴儿头部以下的身体扣罩在被子下方的空间内，因此，既能防止婴儿着凉，其次，还能避免婴儿在拉扯或者踢动被子的过程中，造成被子位置发生偏移，最后，即使婴儿头部翻动至被子下方，由于被子下方的空间也不能使其立刻窒息，另外，当需要抱出婴儿时，可通过掀开罩架5将婴儿直接抱出即可。

继续参照附图，为了实现罩架5的结构，后端的端护栏3内壁面上固接有左右间隔设置的耳板6及同时穿装在两个耳板6上的铰轴7，位于两个耳板6之间的铰轴7轴段上套装有转套8，转套8上左右间隔固接有向另一端的端护栏3方向延伸的连接杆9，两根连接杆9的另一端固接有左右延伸且其左右两端部可顶靠在相应一侧的侧护栏4上的支撑杆10，该支撑杆10与前端的端护栏3间隔设置一端距离，从而使婴儿的头部位于该间隔距离的空间内呼吸，避免被子盖住婴儿头部；为了方便夹住被子，夹紧装置为通过绳索吊装在支撑杆10底部和连接杆9底部的夹子11，该夹子11为多个。

继续参照附图，为了调节盖在婴儿身上的被子位置，连接杆9优选为伸缩式杆体结构，即连接杆9包括一端固接在转套8上的外套管12，外套管12的另一端部内套装有滑柱13，支撑杆10固接在两根滑柱13的另一端，其次，为了固定支撑杆10的位置，侧护栏4的顶部设有用于定位支撑杆10相应端部的卡槽14，该卡槽14为沿侧护栏4长度方向间隔设置的多个；因此，当需要将被子盖在床板1上的婴儿时，可根据婴儿头部的位置，从而调节支撑杆10的前后位置，保证被子的前端可盖在婴儿头部以下的位置。

综上所述，本实用新型不限于上述具体实施方式。本领域技术人员，在不脱离本实用新型的精神和范围的前提下，可做若干的更改和修饰。本实用新型的保护范围应以本实用新型的权利要求为准。
