全自动拖把洗干机的制作方法

本实用新型涉及的是家用电器设备技术领域，具体的说是一种全自动拖把洗干机。

背景技术：

拖把是人们生活中不可缺少的清洁工具，由于家居地板越来越多，拖把在使用时为了保护地板都要先进行清洗后在甩干，对于上班族来说无疑是件比较繁琐的事情。

现有技术中，大多数的拖把都是通过人按住拖把用力往下压，使拖把旋转实现清洗然后在甩干，增加了工作量，也浪费了水资源，使用不方便。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供了一种全自动拖把洗干机，实现全自动化，结构简单，成本低，使用方便，清洗水可以重复使用，节约水资源。

为实现上述目的，本实用新型采用的技术方案是：它包含机体、控制面板、上盖、进水管、净化装置、控制阀二、水箱、排水装置、电机、转轴、水管、水筒、波轮、管道；机体的上端分别设置有控制面板和上盖，进水管设置在机体的一侧，水筒设置在机体内部的中上端，水箱设置在机体内部的下端，水筒的底部设置有波轮，波轮上设置有凸台，波轮与转轴的一端连接，转轴的另一端与电机连接，水筒的一端设置有水管，且水管的一端与水筒连接，水管的另一端与水箱连接，水筒的另一端设置有净化装置，净化装置与水箱连接，净化装置上设置有控制阀二，水筒通过管道与水箱连接，水箱的端部设置有排水装置，进水管、电机、排水装置、净化装置均与控制面板连接。

所述上盖中部套接在拖把杆的外部，拖把杆与拖把盘连接，拖把盘底部设置有凹槽。

所述水管上设置有过滤网和水泵。

所述管道上设置有控制阀一。

所述控制面板上设置有水位按钮、清洗时间按钮、甩干时间按钮。

本实用新型的工作原理：将拖把放入水筒中，使拖把盘底部的凹槽与波轮上的凸台相互连接，盖好盖子，并使拖把杆套在上盖中，通过控制面板，进水管开始进水，通过水位按钮控制所需的水量，电机正转，开始清洗拖把，达到设定的清洗时间后，停止工作，控制阀一打开，水筒内的水进入水箱，当水筒内的水排干净时，电机反转，拖把进行甩干，达到设定的甩干时间后，电机停止工作；通过净化装置对水箱内的水进行处理，然后过滤，最后通过水泵将水箱内的水抽到水筒内可以重复使用，当水箱内的水不需要时，通过排水装置将水排出。

本实用新型有益效果为：实现全自动化，结构简单，成本低，使用方便，清洗水可以重复使用，节约水资源。

附图说明

图1是本实用新型的立体图；

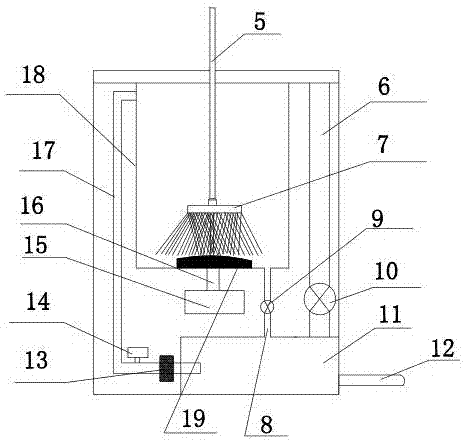

图2是本实用新型的内部结构示意图；

图中1.机体、2.控制面板、3.上盖、4.进水管、5.拖把杆、6.净化装置、7.拖把盘、8.管道、9.控制阀一、10.控制阀二、11.水箱、12.排水装置、13.过滤网、14. 水泵、15.电机、16.转轴、17.水管、18.水筒、19.波轮。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅用以解释本实用新型，并不用于限定本实用新型。

参看图1至图2，本具体实施方式采用以下技术方案：它包含机体1、控制面板2、上盖3、进水管4、净化装置6、控制阀二10、水箱11、排水装置12、电机15、转轴16、水管17、水筒18、波轮19、管道8；机体1的上端分别设置有控制面板2和上盖3，进水管4设置在机体1的一侧，水筒18设置在机体1内部的中上端，水箱11设置在机体1内部的下端，水筒18的底部设置有波轮19，波轮19上设置有凸台，波轮19与转轴16的一端连接，转轴16的另一端与电机15连接，水筒18的一端设置有水管17，且水管17的一端与水筒18连接，水管17的另一端与水箱11连接，水筒18的另一端设置有净化装置6，净化装置6与水箱11连接，净化装置6上设置有控制阀二10，水筒18通过管道8与水箱11连接，水箱11的端部设置有排水装置12，进水管4、电机15、排水装置12、净化装置6均与控制面板2连接。

所述上盖3中部套接在拖把杆5的外部，拖把杆5与拖把盘7连接，拖把盘7底部设置有凹槽。

所述水管17上设置有过滤网13和水泵14。

所述管道8上设置有控制阀一9。

所述控制面板2上设置有水位按钮、清洗时间按钮、甩干时间按钮。

本具体实施方式的工作原理：将拖把放入水筒18中，使拖把盘7底部的凹槽与波轮19上的凸台相互连接，盖好盖子，并使拖把杆5套在上盖3中，通过控制面板2，进水管4开始进水，通过水位按钮控制所需的水量，电机15正转，开始清洗拖把，达到设定的清洗时间后，停止工作，控制阀一9打开，水筒18内的水进入水箱11，当水筒18内的水排干净时，电机15反转，拖把进行甩干，达到设定的甩干时间后，电机15停止工作；通过净化装置6对水箱11内的水进行处理，然后过滤，最后通过水泵14将水箱11内的水抽到水筒18内可以重复使用，当水箱11内的水不需要时，通过排水装置12将水排出。

本具体实施方式实现全自动化，结构简单，成本低，使用方便，清洗水可以重复使用，节约水资源。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
