一种智能防近视健康学习桌专用训练仪连接支撑架的制作方法

本实用新型涉及青少年视力健康领域，具体来说是一种智能防近视健康学习桌专用训练仪连接支撑架。
背景技术：
：:眼球在调节静止的状态下，来自5米以外的平等光线经过眼的屈光后，焦点恰好落在视网膜上，能形成清晰的像，具有这种屈光状态的眼称为正视眼；其焦点落在视网膜前，不能准确地在视网膜上形成清晰的像，称为轴性近视；对来自近处目标的分散光线却具有高度适应能力，只要目标向眼前移动到一定距离，就能获得清晰的视力；临床表现为远视力下降，近视力正常；高度近视者常出现玻璃体液化、混浊，并发白内障而自觉眼前黑影飘动或视力下降；低、中度者眼底一般无变化或呈豹纹状眼底，近视孤形斑，高度近视者视神经乳头颞侧或周围环状脉络膜萎缩，黄斑变性、出血、富克斯（Fuchs）斑，后巩膜葡萄肿，并易发生视网膜裂孔和视网膜脱离；高度近视者因眼轴处长而稍突出，同时伴前房较深和瞳孔较大，且对光反向略迟钝；用凹球面透镜能增进视力。我国是近视眼的高发地区，青少年近视眼的患病率逐年升高，并有向低龄化、高度数发展的趋势，中小学生视力下降是当前影响青少年健康的一个重要问题，关系到整个民族健康素质的提高；近视眼不仅仅是医学问题，而且已成为广大群众所共同关心的社会问题；如何切实有效地防治近视、保护青少年视力，是当前急需解决的大事；但目前还有不少人对近视眼的防治知识了解较少，以至于在预防上重视不够、在治疗上方法不当，促使了近视的发生与发展；智能防近视健康学习桌的每个部件都非常重要。技术实现要素：:本实用新型的目的是提供一种智能防近视健康学习桌专用训练仪连接支撑架。本实用新型是采用如下技术方案实现其发明目的的：一种智能防近视健康学习桌专用训练仪连接支撑架，它由支撑架1、支撑架上连接头2、支撑架下连接头3组成；支撑架上连接头2安装在支撑架1上部；支撑架下连接头3安装在支撑架1下部；所述支撑架1上设有支撑架上啮合齿1-1、支撑架上锁紧杆1-2、支撑架下啮合齿1-3、支撑架下锁紧杆1-4；所述支撑架上连接头2上设有连接头啮合齿2-1；所述连接头啮合齿2-1与支撑架上啮合齿1-1咬合；所述支撑架下连接头3上设有下连接头啮合齿3-1；所述下连接头啮合齿3-1与支撑架下啮合齿1-3咬合。由于采用了以上技术，本实用新型较好的实现了其发明目的，本智能防近视健康学习桌专用训练仪连接支撑架是将眼部按摩视距训练仪安装在健康桌桌体上的重要连接部件；支撑架通过连接头啮合齿与支撑架上啮合齿咬合，下连接头啮合齿与支撑架下啮合齿咬合实现上下部件的巧妙连接，结构简单，安装方便快捷。附图说明：附图1是本实用新型的整体结构示意图。附图2是本实用新型标记1的结构示意图。附图3是本实用新型标记2的结构示意图。附图4是本实用新型标记3的结构示意图。附图5是本实用新型整体的安装结构示意图。附图标记说明见说明书最后一页表格。具体实施方式：下面结合附图对
发明内容作进一步说明：实施例1:由

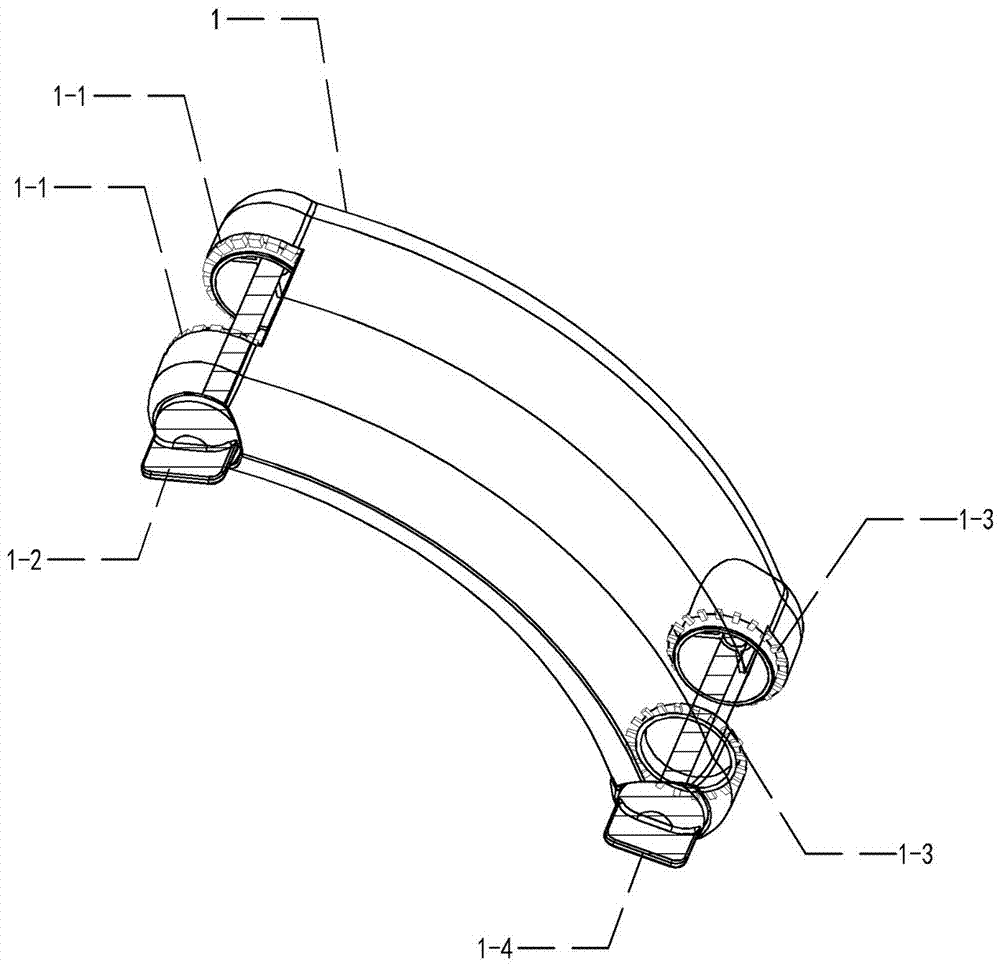

发明内容可知，一种智能防近视健康学习桌专用训练仪连接支撑架，它由支撑架1、支撑架上连接头2、支撑架下连接头3组成；支撑架上连接头2安装在支撑架1上部；支撑架下连接头3安装在支撑架1下部；所述支撑架1上设有支撑架上啮合齿1-1、支撑架上锁紧杆1-2、支撑架下啮合齿1-3、支撑架下锁紧杆1-4；所述支撑架上连接头2上设有连接头啮合齿2-1；所述连接头啮合齿2-1与支撑架上啮合齿1-1咬合；所述支撑架下连接头3上设有下连接头啮合齿3-1；所述下连接头啮合齿3-1与支撑架下啮合齿1-3咬合。本实用新型中所述的支撑架1是指：支撑架；其上设有支撑架上啮合齿1-1、支撑架上锁紧杆1-2、支撑架下啮合齿1-3、支撑架下锁紧杆1-4；其作用是支撑可移动式多功能防近视健康桌的视距调节部；其结构如附图2所示，其设计位置如附图1中标记1所示。本实用新型中所述的支撑架上啮合齿1-1是指：支撑架上啮合齿；其作用是与连接头啮合齿2-1咬合，连接安装视距调节部；其设计位置如附图2中标记1-1所示。本实用新型中所述的支撑架上锁紧杆1-2是指：支撑架上锁紧杆；其作用是支撑架上啮合齿1-1与连接头啮合齿2-1咬合后，用支撑架上锁紧杆1-2锁紧固定；其设计位置如附图2中标记1-2所示。本实用新型中所述的支撑架下啮合齿1-3是指：支撑架下啮合齿；其作用是与下连接头啮合齿3-1咬合，使支撑架1安装在支撑架下连接头3上；其设计位置如附图2中标记1-3所示。本实用新型中所述的支撑架下锁紧杆1-4是指：支撑架下锁紧杆；其作用是支撑架下啮合齿1-3与下连接头啮合齿3-1咬合后，用支撑架下锁紧杆1-4锁紧固定；其设计位置如附图2中标记1-4所示。本实用新型中所述的支撑架上连接头2是指：支撑架上连接头；其上设有连接头啮合齿2-1；其作用是安装支撑架1；其结构如附图3所示，其设计位置如附图1中标记2所示。本实用新型中所述的连接头啮合齿2-1是指：啮合齿；其作用是与支撑架上啮合齿1-1咬合，连接安装支撑架1；其设计位置如附图3中标记2-1所示。本实用新型中所述的支撑架下连接头3是指：支撑架下连接头；其上设有下连接头啮合齿3-1；其作用是连接支撑架1；其结构如附图4所示，其设计位置如附图1中标记3所示。本实用新型中所述的下连接头啮合齿3-1是指：下连接头啮合齿；其作用是与支撑架下啮合齿1-3咬合，使支撑架1安装在支撑架下连接头3上；其设计位置如附图4中标记3-1所示。标记数字标记名称标记数字标记名称1支撑架12支撑架上连接头21-1支撑架上啮合齿1-12-1连接头啮合齿2-11-2支撑架上锁紧杆1-23支撑架下连接头31-3-3支撑架下啮合齿1-33-1下连接头啮合齿3-11-3-4支撑架下锁紧杆1-4当前第1页1 2 3
