一种新型晾衣架的制作方法

本实用新型涉及晾衣架技术领域，特指一种新型晾衣架。

背景技术：

晾衣架作为人们每天使用的家居用品，如今已经成为许多家庭的生活必需品，目前，市场上的晾认架一般都具有固定高度，人们在利用晾衣架晾晒衣物时需要将衣物挂在固定高度的晾衣架上，衣物晾干后再从晾衣架上取下衣物，非常麻烦，使用起来非常不方便。

技术实现要素：

针对以上问题，本实用新型提供了一种新型晾衣架，通过挂钩可以起到随意挂在任何高度，并通过晾衣架上的多根不锈钢管可以同时挂多件衣物，且挂钩采用铰接方式，有效起到收放方便，其实用性强。

为了实现上述目的，本实用新型采用的技术方案如下：

一种新型晾衣架，包括塑料端、多根不锈钢管、挂钩与锁头，多根不锈钢管两端分别设有塑料端，塑料端与多根不锈钢管固定连接，挂钩铰接于锁头上，锁头与塑料端对应设置。

进一步而言，所述塑料端上端设有滑轨，塑料端下端设有多个齿轮，锁头套于滑轨与齿轮上。

进一步而言，所述锁头上设有卡件，卡件与若干齿轮对应设置。

进一步而言，所述挂钩通过铰接柱铰接于锁头上。

进一步而言，所述多根不锈钢管并列设置，且相邻两根不锈钢管之间的间距相等。

本实用新型有益效果：

本实用新型采用这样的结构设置，通过挂钩可以起到随意挂在任何高度，并通过晾衣架上的多根不锈钢管可以同时挂多件衣物，且挂钩采用铰接方式，有效起到收放方便，其实用性强。

附图说明

图1是本实用新型整体结构图；

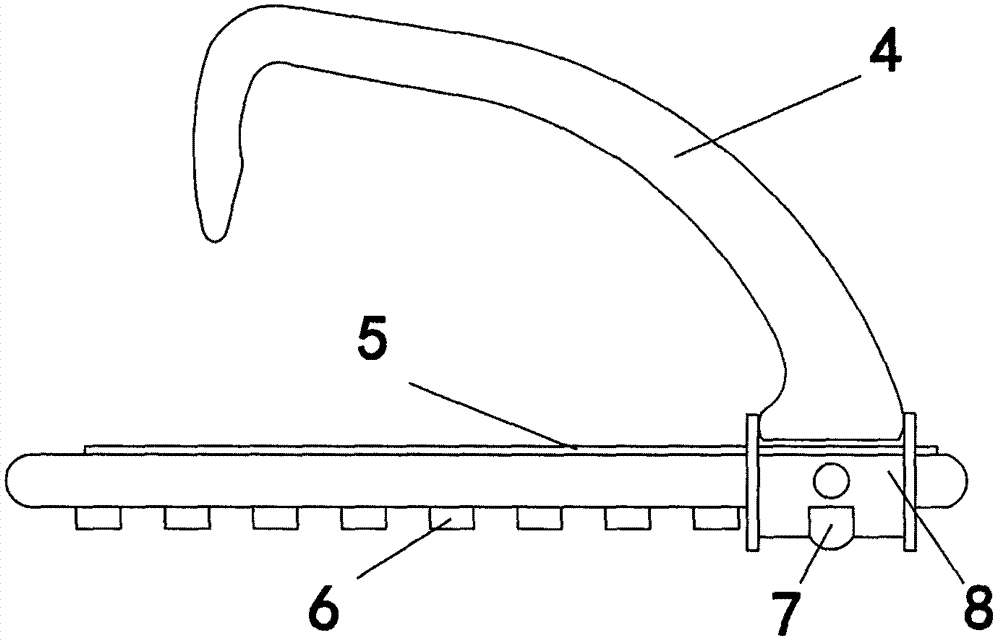

图2是图1侧视图。

1.塑料端；2.不锈钢管；3.铰接柱；4.挂钩；5.滑轨；6.齿轮；7.卡件；8.锁头。

具体实施方式

下面结合附图与实施例对本实用新型的技术方案进行说明。

如图1和图2所示，本实用新型所述一种新型晾衣架，包括塑料端1、多根不锈钢管2、挂钩4与锁头8，多根不锈钢管2两端分别设有塑料端1，塑料端1与多根不锈钢管2固定连接，挂钩4铰接于锁头8上，锁头8与塑料端1对应设置。以上所述构成本实用新型基本结构。

本实用新型采用这样的结构设置，通过挂钩4可以起到随意挂在任何高度，比如：阳台上的栏杆，窗台等地方，移动方便，并通过晾衣架上的多根不锈钢管2可以同时挂多件衣物，也方便晾毛巾，鞋子等生活用品，另外，挂钩4采用铰接方式铰接于锁头8上，有效起到收放方便，其实用性强。

更具体而言，所述塑料端1上端设有滑轨5，塑料端1下端设有多个齿轮6，锁头8套于滑轨5与齿轮6上。采用这样的结构设置，锁头8可以通过滑轨5左右移动，根据实际情况，进行调节挂钩4的位置。

更具体而言，所述锁头8上设有卡件7，卡件7与若干齿轮6对应设置。采用这样的结构设置，调节好挂钩4的位置后，通过卡件7固定锁头8在塑料端1上的位置，防止其移动，有效防止晾衣架失去平衡的作用。

更具体而言，所述挂钩4通过铰接柱3铰接于锁头8上。采用这样的结构设置，挂钩4通过铰接柱3可以调节挂钩4的角度，同时也便于不用于收放占用空间。

更具体而言，所述多根不锈钢管2并列设置，且相邻两根不锈钢管2之间的间距相等。采用这样的结构设置，便于根据调节衣物的重量调节位置，防止晾衣架失去重心。

上面结合附图对本实用新型的实施例进行了描述，但是本实用新型并不局限于上述的具体实施方式，上述的具体实施方式仅仅是示意性的，而不是限制性的，本领域的普通技术人员在本实用新型的启示下，在不脱离本实用新型宗旨和权利要求所保护的范围情况下，还可做出很多形式，这些均属于本实用新型的保护之内。
