一种改进的保温电热水壶的制作方法

本实用新型涉及热水壶领域，尤其是一种改进的保温电热水壶。

背景技术：

目前，现有的热水壶在加热过程中，通过安装在壶底发热管下方的耦合器去感应壶底的温度从而判断热水壶的水是否达到指定的温度值，但由于耦合器内的双金片只能感应壶底的温度，因此导致感温不准确，感应灵敏度低等问题。

同时部分使用完全密封的壶盖组件时，由于热水壶内的开水能产生高温水蒸气，使热水壶内空间产生较大压差，在取用开水时，热水壶内高温水蒸气会瞬间喷出，极容易对人造成伤害，为解决这一问题，通常会在壶盖组件中预留通气孔，能够在加热的过程中排走高温的水蒸气，在取用开水时不会有蒸汽喷出，从而防止人身伤害事故的发生，但是，在热水壶壶身倾倒时，热水壶内的水会从通气孔中漏出，高温的热水容易飞溅到使用者的手部等位置，同样地容易对人造成烫伤等安全事故。

技术实现要素：

本实用新型的目的在于解决上述现有技术的不足，而提供一种结构简单合理，在加热过程中排走高温水蒸气的同时控制温控器通断热水壶的一种改进的保温电热水壶。

本实用新型解决其技术问题所采用的技术方案是：

一种改进的保温电热水壶，包括壶体和盖合在壶体顶部的壶盖，壶体上部设有壶嘴，壶体的侧壁安装有把手，把手内安装有温控器，所述壶盖的底部设有密封腔，密封腔的底部设有开口，开口上安装有可弹性开合的密封盖，所述密封盖上安装有连通密封腔与壶体内腔的第一排气阀，密封腔上延伸有第一排气通道，把手的一侧延伸有与第一排气通道对接的排气连接管，把手内的温控器通过排气连接管与第一排气通道接通，第一排气阀上设有第一排气阀片，第一排气阀片上通过缝分成多瓣第一排气阀支片。

该结构的保温电热水壶使水壶内蒸汽压力大于壶外大气压时，第一排气阀支片打开，能够使水壶通过第一排气阀片自动排出蒸汽，当壶内外压力达到平衡状态时，第一排气阀支片复位关闭，避免壶体内的热量与大气进行热交换从而加快保温电热水壶的散热速度，保持壶内密封，提高保温性能，当保温电热水壶壶身倾倒热水时，第一排气阀支片关闭，壶体内热水受到的重力不能推开第一排气阀支片，从而解决水壶漏水问题，以及泄压的作用，避免蒸汽长时间冲击蒸汽双金属片，从而使双金属片使用寿命更长，安全可靠，提升用户体验。

所述密封腔内延伸有隔板，隔板将密封腔分设为第一排气腔与第二排气腔，第一排气通道和第一排气阀设置在第一排气腔上，对应第二排气腔的密封盖上安装有连通第二排气腔与壶体内腔的第二排气阀，第二排气腔上延伸有第二排气通道，第二排气通道与壶嘴连通。

隔板将密封腔分设为第一排气腔与第二排气腔，使第一排气腔与壶体内腔、把手构成一个循环的密封腔体，在加热过程中，加热的上升的水蒸气能直接排到把手内的温控器上感应温度，避免水蒸气在上升过程中，保温电热水壶外的冷空气通过壶嘴与感温的水蒸气进行热交换，降低水蒸气的温度，影响温控器通过水蒸气感应水温的准确性，延长保温电热水壶的加热时间，浪费能耗，且减低保温电热水壶的可靠性。

所述缝为十字缝，十字缝能保证保温电热水壶的密封性，在保温电热水壶壶身倾倒热水时阻挡热水从十字缝中排出壶体外，但在高压的水蒸气中能打开排走蒸汽，保证保温电热水壶的安全性。

所述壶盖内安装有与密封盖驱接的驱动组件，通过驱动组件使密封盖相对开口打开或关闭，结构简单，操作方便，保证保温电热水壶的密封性，提高保温电热水壶的保温性能。

所述密封盖的边缘上设置有密封槽，密封槽内安装有密封圈，密封圈与开口密封配合，避免高压的水蒸气从密封盖与密封腔之间的缝隙排出，从而降低保温电热水壶胡密封性能。

本实用新型的有益效果是：

本实用新型的一种改进的保温电热水壶，结构简单，操作方便，当保温电热水壶使水壶内蒸汽压力大于壶外大气压时，能够使水壶通过第一排气阀片自动排出蒸汽，当壶内外压力达到平衡状态时，避免壶体内的热量与大气进行热交换从而加快保温电热水壶的散热速度，保持壶内密封，提高保温性能，当保温电热水壶壶身倾倒热水时，壶体内热水受到的重力不能推开第一排气阀支片，从而解决水壶漏水问题，安全可靠，提升用户体验。

附图说明

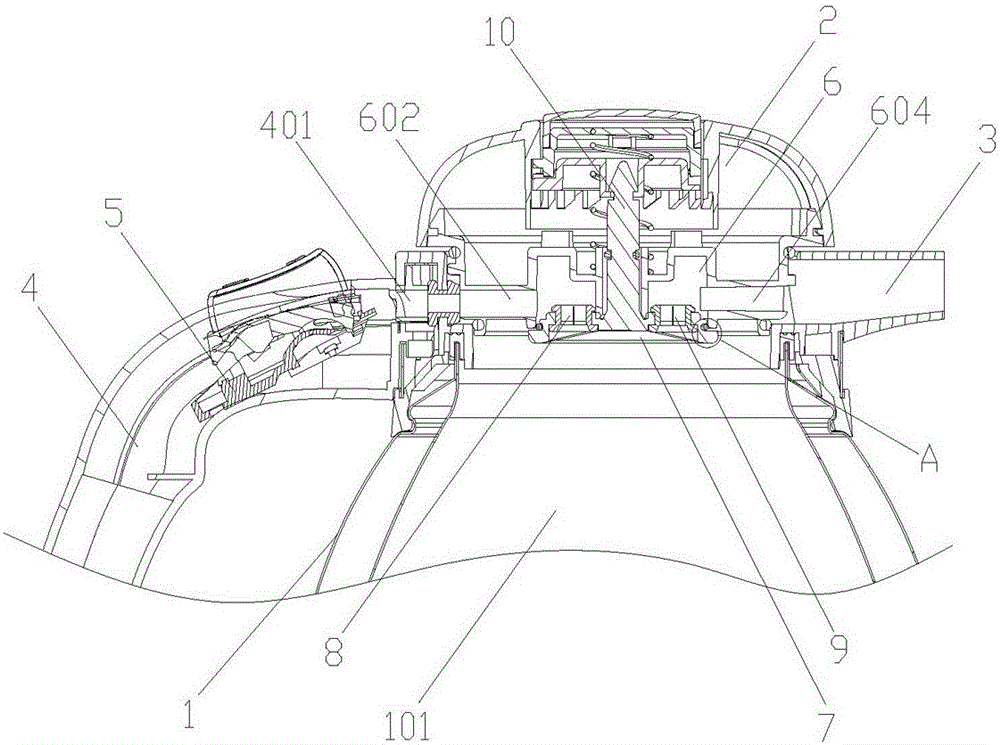

图1是本实用新型的局部剖面结构示意图。

图2是本实用新型的第一排气阀结构示意图。

图3是本实用新型的壶体局部剖面结构示意图。

图4是图1中A处放大结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明：

如图1至图4所示：一种改进的保温电热水壶，包括壶体1和盖合在壶体1顶部的壶盖2，壶体1上部设有壶嘴3，壶体1的侧壁安装有把手4，把手4内安装有温控器5，所述壶盖2的底部设有密封腔6，密封腔6的底部设有开口601，开口601上安装有可弹性开合的密封盖7，所述密封盖7上安装有连通密封腔6与壶体1内腔101的第一排气阀8，密封腔6上延伸有第一排气通道602，把手4的一侧延伸有与第一排气通道602对接的排气连接管401，把手内4的温控器5通过排气连接管401与第一排气通道602接通，第一排气阀8上设有第一排气阀片801，第一排气阀片801上通过缝802分成多瓣第一排气阀支片803。

该结构的保温电热水壶使水壶内蒸汽压力大于壶外大气压时，第一排气阀支片803打开，能够使水壶通过第一排气阀片801自动排出蒸汽，当壶内外压力达到平衡状态时，第一排气阀支片803复位关闭，避免壶体1内的热量与大气进行热交换从而加快保温电热水壶的散热速度，保持壶内密封，提高保温性能，当保温电热水壶壶身倾倒热水时，第一排气阀支片803关闭，壶体1内热水受到的重力不能推开第一排气阀支片803，从而解决水壶漏水问题，以及泄压的作用，避免蒸汽长时间冲击蒸汽双金属片，从而使双金属片使用寿命更长，安全可靠，提升用户体验。

所述密封腔6内延伸有隔板603，隔板603将密封腔6分设为第一排气腔6a与第二排气腔6b，第一排气通道602和第一排气阀8设置在第一排气腔上6a，对应第二排气腔6b的密封盖7上安装有连通第二排气腔6b与壶体1内腔101的第二排气阀9，第二排气腔6b上延伸有第二排气通道604，第二排气通道604与壶嘴3连通。

隔板603将密封腔6分设为第一排气腔6a与第二排气腔6b，使第一排气腔6a与壶体1内腔1401、把手4构成一个循环的密封腔体，在加热过程中，加热的上升的水蒸气能直接排到把手4内的温控器5上感应温度，避免水蒸气在上升过程中，保温电热水壶外的冷空气通过壶嘴3与感温的水蒸气进行热交换，降低水蒸气的温度，影响温控器5通过水蒸气感应水温的准确性，延长保温电热水壶的加热时间，浪费能耗，且减低保温电热水壶的可靠性。

所述缝802为十字缝，十字缝能保证保温电热水壶的密封性，在保温电热水壶壶身倾倒热水时阻挡热水从十字缝中排出壶体1外，但在高压的水蒸气中能打开排走蒸汽，保证保温电热水壶的安全性。

所述壶盖2内安装有与密封盖7驱接的驱动组件10，通过驱动组件10使密封盖7相对开口打开或关闭，结构简单，操作方便，保证保温电热水壶的密封性，提高保温电热水壶的保温性能。

所述密封盖7的边缘上设置有密封槽701，密封槽701内安装有密封圈702，密封圈702与开口601密封配合，避免高压的水蒸气从密封盖7与密封腔6之间的缝隙排出，从而降低保温电热水壶胡密封性能。

以上所述的具体实施例，仅为本实用新型较佳的实施例而已，举凡依本实用新型申请专利范围所做的等同设计，均应为本实用新型的技术所涵盖。
