实用新型属于桌子技术领域，尤其是涉及一种面板可延伸的床上用桌。

背景技术：

床上桌是一种可以放在床上用的小桌子，可以让我们在床上玩笔记本上网、写字 、阅读等。当前市场上的床上桌种类繁多，其结构通常是由一块桌板和四根可以收叠的桌脚组成。这种结构的床上桌虽结构简单、制造成本低廉，但是桌板的面积一般较少，在放置笔记本电脑后剩余的空间就很少了，难以在放置资料、查阅的书籍等。

技术实现要素：

本实用新型为了克服现有技术的不足，提供一种桌板使用面积可变、实用面积大的面板可延伸的床上用桌。

为了实现上述目的，本实用新型采用以下技术方案：一种面板可延伸的床上用桌，包括桌板和对称设于桌板两端上的四桌腿，所述桌板下表面设有四个U形连接套，所述桌腿上端活动连接于该U形连接套，进而可相对桌板进行收叠；所述桌板包括中间板和可上下翻转连接于该中间板的两侧板，所述两侧板与中间板之间设有用于限位所述两侧板于展开状态的展开结构；该展开结构包括设于所述中间板上的第一限位通道、设于所述两侧板下表面的第二限位通道、可穿设至该第一限位通道和第二限位通道内的限位杆及用于容置该限位杆的放置腔。本实用新型中桌板可进行延伸，增大桌板的使用面积；通过展开结构有效将两侧板限制在展开状态，增强桌板的抗压能力；限位杆插入至限位通道内即可有效实现对两侧板的定位，操作简便，结构简单；限位杆在未使用时可直接置于所述放置腔内，不会随意放置而丢失，且放置腔设置于两侧板内，不会占用过多的空间，节省空间。

进一步的，所述第一限位通道和第二限位通道一端均设为便于所述限位杆插入的喇叭状扩口端；限位杆插入时更为便利。

进一步的，所述放置腔设于所述两侧板外端部，该放置腔的长度等于所述限位杆的长度，该限位杆外端设有一拉环；方便将限位杆有放置腔内拉出。

进一步的，还包括一用于将两侧板定位至弯曲位置的定位件；进而两侧板未使用时，可对两侧板进行收置，减少空间占用。

更进一步的，所述定位件包括固设于所述两侧板下表面的子粘扣带和设于所述中间板下表面的母粘扣带；收置操作方便。

综上所述，本实用新型中桌板可进行延伸，增大桌板的使用面积；通过展开结构有效将两侧板限制在展开状态，增强桌板的抗压能力。

附图说明

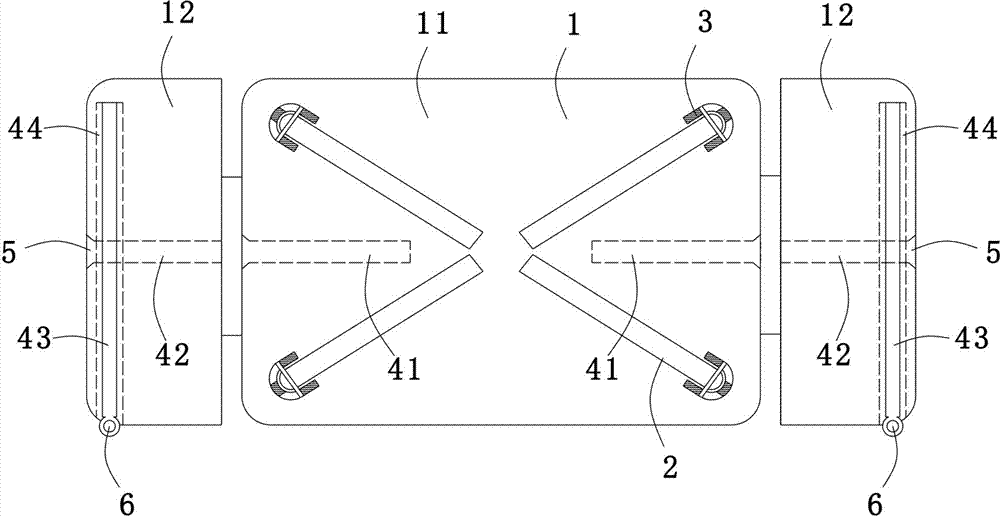

图1为本实用新型的结构示意图一。

图2为本实用新型的结构示意图二。

图3为本实用新型的局部示意图。

具体实施方式

为了使本技术领域的人员更好的理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述。

如图1-3所示，一种面板可延伸的床上用桌，包括桌板1和对称设于桌板两端上的四桌腿2，桌腿2分别分布于四个边角的位置，所述桌腿2可相对桌板1进行收叠，在未使用时将桌腿进行收叠，减少空间占地；具体的，所述桌板1下表面对应于四个边角的位置设有四个U形连接套3，所述桌腿2上端铰接在该U形连接套3上，实现两者的活动连接；进一步的，所述桌板1包括中间板11和两侧板12，该两侧板12的其中一端可上下翻转连接于该中间板11上，进而当桌板面积不够时，即可将两侧板翻出，增大桌板的面积；进一步的，所述两侧板12与中间板11之间设有展开结构，该展开结构用于限位所述两侧板于展开状态，进而防止两侧板在使用过程中向下翻转；具体的，该展开结构包括第一限位通道41、第二限位通道42、限位杆43以及放置腔44，所述第一限位通道41设于所述中间板11内，其横截面设置为圆形，且该第一限位通道41设置为两条，分别分布在中间板的左右两端，两第一限位通道均为其中一侧开口设置；所述第二限位通道42设置于所述两侧板12上，其横截面设置为圆形，第二限位通道开设在所述两侧板内，其两端均为开口，该开口分别为与两侧板12的两端部上；所述两侧板的长度小于所述限位杆的长度，进而第二限位通道的长度小于所述限位杆43的长度；当两侧板展开时，所述第一限位通道41和第二限位通道42可相互连通，进而限位杆43可穿设至该第一限位通道和第二限位通道内；优选的，该第一限位通道41和第二限位通道42的长度相加应刚好等于限位杆43的长度；优选的，所述第一限位通道和第二限位通道供限位杆插入的一端均设为喇叭状扩口端5，进而便于所述限位杆43插入。

进一步的，所述放置腔44用于在两侧板收置时容置该限位杆43；该放置腔设于所述两侧板外端部，放置腔44的横截面也设置为圆形，且其长度与限位杆设置为相等；优选的，所述限位杆43外端设有一拉环6；我们还设置了一定位件，该定位件用于将两侧板12定位至弯曲位置；具体的，所述定位件包括固设于所述两侧板12下表面的子粘扣带和设于所述中间板11下表面的母粘扣带。

两侧板未使用时，其翻转至与中间板平行的位置，子粘扣带和母粘扣带相互粘合，将两侧板限制在该位置上；当需要增大桌板的面积使，将两侧板向外翻动，子粘扣带和母粘扣带相互脱离；之后取下放置腔内的限位杆，并将两侧板翻转到与中间板水平的位置上，此时两限位通道相连通；之后将限位杆插入至限位通道内，即可将两侧板限制在展开位置。

显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。
