一种便携式野外遮光画架的制作方法

本实用新型涉及一种美术用具，具体是一种便携式野外遮光画架。

背景技术：

美术用画架是美术素描、绘画时常用来垫画纸的用具，一个好的绘画用具对绘画者的作品有着一定的关系，但是在野外绘画时，在阳光的天气下，强光对绘画者的眼睛是一种煎熬，而且画板的便捷性也显得很重要。

技术实现要素：

本实用新型的目的在于提供一种便携式野外遮光画架，以解决上述背景技术中提出的问题。

为解决上述技术问题，本实用新型提供了如下技术方案：

一种便携式野外遮光画架，包括支撑架、伸缩杆和移动装置；所述支撑架上部设置有画板和置物台，底端设置有移动装置，顶端设置有挡光板，背面通过转轴与伸缩杆相连接；所述画板与支撑架固定连接，画板顶端与挡光板固定连接，底端设置有置物台，且与置物台固定连接，上部设置有纸夹；所述纸夹设置有两个；所述置物台与支撑架固定连接，且与话板固定连接；所述挡光板底端与支撑架和画板固定连接，顶端设置有把手，且与把手固定连接；所述把手由支柱、防滑套和指槽组成；所述支杆上部设置有防滑套，防滑套上部设置有指槽；所述伸缩杆通过转轴与支撑架连接，底端设置有套筒，且与套筒活动连接；所述套筒顶端设置有伸缩杆，底部设置有防滑底套，上部设置有锁紧螺钉；所述锁紧螺钉通过套筒与伸缩杆相连接；所述移动装置由滚轮、Y形连接杆、支撑块、旋拧把手、螺纹杆和锁紧螺母组成；所述Y形连接杆一端设置有滚轮，另一端设置有螺纹杆；所述螺纹杆顶端设置有旋拧把手，底端设置有支撑块，螺纹杆上部设置有锁紧螺母。

作为本实用新型进一步的方案：所述防滑底套用橡胶材料制成。

作为本实用新型再进一步的方案：所述滚轮为万向轮。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，设计合理，顶端的把手使得画板能够用手提着在野外进行绘画，而且把手上部设置有防滑套，能够提着舒服点，移动装置能够将画板在地上拉着，而且放置时能够使用支撑块增加平稳性，挡光板能够有效的达到挡光的作用，使野外绘画更舒适。

附图说明

图1为一种便携式野外遮光画架的结构示意图。

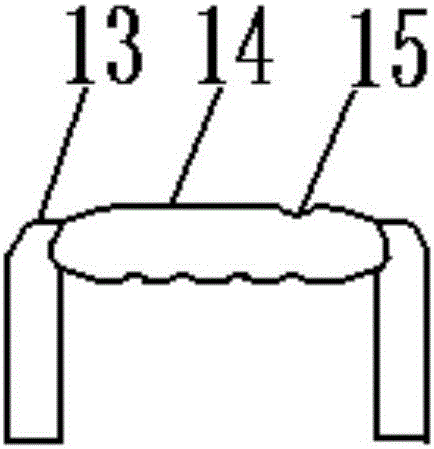

图2为一种便携式野外遮光画架中把手的结构示意图。

图3为一种便携式野外遮光画架中移动装置的结构示意图。

图中：1-把手，2-支撑架，3-转轴，4-伸缩杆，5-锁紧螺钉，6-套筒，7-防滑套，8-挡光板，9-纸夹，10-画板，11-置物台，12-移动装置，13-支杆，14-防滑套，15-指槽，16-滚轮，17-Y形连接杆，18-旋拧把手，19-螺纹杆，20-锁紧螺母，21-支撑块。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，本实施例提供了一种便携式野外遮光画架，包括支撑架2、伸缩杆4和移动装置12；所述支撑架2上部设置有画板10和置物台11，底端设置有移动装置12，顶端设置有挡光板8，背面通过转轴3与伸缩杆4相连接，起支撑作用；所述画板8与支撑架2固定连接，画板10顶端与挡光板8固定连接，底端设置有置物台11，且与置物台11固定连接，上部设置有纸夹9；所述纸夹9设置有两个，用来夹住画纸，方便描绘；所述置物台11与支撑架2固定连接，且与画板10固定连接，能够放置物品；所述挡光板8底端与支撑架2和画板10固定连接，顶端设置有把手1，且与把手1固定连接，用来挡住强光，防止野外强光影响绘者视线；所述把手1由支杆13、防滑套14和指槽15组成；所述支杆13上部设置有防滑套14，防滑套14上部设置有指槽15，能够方便绘者提携，且能够增加手指的舒适度；所述伸缩杆4通过转轴3与支撑架2连接，底端设置有套筒6，且与套筒6活动连接，能够通过转轴3旋转，且在套筒6内进行伸缩；所述套筒6顶端设置有伸缩杆4，底部设置有防滑底套7，上部设置有锁紧螺钉5，起支撑作用；所述防滑底套7用橡胶材料制成，起防滑作用；所述锁紧螺钉5通过套筒6与伸缩杆4相连接，能够锁紧固定住调整后的伸缩杆4；所述移动装置12由滚轮16、Y形连接杆17、支撑块21、旋拧把手18、螺纹杆19和锁紧螺母20组成；所述滚轮16为万向轮；所述Y形连接杆17一端设置有滚轮16，另一端设置有螺纹杆19，起到连接和支撑作用；所述螺纹杆19顶端设置有旋拧把手18，底端设置有支撑块21，螺纹杆19上部设置有锁紧螺母20，通过旋拧把手18调整支撑块21的高度，再通过锁紧螺母20固定，使滚轮16离地，支撑块21接触地面，达到支撑作用，且保护滚轮16。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
