高脚藤织吧椅的制作方法

本实用新型涉及家具技术领域，尤其是指高脚藤织吧椅。

背景技术：

现有的吧椅都是金属或塑料制成的固定式结构，靠背不能调节。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种造型新颖、透气性好、靠背可上下调节的高脚藤织吧椅。

为实现上述目的，本实用新型所提供的技术方案为：高脚藤织吧椅，它包括有高脚架，高脚架顶部设有藤织坐垫，藤织坐垫后侧的高脚架向后上方倾斜延伸形成弧形的靠背架，靠背架前侧活动安装有藤织靠背；所述的靠背架由两条内弧面向前的金属支架构成，两条金属支架顶部通过顶梁连接固定，每条金属支架的两侧均设有弧槽，藤织靠背后侧固定有滑座，滑座后侧设有凹槽，凹槽宽度与金属支架宽度相配合，滑座通过凹槽活动套装在金属支架前侧，凹槽两侧侧壁上设有前滑轮和后滑轮，前滑轮与金属支架前侧的内弧面接触，后滑轮位于弧槽内，滑座一侧设有锁紧螺栓。

所述的藤织靠背两侧侧壁向前延伸形成U形护背边。

所述的弧槽由上至下分布，其弧度与金属支架的内弧面平行。

所述的高脚架底部四个方向上各设一条支脚，支脚下部向外呈弧形折弯形成防倒位，支脚高度为0.7~1.3m，支脚下部设有脚踏环，脚踏环表面通过竹藤缠绕形成外套。

所述的藤织坐垫、藤织靠背内均设有由原木或金属管制成的内架，内架表面通过山藤或竹蔑编织包覆成形表层。

所述的前滑轮为两个，位于凹槽侧壁的上下两端，后滑轮为一个，位于凹槽侧壁的中部，前滑轮、后滑轮之间形成滑动区。

本实用新型在采用上述方案后，采用藤织坐垫和靠背造型新颖，透气性好，靠背在前、后滑轮的作用下在金属支架上滑动调节，调节好后通过锁紧螺栓锁紧即可，采用可上下调节的靠背可以适应不同人群的使用需求。

附图说明

图1为本实用新型的整体结构示意图。

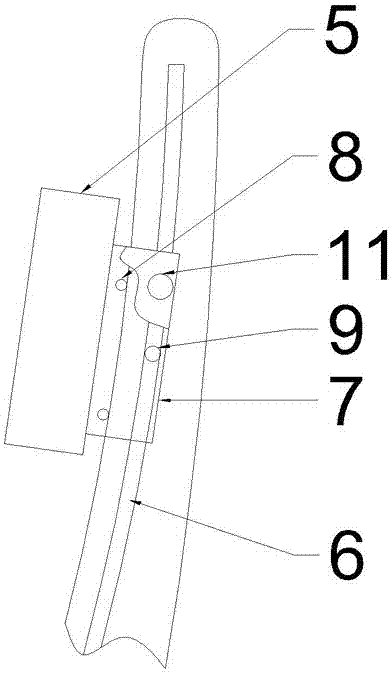

图2为本实用新型的藤织靠背安装示意图。

图3为本实用新型的前、后滑轮分布示意图。

具体实施方式

下面结合所有附图对本实用新型作进一步说明，本实用新型的较佳实施例为：参见附图1至附图3，本实施例所述的高脚藤织吧椅，它包括有高脚架1，所述的高脚架1底部四个方向上各设一条支脚，支脚下部向外呈弧形折弯形成防倒位，支脚高度为0.7~1.3m，支脚下部设有脚踏环3，脚踏环3表面通过竹藤缠绕形成外套，高脚架1顶部设有藤织坐垫2，藤织坐垫2后侧的高脚架1向后上方倾斜延伸形成弧形的靠背架4，靠背架4前侧活动安装有藤织靠背5，藤织靠背5两侧侧壁向前延伸形成U形护背边，所述的藤织坐垫2、藤织靠背5内均设有由原木或金属管制成的内架，内架表面通过山藤或竹蔑编织包覆成形表层；所述的靠背架4由两条内弧面向前的金属支架构成，两条金属支架顶部通过顶梁连接固定，每条金属支架的两侧均设有弧槽6，所述的弧槽6由上至下分布，其弧度与金属支架的内弧面平行，藤织靠背5后侧固定有滑座7，滑座7后侧设有凹槽10，凹槽10宽度与金属支架宽度相配合，滑座7通过凹槽10活动套装在金属支架前侧，凹槽10两侧侧壁上设有前滑轮8和后滑轮9，前滑轮8与金属支架前侧的内弧面接触，后滑轮9位于弧槽6内，所述的前滑轮8为两个，位于凹槽10侧壁的上下两端，后滑轮9为一个，位于凹槽10侧壁的中部，前滑轮8、后滑轮9之间形成滑动区，滑座7一侧设有锁紧螺栓11。本实施例采用藤织坐垫和靠背造型新颖，透气性好，靠背在前、后滑轮的作用下在金属支架上滑动调节，调节好后通过锁紧螺栓锁紧即可，采用可上下调节的靠背可以适应不同人群的使用需求。

以上所述之实施例只为本实用新型之较佳实施例，并非以此限制本实用新型的实施范围，故凡依本实用新型之形状、原理所作的变化，均应涵盖在本实用新型的保护范围内。
