一种防堵除螨吸头及其除螨仪的制作方法

本实用新型涉及清洁用家用电器技术领域，尤其涉及除尘除螨装置，具体为一种防堵除螨吸头及其除螨仪。

背景技术：

市场上现有的吸尘除螨产品包括吸头和机身，吸头在吸柔软的皮革或织物表面时，吸口容易被织物堵塞，造成吸力下降衰减，无法完成吸尘功能。

技术实现要素：

本实用新型的目的在于改进除螨仪的吸头部分，在吸头工作过程中能阻挡被吸起的织物挡住吸口，阻止吸头吸力的衰减。本实用新型的目的是通过以下技术方案实现。

进一步的，一种防堵除螨吸头，所述吸头为套筒形结构且下端开口，套筒下端面为环形，套筒内壁设置有吸口，吸口下端设置有防止织物吸入的阻挡装置，所述阻挡装置为自吸口壁向下倾斜的突起物。

进一步的，所述突起物为顶端具有圆弧面的柱状物。

进一步的，所述突起物与水平方向的夹角为15~30度。

进一步的，所述突起物与水平方向的夹角为18.5度。

进一步的，所述突起物的长度小于套筒下端面内环半径且大于所述内环半径的1/3。

进一步的，所述套筒下端面设置有紫外灯。

一种包含所述除螨吸头的除螨仪。

进一步的，所述除螨仪还包括主机手柄体，所述主机手柄体包括外壳和外壳内依次设置的储尘过滤装置、电机、电池和控制装置，所述电池所在位置对应的外壳部分设置有出风结构。

本实用新型的有益效果是：

1）本实用新型吸头通过在吸口处设置专门的阻挡装置，阻挡被吸起的织物挡住吸口，从而实现吸力持久使用不衰减。

2）本实用新型的除螨仪采用一种全新的结构排布方式，吸头圆环造型位于前端，后部的尘杯、电机、电池、排风等一一排序位于后端，是一种全新的造型；使除螨仪产品小巧，方便携带，使用者可以在任意时间，任意地点除螨，阻断螨虫对人的伤害。

下面结合附图及具体实施方式对本实用新型作进一步详细说明。

附图说明

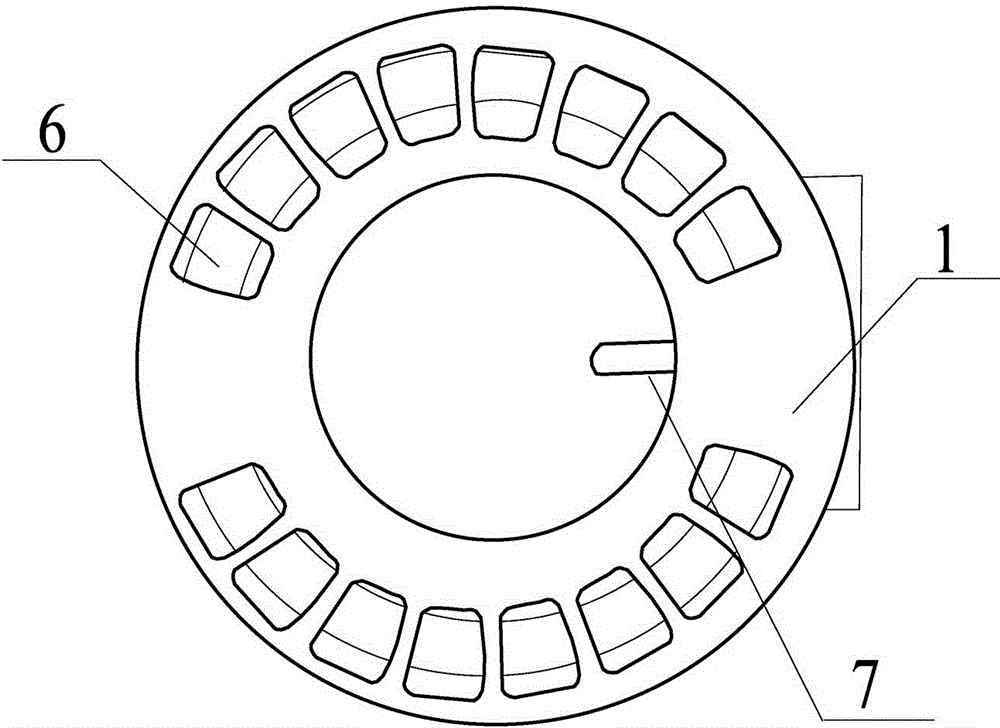

图1为本实用新型吸头结构示意图；

图2为本实用新型吸头纵向剖视图；

图3为本实用新型除螨仪结构示意图。

附图标记：1.吸头；2.连接件；3.主机手柄体；4.出风结构；5.吸口；6.紫外灯；7.阻挡装置。

具体实施方式

实施例1

如图1、2一种防堵除螨吸头，吸头1为套筒形结构且下端开口，套筒下端面为环形，套筒内壁设置有吸口5，吸口5下端设置有防止织物吸入的阻挡装置7，所述阻挡装置7为自吸口壁向下倾斜的突起物。

突起物为顶端具有圆弧面的柱状物。突起物与水平方向的夹角为15~30度。优选突起物与水平方向的夹角为18.5度。突起物的长度小于套筒下端面内环半径且大于内环半径的1/3。套筒下端面设置有紫外灯6，紫外灯6沿套筒下端面圆周分布。

实施例2

如图3所示，一种包含实施例1中除螨吸头的除螨仪。所述除螨仪还包括主机手柄体3（吸头1与主机手柄体3之间通过连接件2连接），主机手柄体3包括外壳和外壳内依次设置的储尘过滤装置、电机、电池和控制装置，所述电池所在位置对应的外壳部分设置有出风结构4。
