一种应用于老年人洗浴的多功能防摔热水器的制作方法

本发明涉及家用电器领域，具体涉及一种应用于老年人洗浴的多功能防摔热水器。

背景技术：

老人体力、反应能力和平衡能力均较差，且骨质较脆，在洗浴时需他人陪同，防止老人摔倒。随着近年来独居老人的增多，儿女不在身边使得老人的洗浴成为儿女所担心的问题，浴室内地面湿滑，且长时间站立对老人的体力耗费较大，因此老人独自沐浴危险性极高，因此需要一种应用于老年人洗浴的多功能防摔热水器来解决上述问题。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种应用于老年人洗浴的多功能防摔热水器。

本发明通过以下技术方案来实现上述目的：

一种应用于老年人洗浴的多功能防摔热水器，包括底座、前壳和后壳，所述底座内部设置有对流吸热装置，所述底座顶部安装有聚水盘，所述聚水盘顶部安装有防滑垫，所述防滑垫上设置有排水孔，所述底座上部设置有热水器主体，所述热水器主体前侧安装有所述前壳，所述热水器主体后侧安装有所述后壳，所述热水器主体中部偏下侧设置有座椅，所述座椅的椅面设置为座椅传热管路，所述座椅一侧设置有花洒底座，所述热水器主体中部安装有两个淋浴喷头、换向阀和开关，所述热水器主体一侧底部设置有自来水进水口，所述热水器主体内部中间设置有所述换向阀、座椅传热管路进水管、座椅传热管路出水管、出水口、出水管，所述热水器主体内部上侧设置有水泵、水电隔离板、蜂窝发热体、磁化器，所述热水器主体顶部安装有浴霸，所述出水口连接有花洒，所述热水器主体的出水口一侧安装有花洒座和香皂盒。

本实施例中，老人可坐在所述座椅上进行沐浴，通过所述换向阀可以在所述淋浴喷头与所述花洒之间进行切换，工作时，热水先进入所述座椅传热管路进行座椅加热，使用花洒时可以将其临时悬挂在所述花洒底座上，沐浴过程中流下的废水经所述聚水盘流入所述对流吸热装置，由于废水存在余温，可对流经所述自来水管道内的冷水进行预热，使通向所述蜂窝发热体的水温高于自来水水温，降低对冷水加热的能源消耗。

本实施例中，所述自来水进水口螺纹连接所述对流吸热装置内部的管路，所述对流吸热装置的管路尾端螺纹连接进水管，所述进水管螺纹连接所述水泵，所述水泵通过管路螺纹连接所述蜂窝发热体，所述蜂窝发热体出口端通过所述磁化器螺纹连接所述座椅传热管路进水管，所述座椅传热管路进水管通过管路接口螺纹连接所述座椅传热管路，所述座椅传热管路出口侧通过管路接口螺纹连接所述座椅传热管路出水管，所述座椅传热管路出水管通过所述换向阀螺纹连接所述出水口和所述出水管，所述出水口通过螺纹管连接所述花洒，所述出水管螺纹连接所述淋浴喷头。

本实施例中，所述底座四周设置有底座排水口，所述底座与所述对流吸热装置进水侧对应位置设置有尾部排水口。

本实施例中，所述聚水盘左上角通过卡槽镶嵌有排水过滤网，所述排水过滤网的位置与所述对流吸热装置的出水侧相对应。

本实施例中，所述换向阀设置在所述淋浴喷头下侧，所述开关设置在所述淋浴喷头上侧，且所述淋浴喷头、所述换向阀及所述开关均通过孔位镶嵌在所述热水器主体上。

本实施例中，所述对流吸热装置为呈W型折弯的管路与将管路包裹在内的中空矩形壳体。

本实施例中，所述座椅采用合金或玻璃钢制作而成，所述座椅底部的支撑脚采用加硬铝合金制作而成，所述座椅的椅面上铺设有PU防滑防冻软质材料，且椅面中间设置有漏水孔。

有益效果在于：通过设置座椅，使得老人可坐在座椅上进行沐浴，降低体力消耗；通过设置防滑垫，可以防止老人沐浴时滑倒；通过设置对流吸热装置，不仅可以缩短使用过程中水的加热时间，还可对废水的余温进行回收利用，降低对冷水加热的能量消耗。

附图说明

图1是本发明所述一种应用于老年人洗浴的多功能防摔热水器的空间立体图；

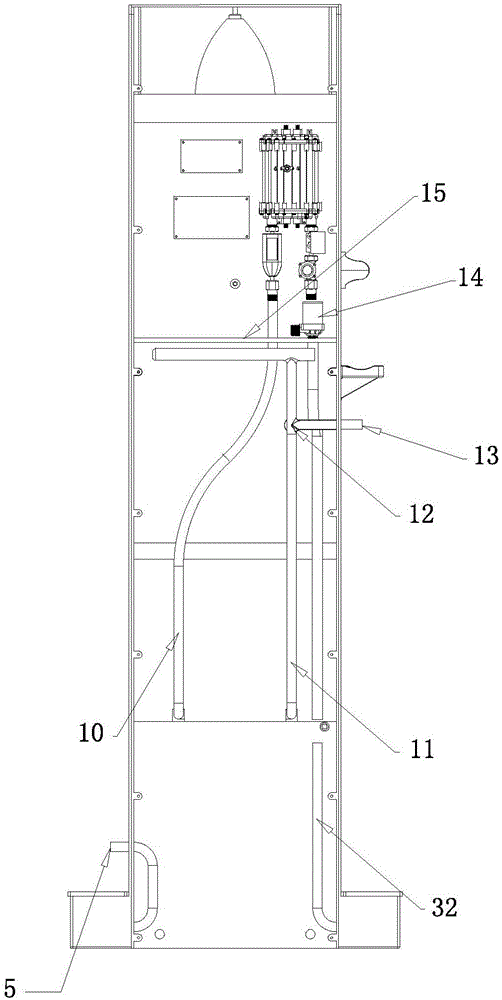

图2是本发明所述一种应用于老年人洗浴的多功能防摔热水器的内部示意图；

图3是本发明所述一种应用于老年人洗浴的多功能防摔热水器的爆炸图。

附图标记说明如下：

1、防滑垫；2、底座；3、底座排水口；4、尾部排水口；5、自来水进水口；6、座椅传热管路；7、淋浴喷头；8、前壳；9、后壳；10、座椅传热管路进水管；11、座椅传热管路出水管；12、换向阀；13、出水口；14、水泵；15、水电隔离板；16、花洒；17、花洒底座；18、排水过滤网；19、聚水盘；20、对流吸热装置；21、排水孔；22、座椅；23、热水器主体；24、开关；25、浴霸；26、蜂窝发热体；27、磁化器；28、出水管；29、水泵；30、花洒座；31、香皂盒；32、进水管。

具体实施方式

下面结合附图对本发明作进一步说明：

如图1-图3所示，一种应用于老年人洗浴的多功能防摔热水器，包括底座2、前壳8和后壳9，底座2内部设置有对流吸热装置20，底座2顶部安装有聚水盘19，聚水盘19实现废水的定向流动，聚水盘19顶部安装有防滑垫1，防滑垫1上设置有排水孔21，底座2上部设置有热水器主体23，热水器主体23前侧安装有前壳8，热水器主体23后侧安装有后壳9，热水器主体23中部偏下侧设置有座椅22，座椅22的椅面设置为座椅传热管路6，从而为用户提供更好的使用体验，座椅22一侧设置有花洒底座2，热水器主体23中部安装有两个淋浴喷头7、换向阀12和开关24，热水器主体23一侧底部设置有自来水进水口5，热水器主体23内部中间设置有换向阀12、座椅传热管路进水管10、座椅传热管路出水管11、出水口13、出水管28，热水器主体23内部上侧设置有水泵29、水电隔离板15、蜂窝发热体26、磁化器27，热水器主体23顶部安装有浴霸25，采用200W功率的浴霸25并安装在热水器顶部，出水口13连接有花洒16，热水器主体23的出水口一侧安装有花洒座30和香皂盒31。

本实施例中，老人可坐在座椅22上进行沐浴，通过换向阀12可以在淋浴喷头7与花洒16之间进行切换，工作时，热水先进入座椅传热管路6进行座椅加热，使用花洒16时可以将其临时悬挂在花洒底座17上，沐浴过程中流下的废水经聚水盘19流入对流吸热装置20，由于废水存在余温，可对流经自来水管道内的冷水进行预热，使通向蜂窝发热体26的水温高于自来水水温，降低对冷水加热的能源消耗。

本实施例中，自来水进水口5螺纹连接对流吸热装置20内部的管路，对流吸热装置20的管路尾端螺纹连接进水管32，进水管32螺纹连接水泵14，水泵14通过管路螺纹连接蜂窝发热体26，蜂窝发热体26采用X8/X9发热体，蜂窝发热体26出口端通过磁化器27螺纹连接座椅传热管路进水管10，座椅传热管路进水管10通过管路接口螺纹连接座椅传热管路6，座椅传热管路6出口侧通过管路接口螺纹连接座椅传热管路出水管11，座椅传热管路出水管11通过换向阀12螺纹连接出水口13和出水管28，从而实现用户需求在花洒16和淋浴喷头7之间自行切换，出水口13通过螺纹管连接花洒16，出水管28螺纹连接淋浴喷头7。

本实施例中，底座2四周设置有底座排水口3，底座2与对流吸热装置20进水侧对应位置设置有尾部排水口4；聚水盘19左上角通过卡槽镶嵌有排水过滤网18，排水过滤网18的位置与对流吸热装置20的出水侧相对应；换向阀12设置在淋浴喷头7下侧，开关24设置在淋浴喷头7上侧，且淋浴喷头7、换向阀12及开关24均通过孔位镶嵌在热水器主体23上；对流吸热装置20为呈W型折弯的管路与将管路包裹在内的中空矩形壳体；座椅22采用合金或玻璃钢制作而成，使其最大可承受200kg重量压力,座椅22底部的支撑脚采用加硬铝合金制作而成，座椅22的椅面上铺设有PU防滑防冻软质材料，且椅面中间设置有漏水孔。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其效物界定。
