一种美术用画作展示架及使用方法与流程

本发明涉及美术装置技术领域，具体为一种美术用画作展示架及使用方法。

背景技术：

随着经济的繁荣昌盛，人们生活水平的不断的提高，生产技术的发展越来越好，人们对自己时间的利用越来越苛刻，生活中，我们对于设备的要求越来越高，希望能够通过对设备的创新来提高设备的工作效率，减少工作时间，提高使用效率，使之发挥出最大的价值，随着科技的发展，美术用画作展示装置有了很大程度的发展，它的发展给人们在对画作进行展示时带来了很大的便利，其种类和数量也正在与日俱增。目前市场上的美术用画作展示装置虽然种类和数量非常多，但是大多数的美术用画作展示装置在使用时一次只能够展示一幅或两幅画作，并且在固定不同尺寸的画作时操作较为麻烦，使用不够方便。

技术实现要素：

本发明的目的在于提供一种美术用画作展示架，以解决上述背景技术提出的目前市场上的美术用画作展示装置一次只能够展示一或两幅画作，并且使用不够方便的问题。

为实现上述目的，本发明提供如下技术方案：一种美术用画作展示架，包括灯罩、手柄、底座、主展示架、滑块和侧展示架，所述灯罩内侧连接有主架，且主架外部设置有滑动柱，所述手柄底端连接有主架，且手柄下方安装有挂钩弹簧，所述挂钩弹簧底部连接有挂钩，所述底座上方安装有轴承体，且轴承体上方固定有主架，所述主展示架内侧连接有滑动柱，所述滑块上下两侧分别连接有主展示架和限位杆，所述限位杆上下两端设置有画框固定槽，且限位杆内部安装有弹性件，所述侧展示架内侧连接有滑动柱，所述灯罩内部安装有led照射灯。

优选的，所述主架内部为空心结构，且主架通过轴承体与底座构成转动结构，并且转动范围为0-360°。

优选的，所述底座底端外部为圆环形凹槽结构，且凹槽的外形尺寸与挂钩的外形尺寸相吻。

优选的，所述主展示架和侧展示架均与主架滑动连接，且限位杆与主展示架和侧展示架均为滑动连接。

优选的，所述限位杆的结构为伸缩结构。

本发明还包括一种美术用画作展示架使用方法，步骤如下：

s1、将电源线从底座中穿过主架，并与两侧的灯罩相连接；

s2、根据需要展示的画作的大小规格在滑动柱上调整主展示架的位置；

s3、主展示架的位置调整好之后，通过滑块调整限位杆的位置；

s4、将画作的上边框卡在上方的画框固定槽中，然后拉动限位杆以及限位杆内部的弹性件，使下方的画框固定槽能够卡住画作的下边框；

s5、画作在弹性件的收缩作用力的作用下会被固定牢固；

s6、通过手柄转动主架，主架通过轴承体能够进行全方位的转动；

s7、将挂钩通过挂钩弹簧钩在底座上的凹槽即可固定住主架；

s8、打开led照射灯进行照射。

优选的，在侧展示架上固定画作，同时展示四幅画作。

与现有技术相比，本发明的有益效果是：该美术用画作展示架的主架内部为空心结构，且主架通过轴承体与底座构成转动结构，并且转动范围为0-360°，能够将导线穿过主架的内部与灯罩进行连接，并且能够进行全角度的转动，方便展示不同方向的画作，底座底端外部为圆环形凹槽结构，且凹槽的外形尺寸与挂钩的外形尺寸相吻，能够通过挂钩钩在底座中的凹槽内来固定住主架，防止其转动，使用更加方便，主展示架和侧展示架均与主架滑动连接，且限位杆与主展示架和侧展示架均为滑动连接，能够方便的调整主展示架和侧展示架以及限位杆的位置，以便于对不同尺寸的画作进行固定，限位杆的结构为伸缩结构，能够在固定弹性件不让其发生偏移的同时又不会阻碍弹性件的伸缩，确保弹性件能够正常的进行工作。

附图说明

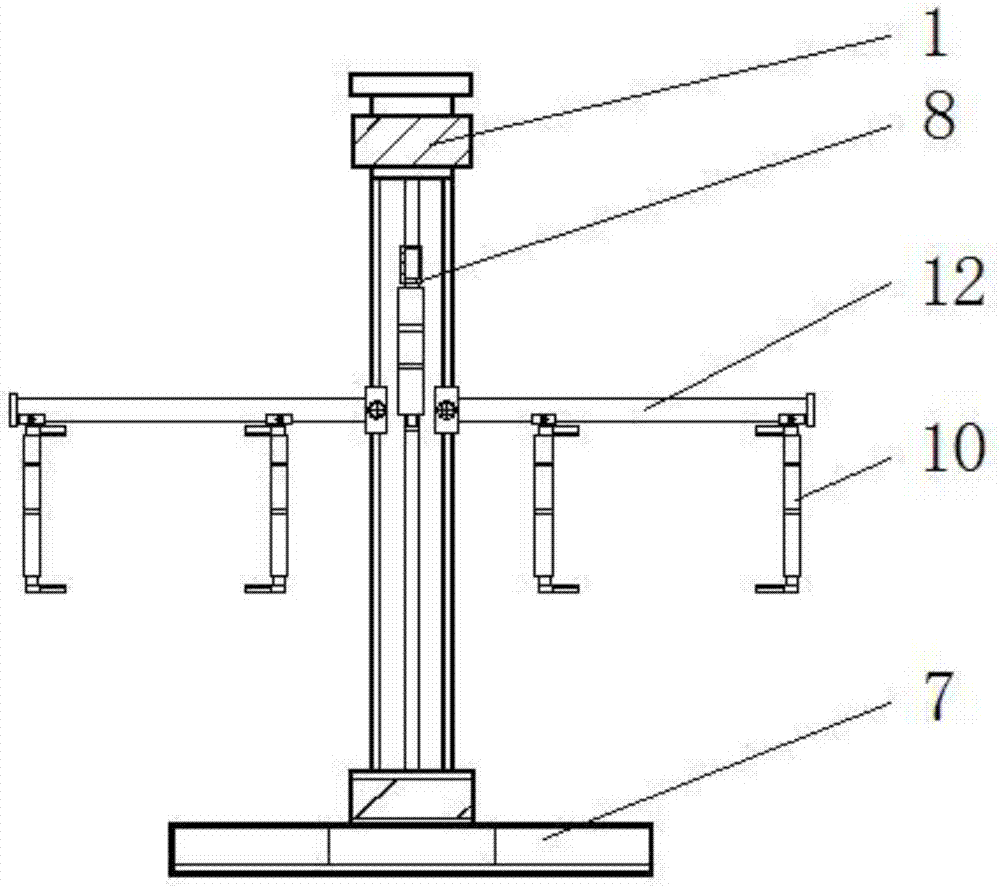

图1为本发明结构示意图；

图2为本发明结构左视图；

图3为本发明结构灯罩内部结构示意图；

图4为本发明结构限位杆内部结构示意图。

图中：1、灯罩，2、主架，3、滑动柱，4、手柄，5、挂钩弹簧，6、挂钩，7、底座，8、主展示架，9、滑块，10、限位杆，11、画框固定槽，12、侧展示架，13、轴承体，14、led照射灯，15、弹性件。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

参阅图1-4，本发明提供一种技术方案：一种美术用画作展示架，包括灯罩1、手柄4、底座7、主展示架8、滑块9和侧展示架12，灯罩1内侧连接有主架2，且主架2外部设置有滑动柱3，主架2内部为空心结构，且主架2通过轴承体13与底座7构成转动结构，并且转动范围为0-360°，能够将导线穿过主架2的内部与灯罩1进行连接，并且能够进行全角度的转动，方便展示不同方向的画作，手柄4底端连接有主架2，且手柄4下方安装有挂钩弹簧5，挂钩弹簧5底部连接有挂钩6，底座7上方安装有轴承体13，底座7底端外部为圆环形凹槽结构，且凹槽的外形尺寸与挂钩6的外形尺寸相吻，能够通过挂钩6钩在底座7中的凹槽内来固定住主架2，防止其转动，使用更加方便，且轴承体13上方固定有主架2，主展示架8内侧连接有滑动柱3，主展示架8和侧展示架12均与主架2滑动连接，且限位杆10与主展示架8和侧展示架12均为滑动连接，能够方便的调整主展示架8和侧展示架12以及限位杆10的位置，以便于对不同尺寸的画作进行固定，滑块9上下两侧分别连接有主展示架8和限位杆10，限位杆10上下两端设置有画框固定槽11，且限位杆10内部安装有弹性件15，限位杆10的结构为伸缩结构，能够在固定弹性件15不让其发生偏移的同时又不会阻碍弹性件15的伸缩，确保弹性件15能够正常的进行工作，侧展示架12内侧连接有滑动柱3，灯罩1内部安装有led照射灯14。

工作原理：在使用该美术用画作展示架时，首先将电源线从底座7中穿过主架2，并与两侧的灯罩1相连接，然后根据需要展示的画作的大小规格在滑动柱3上来调整主展示架8的位置，主展示架8的位置调整好之后，通过滑块9调整限位杆10的位置，限位杆10的位置调整好之后，将画作的上边框卡在上方的画框固定槽11中，然后拉动限位杆10以及限位杆10内部的弹性件15，使下方的画框固定槽11能够卡住画作的下边框，卡好之后，画作在弹性件15的收缩作用力的作用下会被固定牢固，同样的也可以在侧展示架12上固定画作，从而能够同时展示四幅画作，画作固定好之后，通过手柄4转动主架2，主架2通过轴承体13能够进行全方位的转动，如果需要固定住主架2，则将挂钩6通过挂钩弹簧5钩在底座7上的凹槽即可固定住主架2，从而更好的对画作进行展示，在展示的同时，能够打开led照射灯14，通过led照射灯14的照射，能够使画作的展示效果更好，从而完成一系列工作。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
