一种壁挂式大容量旋转鞋柜的制作方法

本发明属于家居日用品领域，涉及一种家用鞋柜，具体为一种壁挂式大容量旋转鞋柜。

背景技术：

现代家居装修设计的时候，通常会在房子门厅口处设置鞋柜，用于进门置换室内鞋以及出门置换室外鞋，鞋柜设置在门厅口处，方便进出时取放鞋子，方便实用。

但是通常情况下，一般城市房子的户型设计时，门厅口处过道比较小，如图1所示，打开门8002，从入户门框8001进入室内，设置在墙体8003上的传统鞋柜8004占用了门厅地面8005本来狭窄的通道；而且鞋柜所占地面8006给人一种堵在门口的感觉，同时，鞋柜一般是侧开门设计，如此给本来狭窄的过道更显得狭窄。人在家居出入的过程中会体验感不好。

而且由于传统鞋柜8004多采用嵌入式立在门厅过道上，其一般不会做的比较高大，因此容量有限，放不了太多的鞋子，若家庭成员较多或者购置鞋子较多的情况下，需要额外配置鞋柜，无形有占用了有限的室内面积。

技术实现要素：

本发明的目的是针对以上问题，提供一种壁挂式大容量旋转鞋柜，采用圆形结构悬空挂在门厅出入口处的墙体上，采用旋转口取放鞋子，不占用过道空间，有效利用了室内空间，而且容量大，取放方便可视感强。

为实现以上目的，本发明采用的技术方案是：一种壁挂式大容量旋转鞋柜，它包括圆筒状的鞋柜体（1），鞋柜体（1）背面固定在墙体上，开口面朝向外侧；鞋柜体（1）内通过若干个辐条板（101）分隔成多个置鞋腔（102）；所述鞋柜体（1）内部中心设置有圆形内墙板（103）且其中心端面设置有转轴孔（105），所述转轴孔（105）内配合设置有转动盘（2）的转轴（202），所述转动盘（2）的表面设置有用于取放鞋子的取放口（201）。

进一步的，所述辐条板（101）为可拆卸结构，所述内墙板（103）外侧上设置有若干个用于安装辐条板（101）的插槽，对应的所述鞋柜体（1）的内侧面圆弧上也设置有用于安装辐条板（101）的插槽。

进一步的，所述内墙板（103）围成圆筒状，其内设置有转动支撑（104），转动支撑（104）的端面中心设置有转轴孔（105）。

进一步的，所述转动盘（2）的内侧端面与转轴（202）连接处设置有圆台凸起，所述转轴（202）的末端设置有膨胀头（203）。

进一步的，所述转动盘（2）的表面设置的取放口（201）为扇形结构，其扇形角度为一个预设的置鞋腔（102）所占鞋柜体（1）角度的1.5—2倍。

进一步的，所述鞋柜体（1）背面与墙体连接处设置有安装孔（106），采用膨胀螺丝与墙体固定连接，其至少设置有两组。

进一步的，所述鞋柜体（1）背面与墙体连接处设置有挂钩（3），对应的墙体上设置有挂扣（4），鞋柜体（1）通过挂钩（3）安装在挂扣（4）上。

进一步的，所述转动盘（2）上设置有标识牌（204），其采用镂空形式雕刻在转动盘（2）上。

进一步的，所述转动盘（2）表面设置有透光板（205）。

进一步的，所述转动盘（2）上设置的透光板（205）为半圆弧形，其弧形开口对准取放口（201）。

本发明的有益效果：本发明提供了一种壁挂式大容量旋转鞋柜，采用圆形结构悬空挂在门厅出入口处的墙体上，采用旋转口取放鞋子，不占用过道空间，有效利用了室内空间，而且容量大，取放方便可视感强。

1、鞋柜整体采用圆柱状结构，空间利用率最高；单位空间内容量更大。

2、采用了采用圆形结构悬空挂在门厅出入口处的墙体上，采用旋转口取放鞋子，不占用过道空间，有效利用了室内空间。

3、采用转动盘上设置取放口来取放鞋子，方便取放，可视感强。

4、转动盘是上设置有镂空的标识牌或者透光板，方便观察其他置鞋腔内的鞋子情况，方便取放。

5、将辐条板做成可拆卸的结构，可以根据具体情况和喜好，设置不同大小的置鞋腔，方便存取，以适应不同需求；而且在操作过程中灵活方便，不同于传统固定规格的鞋柜。

附图说明

图1为现有门厅处鞋柜结构示意图。

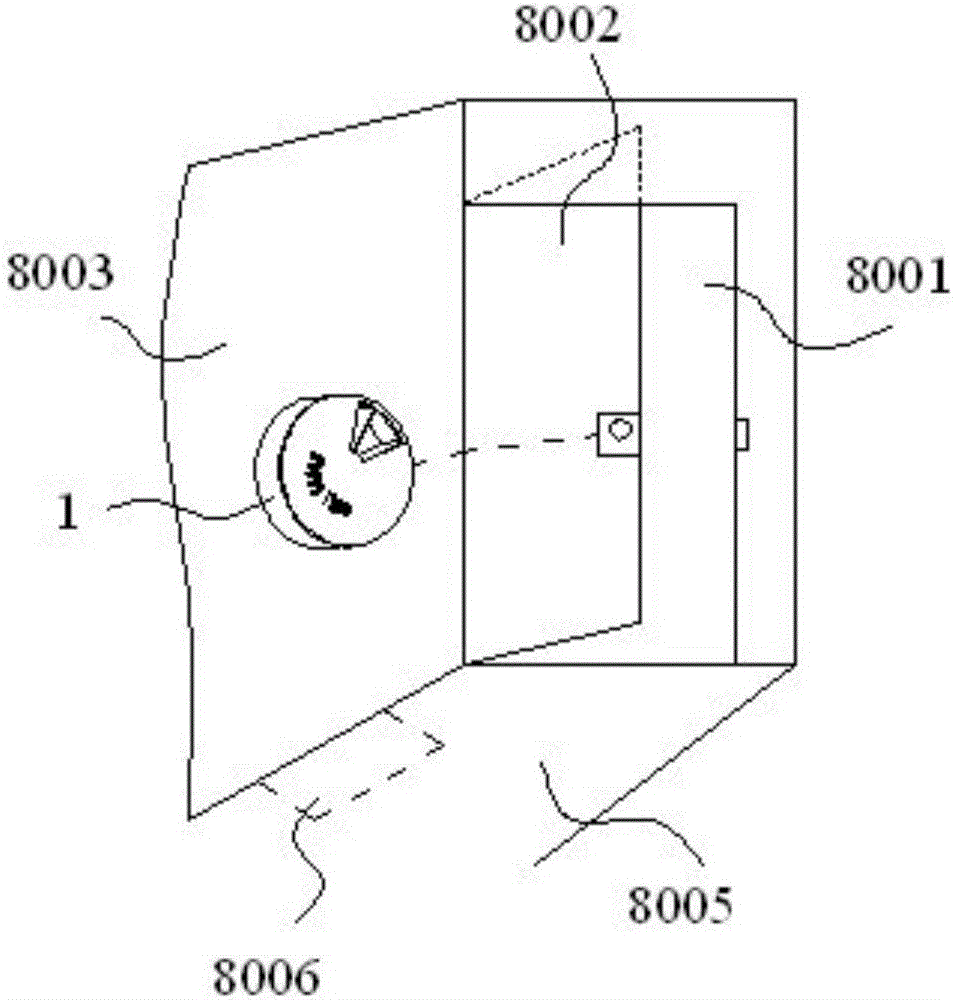

图2为本发明鞋柜安装示意图。

图3为本发明鞋柜立体示意图。

图4为图3中鞋柜主剖视图。

图5为图3中两种视角下的鞋柜分解装配示意图。

图6为图3中鞋柜体1一种安装示意图。

图7为图3中鞋柜体1另一种安装示意图。

图8为图3中转动盘2一种结构示意图。

图9为图3中转动盘2另一种结构示意图。

图中所述文字标注表示为：8001、入户门框；8002、门；8003、墙体；8004、传统鞋柜；8005、门厅地面；8006、鞋柜所占地面；

1、鞋柜体；101、辐条板；102、置鞋腔；103、内墙板；104、转动支撑；105、转轴孔；106、安装孔；

2、转动盘；201、取放口；202、转轴；203、膨胀头；204、标识牌；205、透光板；

3、挂钩；4、挂扣。

具体实施方式

为了使本领域技术人员更好地理解本发明的技术方案，下面结合附图对本发明进行详细描述，本部分的描述仅是示范性和解释性，不应对本发明的保护范围有任何的限制作用。

如图2-图6所示，本发明的具体结构为：一种壁挂式大容量旋转鞋柜，一种壁挂式大容量旋转鞋柜，它包括圆筒状的鞋柜体1，鞋柜体1背面固定在墙体上，开口面朝向外侧；鞋柜体1内通过若干个辐条板101分隔成多个置鞋腔102；所述鞋柜体1内部中心设置有圆形内墙板103且其中心端面设置有转轴孔105，所述转轴孔105内配合设置有转动盘2的转轴202，所述转动盘2的表面设置有用于取放鞋子的取放口201。

优选的，所述辐条板101为可拆卸结构，所述内墙板103外侧上设置有若干个用于安装辐条板101的插槽，对应的所述鞋柜体1的内侧面圆弧上也设置有用于安装辐条板101的插槽。

优选的，所述内墙板103围成圆筒状，其内设置有转动支撑104，转动支撑104的端面中心设置有转轴孔105。

优选的，所述转动盘2的内侧端面与转轴202连接处设置有圆台凸起，所述转轴202的末端设置有膨胀头203。

优选的，所述转动盘2的表面设置的取放口201为扇形结构，其扇形角度为一个预设的置鞋腔102所占鞋柜体1角度的1.5—2倍，如此设计预留了转动时的对准误差，方便将转动盘2的取放口201与对应要取放的置鞋腔102对应，方便取放。

图6为图3中鞋柜体1一种安装示意图，优选的，所述鞋柜体1背面与墙体连接处设置有安装孔106，采用膨胀螺丝与墙体固定连接，图中设置有两组，为加强牢固性也可以设置为3-4组膨胀螺丝固定。

如图7所示为图3中鞋柜体1另一种安装示意图，优选的，所述鞋柜体1背面与墙体连接处设置有挂钩3，对应的墙体上设置有挂扣4，鞋柜体1通过挂钩3安装在挂扣4上。

优选的，所述转动盘2上设置有标识牌204，其采用镂空形式雕刻在转动盘2上。采用镂空的标识牌，一来可以美化转动盘，给人以赏心悦目的感受；同时通过标识牌的镂空，方便知晓其他置鞋腔内的放置情况，也可以投过标识牌来进行换气。

如图9所示为图3中转动盘2另一种结构示意图，优选的，所述转动盘2表面设置有透光板205。采用通光板，方便知晓其他置鞋腔内的放置情况。

优选的，所述转动盘2上设置的透光板205为半圆弧形，其弧形开口对准取放口201。

具体使用时，采用图5、图6中的结构方式进行安装，安装示意图参见图2中模式，鞋柜体1整体通过膨胀螺丝（或者其他紧固件）安装在墙体8003上，推荐安装高度为鞋柜体1的中心与门把手高度等高。

预先设置辐条板101，调整置鞋腔102的大小，具体调整时只要用辐条板102，使之分别对准内墙板103外侧上设置的用于安装辐条板101的插槽，以及对应的所述鞋柜体1的内侧面圆弧上也设置的用于安装辐条板101的插槽。

完成辐条板102的调整后，然后将转动盘2通过转轴202前端的膨胀头203插入到转轴孔105内，膨胀头203进入转轴孔105后，失去转轴支撑104的约束而张开，限制转动盘2向外脱离转轴孔105从而实行固定。

当需要取放鞋子时，只需轻轻转动转动盘2，将取放口201与对应要取放的置鞋腔102对应，方便取放。

至于转动盘2上的标识牌204区域，可以印制各种美好的文字或者图案，例如“Happy Time（快乐时光）”、“财源滚滚”、“花开富贵”，也可以镂空印制各种花卉图案，根据个人喜好而定。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明保护的范围之内。
