一种厨房台面清洁装置的制作方法

本发明涉及厨房台面清洁领域，特别是一种厨房台面清洁装置。

背景技术：

厨房的台面，通常是用来放置一些调料和制作饭菜的食材的，有时也会将一些碗和盘子临时的放置在上面，这样很容易造成台面的不干净，最后整理的时候，最后将台面进行清洁，但是由于台面摆放的东西，有的是比较油腻的，不容易擦掉，对于一些比较难清洁的地方，需要不断的进行清洁，比较的麻烦，而且味道也不好闻，为了满足人们的需要，设计一种自动清洁台面的装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种厨房台面清洁装置。

实现上述目的本发明的技术方案为，一种厨房台面清洁装置，包括一号条形承载板,所述一号条形承载板下表面一端设有电控移动机构，所述一号条形承载板上表面设有蓄水机构，所述一号条形承载板侧表面上设有摆动清洁机构，所述一号条形承载板前表面设有伸缩辅助支撑机构，所述一号条形承载板下表面另一端设有倾斜支撑机构，所述摆动清洁机构由固定连接在一号条形承载板两相对侧表面上且与一号条形承载板相匹配的一组条形固定块、开在每个条形固定块上表面的多个一号条形凹槽、嵌装在其中一组一号条形凹槽内且旋转端为水平的一号微型旋转电机、套装在每个一号微型旋转电机旋转端上且与所对应一号条形凹槽相匹配的一号转动圆杆、设置在其余一号条形凹槽内的二号转动圆杆、套装在每个一号转动圆杆和每个二号转动圆杆上的折形摆动臂、固定连接在每个条形固定块上多个折形摆动臂上且与条形固定块相匹配的扣盖、开在每个条形固定块前表面上的多个竖直豁槽、开在每个竖直豁槽内上表面的一号圆形凹槽、嵌装在每个一号圆形凹槽内且旋转端向下的二号微型旋转电机、套装在每个二号微型旋转电机旋转端上的转动圆盘、嵌装在每个转动圆盘下表面的电控夹手、设置在每个电控夹手内的电控推动杆、套装在每个电控推动杆上的摆动折形清洁臂、套装在每个摆动折形清洁臂上的固定圆筒、开在每个固定圆筒侧表面上的两组二号条形凹槽、嵌装在每个二号条形凹槽内的清洁毛刷、固定连接在一号条形承载板下表面边缘处的两组松紧夹手、设置在每组松紧夹手内的清洁布共同构成的，所述一号条形承载板上表面一端设有控制器，所述控制器的输出端通过导线分别与一号微型旋转电机、二号微型旋转电机、电控推动杆和电控夹手电性连接。

所述伸缩辅助支撑机构由设置在一号条形承载板前表面的多个竖直固定板h、嵌装在每个竖直固定板h前表面上且旋转端向上的三号微型旋转电机、套装在每个三号微型旋转电机旋转端上的电控伸缩杆、套装在每个电控伸缩杆上且与电控伸缩杆相垂直的支撑圆柱、套装在每个支撑圆柱上的承载垫片、设置在每个支撑圆柱侧表面上的红外测距仪共同构成的，所述控制器的输入端通过导线与红外测距仪电性连接，所述控制器的输出端通过导线分别与三号微型旋转电机和电控伸缩杆电性连接。

所述蓄水机构由设置在一号条形承载板上表面的两组支撑立柱、固定连接在两组支撑立柱上表面且与一号条形承载板相匹配的条形承载盒、设置在条形承载盒内的密封隔断、设置在条形承载盒内的微型抽吸泵、设置在条形承载盒两相对侧表面上且与多个摆动折形清洁臂相对应的多个折形空心管、套装在每个折形空心管下端面上的喷水头、一端与微型抽吸泵连接且其另一端与多个折形空心管连接多通管、嵌装在条形承载盒两相对侧表面上的一组倾斜空心杆、套装在每个倾斜空心杆上的水平空心壳、开在每个水平空心壳下表面的多个排泄口、嵌装在每个排泄口内的筛网共同构成的，所述控制器的输出端通过导线与微型抽吸泵电性连接。

所述电控移动机构由固定连接在一号条形承载板下表面一端的矩形块、嵌装在矩形块前表面上的多个电控折形拉伸固定杆、嵌装在每个电控折形拉伸固定杆一端面上的一组水平杆、贯穿每组水平杆的竖直圆轴、套装在每个竖直圆轴上的辅助行走轮、设置在其中一个电控折形拉伸固定杆侧表面上且旋转端与所对应竖直圆轴一端面连接的四号微型旋转电机共同构成的，所述控制器的输出端通过导线分别与四号微型旋转电机和电控折形拉伸固定杆电性连接。

所述倾斜支撑机构由开在一号条形承载板下表面的三号条形凹槽、设置在三号条形凹槽内一端的水平圆轴、套装在每个水平圆轴上且与三号条形凹槽相匹配的支撑杆、铰链连接在每个支撑杆与三号条形凹槽内上表面的一组连杆共同构成的。

所述多个一号条形凹槽的数量为3-5个。

所述多个竖直豁槽的数量为4-6个，所述多个竖直豁槽位于同一水平线上。

所述控制器为mam-200c的控制器。

所述控制器内设有plc控制系统。

所述控制器上设有电容触摸屏和市电接口，所述控制器的输出端通过导线与电容触摸屏电性连接，所述控制器的输入端通过到导线与市电接口电性连接。

利用本发明的技术方案制作的一种厨房台面清洁装置，一种结构比较简单，操作也比较方便，清洁台面彻底，节省人力，减少浪费水源，保证台面干净，保证人们食用物品健康的装置。

附图说明

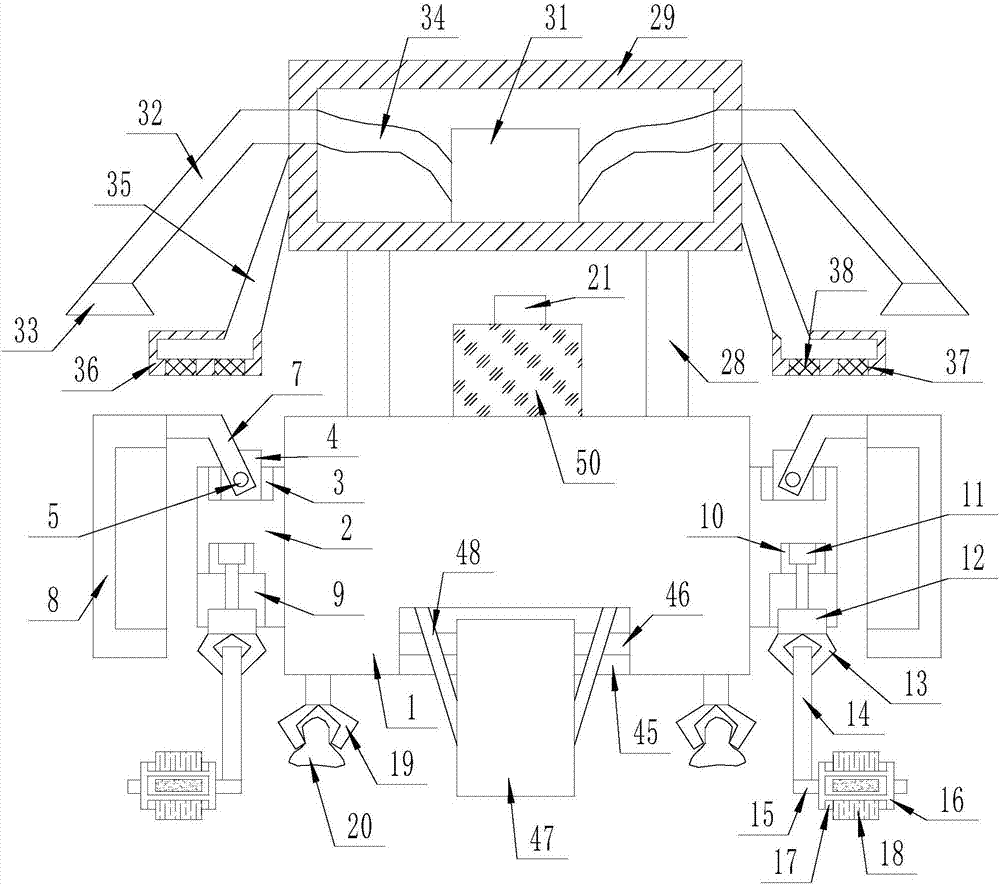

图1是本发明所述一种厨房台面清洁装置的结构示意图；

图2是本发明所述一种厨房台面清洁装置的侧视图；

图3是本发明所述一种厨房台面清洁装置的条形承载盒俯视图；

图4是本发明所述一种厨房台面清洁装置的倾斜支撑机构正视图；

图5是本发明所述一种厨房台面清洁装置的摆动清洁机构局部放大图；

图中，1、一号条形承载板；2、条形固定块；3、一号条形凹槽；4、一号微型旋转电机；5、一号转动圆杆；6、二号转动圆杆；7、折形摆动臂；8、扣盖；9、竖直豁槽；10、一号圆形凹槽；11、二号微型旋转电机；12、转动圆盘；13、电控夹手；14、电控推动杆；15、摆动折形清洁臂；16、固定圆筒；17、二号条形凹槽；18、清洁毛刷；19、松紧夹手；20、清洁布；21、控制器；22、竖直固定板h；23、三号微型旋转电机；24、电控伸缩杆；25、支撑圆柱；26、承载垫片；27、红外测距仪；28、支撑立柱；29、条形承载盒；30、密封隔断；31、微型抽吸泵；32、折形空心管；33、喷水头；34、多通管；35、倾斜空心杆；36、水平空心壳；37、排泄口；38、筛网；39、矩形块；40、电控折形拉伸固定杆；41、水平杆；42、竖直圆轴；43、辅助行走轮；44、四号微型旋转电机；45、三号条形凹槽；46、水平圆轴；47、支撑杆；48、连杆；49、plc控制系统；50、电容触摸屏；51、市电接口。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-5所示，一种厨房台面清洁装置，包括一号条形承载板(1),所述一号条形承载板(1)下表面一端设有电控移动机构，所述一号条形承载板(1)上表面设有蓄水机构，所述一号条形承载板(1)侧表面上设有摆动清洁机构，所述一号条形承载板(1)前表面设有伸缩辅助支撑机构，所述一号条形承载板(1)下表面另一端设有倾斜支撑机构，所述摆动清洁机构由固定连接在一号条形承载板(1)两相对侧表面上且与一号条形承载板(1)相匹配的一组条形固定块(2)、开在每个条形固定块(2)上表面的多个一号条形凹槽(3)、嵌装在其中一组一号条形凹槽(3)内且旋转端为水平的一号微型旋转电机(4)、套装在每个一号微型旋转电机(4)旋转端上且与所对应一号条形凹槽(3)相匹配的一号转动圆杆(5)、设置在其余一号条形凹槽(3)内的二号转动圆杆(6)、套装在每个一号转动圆杆(5)和每个二号转动圆杆(6)上的折形摆动臂(7)、固定连接在每个条形固定块(2)上多个折形摆动臂(7)上且与条形固定块(2)相匹配的扣盖(8)、开在每个条形固定块(2)前表面上的多个竖直豁槽(9)、开在每个竖直豁槽(9)内上表面的一号圆形凹槽(10)、嵌装在每个一号圆形凹槽(10)内且旋转端向下的二号微型旋转电机(11)、套装在每个二号微型旋转电机(11)旋转端上的转动圆盘(12)、嵌装在每个转动圆盘(12)下表面的电控夹手(13)、设置在每个电控夹手(13)内的电控推动杆(14)、套装在每个电控推动杆(14)上的摆动折形清洁臂(15)、套装在每个摆动折形清洁臂(15)上的固定圆筒(16)、开在每个固定圆筒(16)侧表面上的两组二号条形凹槽(17)、嵌装在每个二号条形凹槽(17)内的清洁毛刷(18)、固定连接在一号条形承载板(1)下表面边缘处的两组松紧夹手(19)、设置在每组松紧夹手(19)内的清洁布(20)共同构成的，所述一号条形承载板(1)上表面一端设有控制器(21)，所述控制器(21)的输出端通过导线分别与一号微型旋转电机(4)、二号微型旋转电机(11)、电控推动杆(14)和电控夹手(13)电性连接；所述伸缩辅助支撑机构由设置在一号条形承载板(1)前表面的多个竖直固定板h(22)、嵌装在每个竖直固定板h(22)前表面上且旋转端向上的三号微型旋转电机(23)、套装在每个三号微型旋转电机(23)旋转端上的电控伸缩杆(24)、套装在每个电控伸缩杆(24)上且与电控伸缩杆(24)相垂直的支撑圆柱(25)、套装在每个支撑圆柱(25)上的承载垫片(26)、设置在每个支撑圆柱(25)侧表面上的红外测距仪(27)共同构成的，所述控制器(21)的输入端通过导线与红外测距仪(27)电性连接，所述控制器(21)的输出端通过导线分别与三号微型旋转电机(23)和电控伸缩杆(24)电性连接；所述蓄水机构由设置在一号条形承载板(1)上表面的两组支撑立柱(28)、固定连接在两组支撑立柱(28)上表面且与一号条形承载板(1)相匹配的条形承载盒(29)、设置在条形承载盒(29)内的密封隔断(30)、设置在条形承载盒(29)内的微型抽吸泵(31)、设置在条形承载盒(29)两相对侧表面上且与多个摆动折形清洁臂(15)相对应的多个折形空心管(32)、套装在每个折形空心管(32)下端面上的喷水头(33)、一端与微型抽吸泵(31)连接且其另一端与多个折形空心管(32)连接多通管(34)、嵌装在条形承载盒(29)两相对侧表面上的一组倾斜空心杆(35)、套装在每个倾斜空心杆(35)上的水平空心壳(36)、开在每个水平空心壳(36)下表面的多个排泄口(37)、嵌装在每个排泄口(37)内的筛网(38)共同构成的，所述控制器(21)的输出端通过导线与微型抽吸泵(31)电性连接；所述电控移动机构由固定连接在一号条形承载板(1)下表面一端的矩形块(39)、嵌装在矩形块(39)前表面上的多个电控折形拉伸固定杆(40)、嵌装在每个电控折形拉伸固定杆(40)一端面上的一组水平杆(41)、贯穿每组水平杆(41)的竖直圆轴(42)、套装在每个竖直圆轴(42)上的辅助行走轮(43)、设置在其中一个电控折形拉伸固定杆(40)侧表面上且旋转端与所对应竖直圆轴(42)一端面连接的四号微型旋转电机(44)共同构成的，所述控制器(21)的输出端通过导线分别与四号微型旋转电机(44)和电控折形拉伸固定杆(40)电性连接；所述倾斜支撑机构由开在一号条形承载板(1)下表面的三号条形凹槽(45)、设置在三号条形凹槽(45)内一端的水平圆轴(46)、套装在每个水平圆轴(46)上且与三号条形凹槽(45)相匹配的支撑杆(47)、铰链连接在每个支撑杆(47)与三号条形凹槽(45)内上表面的一组连杆(48)共同构成的；所述多个一号条形凹槽(3)的数量为3-5个；所述多个竖直豁槽(9)的数量为4-6个，所述多个竖直豁槽(9)位于同一水平线上；所述控制器(21)为mam-200c的控制器；所述控制器(21)内设有plc控制系统(49)；所述控制器(21)上设有电容触摸屏(50)和市电接口(51)，所述控制器(21)的输出端通过导线与电容触摸屏(50)电性连接，所述控制器(21)的输入端通过到导线与市电接口(51)电性连接。

本实施方案的特点为，一号条形承载板下表面一端设有电控移动机构，一号条形承载板上表面设有蓄水机构，一号条形承载板侧表面上设有摆动清洁机构，一号条形承载板前表面设有伸缩辅助支撑机构，一号条形承载板下表面另一端设有倾斜支撑机构，摆动清洁机构由固定连接在一号条形承载板两相对侧表面上且与一号条形承载板相匹配的一组条形固定块、开在每个条形固定块上表面的多个一号条形凹槽、嵌装在其中一组一号条形凹槽内且旋转端为水平的一号微型旋转电机、套装在每个一号微型旋转电机旋转端上且与所对应一号条形凹槽相匹配的一号转动圆杆、设置在其余一号条形凹槽内的二号转动圆杆、套装在每个一号转动圆杆和每个二号转动圆杆上的折形摆动臂、固定连接在每个条形固定块上多个折形摆动臂上且与条形固定块相匹配的扣盖、开在每个条形固定块前表面上的多个竖直豁槽、开在每个竖直豁槽内上表面的一号圆形凹槽、嵌装在每个一号圆形凹槽内且旋转端向下的二号微型旋转电机、套装在每个二号微型旋转电机旋转端上的转动圆盘、嵌装在每个转动圆盘下表面的电控夹手、设置在每个电控夹手内的电控推动杆、套装在每个电控推动杆上的摆动折形清洁臂、套装在每个摆动折形清洁臂上的固定圆筒、开在每个固定圆筒侧表面上的两组二号条形凹槽、嵌装在每个二号条形凹槽内的清洁毛刷、固定连接在一号条形承载板下表面边缘处的两组松紧夹手、设置在每组松紧夹手内的清洁布共同构成的，一号条形承载板上表面一端设有控制器，控制器的输出端通过导线分别与一号微型旋转电机、二号微型旋转电机、电控推动杆和电控夹手电性连接，一种结构比较简单，操作也比较方便，清洁台面彻底，节省人力，减少浪费水源，保证台面干净，保证人们食用物品健康的装置。

在本实施方案中，首先控制器开启，整个装置启动。型号为mam-200c控制器的输入端通过导线控制红外测距仪和市电接口的运行，型号为mam-200c控制器的输出端通过导线控制一号微型旋转电机、二号微型旋转电机、电控推动杆、电控夹手、三号微型旋转电机、电控伸缩杆、微型抽吸泵、四号微型旋转电机、电控折形拉伸固定杆和电容触摸屏的运行。通过市电接口接通电源，plc控制系统为装置提供程序支持，通过电容触摸屏控制整个装置。当整个装置启动后支撑圆柱推动承载垫片调整长度并利用红外测距仪探测障碍物以调整适合长度。同时竖直固定板h上的三号微型旋转电机带动电控伸缩杆进行摆动使装置进行挪动。在此过程中四号微型旋转电机带动水平杆上的竖直圆轴和辅助行走轮进行转动来使装置在台面边缘进行移动，其中矩形块上的电控折形拉伸固定杆起到支撑作用。在装置行进过程中洗涤剂自条形承载盒顺着倾斜空心杆从设有筛网的水平空心壳出流出落到台面上，同时微型抽吸泵将清水通过多通管和折形空心管的传导通过喷水头喷出，其中密封隔断起到隔离清水和洗涤剂的作用。随后二号微型旋转电机带动转动圆盘、电控夹手、电控推动杆、摆动折形清洁臂以及设有清洁毛刷的固定圆筒对台面进行摆动刷洗。同时由松紧夹手固定的清洁布对台面进行擦拭。其中一号微型旋转电机带动一号转动圆杆和折形摆动臂上的扣盖进行摆动使扣盖对装置进行防护。竖起水平圆轴上的支撑杆支撑装置，其中连杆起到加固作用。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
