可热红外感应的防鼠沙发的制作方法

本发明涉及家具领域，具体涉及可热红外感应的防鼠沙发。

背景技术：

沙发为一种装有软垫的多座位椅子，现有的沙发按用料分类，主要有四类：皮沙发、面料沙发(其实是布艺沙发)、曲木沙发和藤制沙发。按照风格分类：分为美式沙发、日式沙发、中式沙发、欧式沙发、现代沙发。按所用场所分类，可分为：民用沙发、办公沙发、休息会所沙发等。其所用场合不同，所用的沙发亦各具特色。其中，对于按照材料分类的沙发，皮沙发、布艺沙发最容易遭受老鼠的破坏。并且，现有技术中沙发支撑板通常为一个与水平面平行的平板结构，当人们坐下时会对沙发产生一个竖直向下的压力，该沙发受力的外在表面就是沙发向下凹陷，内在支撑沙发的板子也会因为长期受力不均匀而塌陷，甚至折断。

技术实现要素：

本发明所要解决的技术问题是现有的沙发总是容易遭到耗子破坏，并且容易因受力不均匀而塌陷，影响其舒适度和使用寿命，目的在于提供可热红外感应的防鼠沙发，实现一种具有较长使用寿命、具有捕鼠功能的沙发的目的。

本发明通过下述技术方案实现：

可热红外感应的防鼠沙发，包括坐垫本体和四个沙发脚，在坐垫本体底部安装有一个拱形支撑板，所述拱形支撑板沿坐垫本体下表面均匀设置，在拱形支撑板与四个沙发脚形成的空间内还设置有捕鼠网组件，所述捕鼠网组件包括两个相互匹配的弧形捕鼠网和两组相互平行的滑轨，所述滑轨位于拱形支撑板的下表面，在每个弧形捕鼠网的顶部还设置有两个滑块，所述滑块与滑轨相互匹配，在坐垫本体底部还设置有热红外感应模块、控制器、驱动机构，所述热红外感应模块位于两个弧形捕鼠网之间，所述驱动机构与两个滑块连接且控制滑块沿滑轨移动，其中：

热红外感应模块：采集红外感应信号，并将红外感应信号作为触发信号传输给控制器；

控制器：接收热红外感应模块传输的触发信号，发送捕鼠指令到驱动机构；

驱动机构：接收控制器传输的捕鼠指令，驱动两个滑块朝使两个弧形捕鼠网相互闭合的方向移动。进一步的，本发明设计了一种新型的沙发支撑板，将该沙发支撑板设计为拱形结构，使人体坐下时对沙发的竖直向下纵向力，通过桥身内力转化为横向的力，最后分摊到两边的基体上，以此避免了人们长期坐在同一个位置使沙发受力不均匀而塌陷，影响其舒适度和使用寿命的问题。另外，现有的沙发通常采用布艺或皮质制成，支撑机构通常为木质材料，这类沙发特别容易受到耗子的侵害，特别是沙发的底部。针对以上问题，本发明在沙发坐垫底部设置了捕鼠网组件、热红外感应模块、控制器、驱动机构，热红外感应模块位于两个弧形捕鼠网之间，驱动机构控制捕鼠网组件移动，通过现有的热红外感应模块来感应进入拱形支撑板与四个沙发脚形成的空间内的老鼠的活动，以此控制驱动机构来操控与弧形捕鼠网连接的滑块移动，使两个弧形捕鼠网闭合，将老鼠关闭。滑块的运动速度可根据控制器来调节，在本方案中的滑块移动速度较快。

还包括蜂鸣报警模块，所述蜂鸣报警模块与控制器连接，当控制器接收到热红外感应模块传输的触发信号时，同时发送报警指令到蜂鸣报警模块；所述蜂鸣报警模块响起蜂鸣警报声。进一步的，在本方案中设计有蜂鸣报警模块，当热红外感应模块感应到老鼠的活动时，可以通过蜂鸣报警模块通知人们，使人们及时处理老鼠。

在坐垫本体底部还设置有照明模块，在沙发脚上设置有照明开关，其中：

照明开关：采集按压式触发信号，并将按压式触发信号传输给控制器，同时发送照明指令到照明模块；

控制器：接收照明开关传输的按压式触发信号，切断与驱动机构的连接信号；

照明模块：接收照明开关传输的照明指令，开启照明。进一步的，在生活中，时常会出现小东西掉入沙发底部的情况，本发明在沙发底部安装照明灯，以便人们寻找东西。另外，将照明开关与控制器连接，避免人们寻找东西时触发捕鼠网组件。

所述拱形支撑板与沙发脚均采用不锈钢制成。进一步的，不锈钢具有耐空气、蒸汽、水等弱腐蚀介质的特点，强度较硬，可防止老鼠将拱形支撑板和沙发脚破坏。

本发明与现有技术相比，具有如下的优点和有益效果：

1、本发明可热红外感应的防鼠沙发，在坐垫本体底部安装有一个拱形支撑板，所述拱形支撑板沿坐垫本体下表面均匀设置，以此避免了人们长期坐在同一个位置使沙发受力不均匀而塌陷，影响其舒适度和使用寿命的问题；

2、本发明可热红外感应的防鼠沙发，在沙发坐垫底部设置了捕鼠网组件、热红外感应模块、控制器、驱动机构，热红外感应模块位于两个弧形捕鼠网之间，驱动机构控制捕鼠网组件移动，通过现有的热红外感应模块来感应进入拱形支撑板与四个沙发脚形成的空间内的老鼠的活动，以此控制驱动机构来操控与弧形捕鼠网连接的滑块移动，使两个弧形捕鼠网闭合，以此实现了沙发的捕鼠功能；同时采用不锈钢制成拱形支撑板与沙发脚，既提高了沙发的强度，又防鼠，具有较高的实用性；

3、本发明可热红外感应的防鼠沙发，拱形支撑板在一定程度上扩宽了沙发底部的视野，在坐垫本体底部还设置有照明模块，在沙发脚上设置有照明开关，可便于人们寻找东西。

附图说明

此处所说明的附图用来提供对本发明实施例的进一步理解，构成本申请的一部分，并不构成对本发明实施例的限定。在附图中：

图1为本发明结构示意图；

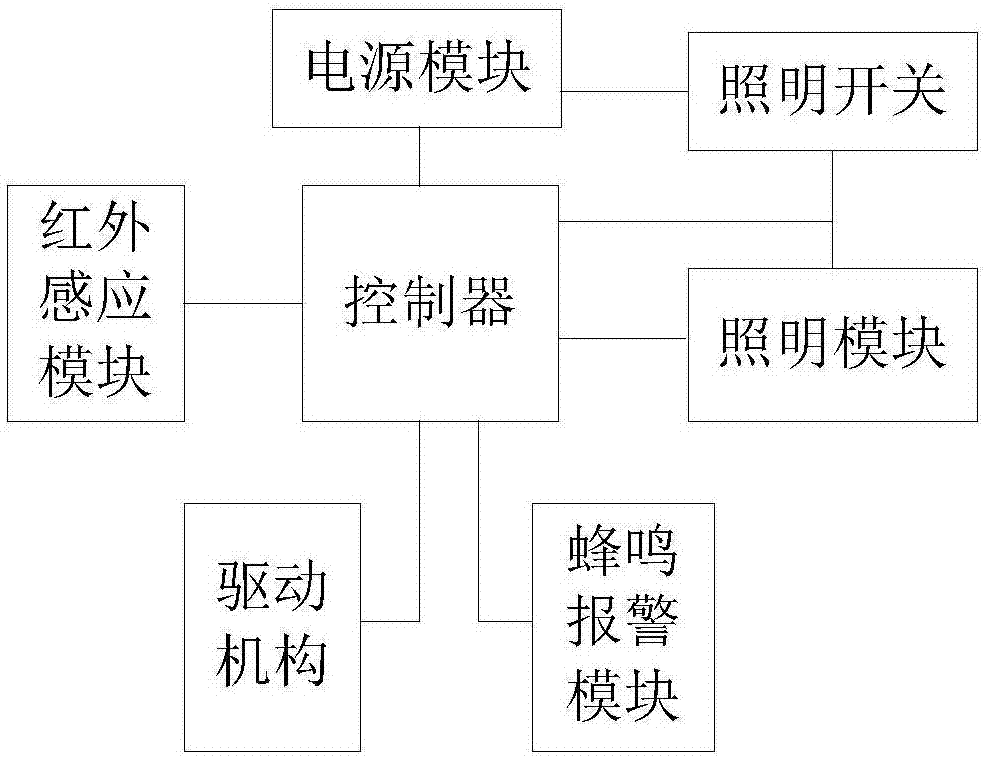

图2为本发明电路结构示意图。

附图中标记及对应的零部件名称：

1-坐垫本体，2-沙发脚，3-拱形支撑板，4-弧形捕鼠网，5-滑轨，6-滑块，7-热红外感应模块，8-蜂鸣报警模块，9-照明模块，10-照明开关。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。

实施例1

如图1、2所示，本发明可热红外感应的防鼠沙发，包括坐垫本体1和四个沙发脚2，在坐垫本体1底部安装有一个拱形支撑板3，所述拱形支撑板3沿坐垫本体1下表面均匀设置，在拱形支撑板3与四个沙发脚2形成的空间内还设置有捕鼠网组件，所述捕鼠网组件包括两个相互匹配的弧形捕鼠网4和两组相互平行的滑轨5，所述滑轨5位于拱形支撑板3的下表面，在每个弧形捕鼠网4的顶部还设置有两个滑块6，所述滑块6与滑轨5相互匹配，在坐垫本体1底部还设置有热红外感应模块7、控制器、驱动机构，所述热红外感应模块7位于两个弧形捕鼠网4之间，所述驱动机构与两个滑块6连接且控制滑块6沿滑轨5移动，其中：

热红外感应模块7：采集红外感应信号，并将红外感应信号作为触发信号传输给控制器；

控制器：接收热红外感应模块7传输的触发信号，发送捕鼠指令到驱动机构；

驱动机构：接收控制器传输的捕鼠指令，驱动两个滑块6朝使两个弧形捕鼠网4相互闭合的方向移动。所述拱形支撑板3与沙发脚2均采用不锈钢制成。在本方案中还有电源模块，所述电源模块与控制器连接，电源模块采用24v的充电电池。这里的热红外感应模块7采用人体红外感应传感器。

实施例2

如图1、2所示，本发明可热红外感应的防鼠沙发，在实施例1的基础上，还包括蜂鸣报警模块8，所述蜂鸣报警模块8与控制器连接，当控制器接收到热红外感应模块7传输的触发信号时，同时发送报警指令到蜂鸣报警模块8；所述蜂鸣报警模块8响起蜂鸣警报声。蜂鸣报警模块8采用伟声的ws-010的蜂鸣报警片。

实施例3

如图1、2所示，本发明可热红外感应的防鼠沙发，在实施例1的基础上，在坐垫本体1底部还设置有照明模块9，在沙发脚2上设置有照明开关10，其中：

照明开关10：采集按压式触发信号，并将按压式触发信号传输给控制器，同时发送照明指令到照明模块9；

控制器：接收照明开关10传输的按压式触发信号，切断与驱动机构的连接信号；

照明模块9：接收照明开关传输的照明指令，开启照明。照明开关10的一端分别与电源模块连接，另一端与照明模块9连接，照明开关10采用按压式开关。

以上所述的具体实施方式，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
