一种智能旋转顶进式榨汁机的制作方法

本发明涉及小家电设备方面领域，主要涉及到家用榨汁机的榨汁结构方面的改进和设计，尤其时涉及一种智能旋转顶进式榨汁机。

背景技术：

随着家用电器使用水平的提高，人们在家用电器的使用中慢慢趋于自动化、智能化方面，在家用水果榨汁机的使用中，在以往都是通过旋转刀片将水果切碎打碎处理，将水果汁甩出，这样就会造成大量的噪声，影响整个家居环境，同时使用刀片切碎打碎处理，如果碰到相对较硬的水果会使刀片出现损坏，这就需要对刀片进行更换，在一定程度上增加了损坏几率，缩短使用寿命，增加维修成本。

因此，提供一种智能旋转顶进式榨汁机，通过对榨汁机的榨汁结构进行改进，将传统的刀片榨汁方式改成旋转榨汁盘进行顶进旋转压汁的方式进行榨汁，能够在很大程度上降低榨汁的噪声，提高使用时的舒适度，同时采用整体较大的旋转盘，能够适应各种硬度的水果不会受到损坏，降低损坏几率，延长使用寿命，减少维修成本，就成为本领域技术人员亟需解决的问题。

技术实现要素：

本发明的目的是提供一种智能旋转顶进式榨汁机，通过对榨汁机的榨汁结构进行改进，将传统的刀片榨汁方式改成旋转榨汁盘进行顶进旋转压汁的方式进行榨汁，能够在很大程度上降低榨汁的噪声，提高使用时的舒适度，同时采用整体较大的旋转盘，能够适应各种硬度的水果不会受到损坏，降低损坏几率，延长使用寿命，减少维修成本。

为解决背景技术中所述技术问题，本发明采用以下技术方案：

一种智能旋转顶进式榨汁机，包括榨汁箱和出汁箱，所述的出汁箱上方设有榨汁箱，榨汁箱与出汁箱之间通过过滤板连接，榨汁箱底部的过滤板上设有可以自动抽出的水果渣盛放盒，水果渣盛放盒的上方设有旋转榨汁盘，旋转榨汁盘通过旋转顶进轴与榨汁箱顶部的旋转孔连接，榨汁箱顶部设有驱动电机，驱动电机的转轴通过旋转罗盘与旋转顶进轴卡紧连接，水果渣盛放盒与榨汁箱接触侧设有盛放盒弹出装置，榨汁箱侧壁上设有入料口。

优选地，所述的盛放盒弹出装置包括弹出盒、弹出滑块和移动滑块，弹出滑块与弹出盒内侧壁通过弹出弹簧连接，移动滑块一侧设有卡紧滑块，卡紧滑块与卡紧板通过弹力杆连接，弹出盒侧壁设有顶紧板，顶紧板一端通过旋转轴与弹出盒侧壁连接，顶紧板另一端与移动滑块侧面的顶紧槽连接，卡紧滑块与弹出盒对应位置上设有恢复按钮开关，通过自动弹出装置能够将压汁完成后盛放水果渣的水果渣盛放盒直接从榨汁箱内弹出，方便水果渣的清除和处理。

优选地，所述的移动滑块与卡紧滑块接触的一侧上设有限位块。

优选地，所述的顶紧滑块的侧壁与弹出盒内侧壁之间通过压力弹簧连接。

优选地，所述的过滤板下方的出汁箱内设有集汁斗，集汁斗的下汁口通过导管与出汁箱侧壁的出汁口连接，下汁口处设有过滤纱网，通过过滤纱网进一步的过滤，能够使水果汁更加细腻，增加水果汁的口感。

优选地，所述的榨汁箱顶部的旋转顶进轴外部设有顶进轴防护套。

优选地，所述的驱动电机使用的是可正逆旋转调节的直流电动机，通过正逆旋转的直流电动机能够对旋转顶进轴进行上下来回旋转调节，以对水果进行旋转压汁处理。

优选地，所述的旋转顶进轴顶端设有用于旋转榨汁盘旋转下落位置控制的定位盘。

本发明的有益效果是：

1)、将传统的刀片榨汁方式改成旋转榨汁盘进行顶进旋转压汁的方式进行榨汁，能够在很大程度上降低榨汁的噪声，提高使用时的舒适度。

2)、同时采用整体较大的旋转盘，能够适应各种硬度的水果不会受到损坏，降低损坏几率，延长使用寿命，减少维修成本。

附图说明

为了更清楚地说明

本技术：
实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

图1为本发明一种智能旋转顶进式榨汁机具体实施方式的结构示意图；

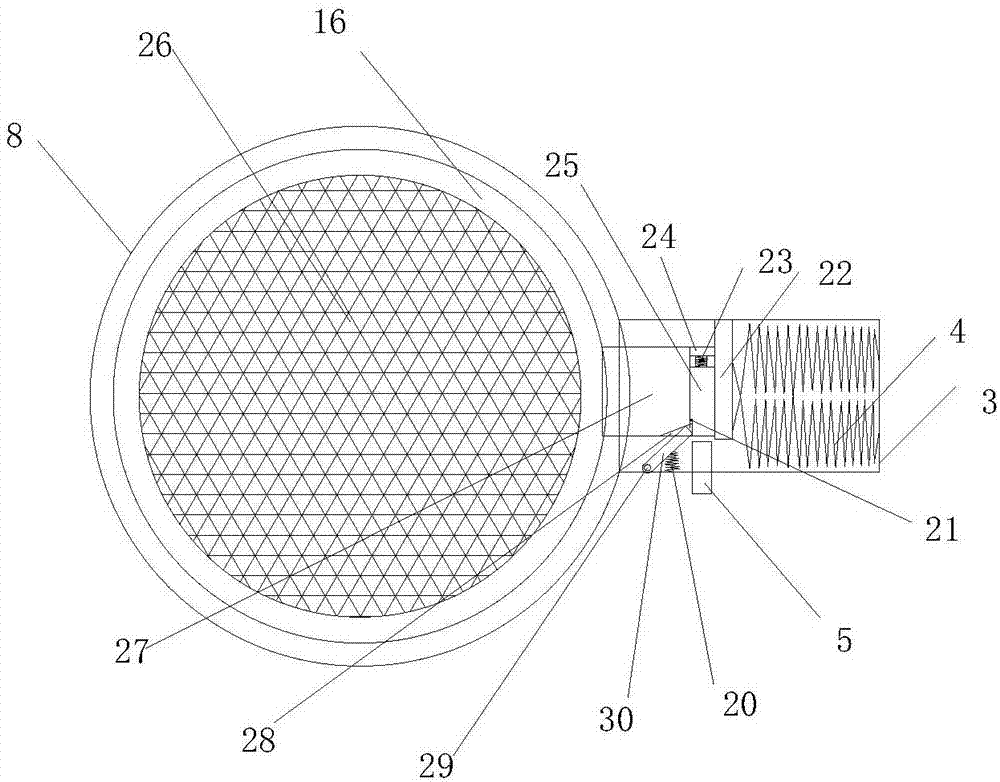

图2为本发明一种智能旋转顶进式榨汁机具体实施方式的盛放盒弹出装置结构俯视图。

具体实施方式

为了使本领域的技术人员更好地理解本发明的技术方案，下面将结合附图对本发明作进一步的详细介绍。

请参考图1、图2，一种智能旋转顶进式榨汁机，包括榨汁箱8和出汁箱2，所述的出汁箱2上方设有榨汁箱8，榨汁箱8与出汁箱2之间通过过滤板26连接，榨汁箱8底部的过滤板26上设有可以自动抽出的水果渣盛放盒16，水果渣盛放盒16的上方设有旋转榨汁盘7，旋转榨汁盘7通过旋转顶进轴9与榨汁箱8顶部的旋转孔10连接，榨汁箱8顶部设有驱动电机13，驱动电机13的转轴14通过旋转罗盘15与旋转顶进轴9卡紧连接，水果渣盛放盒16与榨汁箱16接触侧设有盛放盒弹出装置，榨汁箱8侧壁上设有入料口6。

进一步的，所述的盛放盒弹出装置包括弹出盒3、弹出滑块22和移动滑块27，弹出滑块22与弹出盒3内侧壁通过弹出弹簧4连接，移动滑块27一侧设有卡紧滑块25，卡紧滑块25与卡紧板24通过弹力杆23连接，弹出盒3侧壁设有顶紧板30，顶紧板30一端通过旋转轴29与弹出盒3侧壁连接，顶紧板30另一端与移动滑块27侧面的顶紧槽28连接，卡紧滑块25与弹出盒3对应位置上设有恢复按钮开关5，通过自动弹出装置能够将压汁完成后盛放水果渣的水果渣盛放盒16直接从榨汁箱8内弹出，方便水果渣的清除和处理。

进一步的，所述的移动滑块27与卡紧滑块25接触的一侧上设有限位块21。

进一步的，所述的顶紧滑块30的侧壁与弹出盒3内侧壁之间通过压力弹簧20连接。

进一步的，所述的过滤板26下方的出汁箱2内设有集汁斗17，集汁斗17的下汁口18通过导管19与出汁箱2侧壁的出汁口1连接，下汁口18处设有过滤纱网，通过过滤纱网进一步的过滤，能够使水果汁更加细腻，增加水果汁的口感。

进一步的，所述的榨汁箱8顶部的旋转顶进轴9外部设有顶进轴防护套11。

进一步的，所述的驱动电机13使用的是可正逆旋转调节的直流电动机，通过正逆旋转的直流电动机能够对旋转顶进轴9进行上下来回旋转调节，以对水果进行旋转压汁处理。

进一步的，所述的旋转顶进轴9顶端设有用于旋转榨汁盘7旋转下落位置控制的定位盘12。

以上只通过说明的方式描述了本发明的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本发明的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本发明权利要求保护范围的限制。

技术特征：

技术总结
本发明的目的是一种智能旋转顶进式榨汁机，包括榨汁箱和出汁箱，所述的出汁箱上方设有榨汁箱，榨汁箱与出汁箱之间通过过滤板连接，榨汁箱底部的过滤板上设有可以自动抽出的水果渣盛放盒，水果渣盛放盒的上方设有旋转榨汁盘，旋转榨汁盘通过旋转顶进轴与榨汁箱顶部的旋转孔连接，榨汁箱顶部设有驱动电机，驱动电机的转轴通过旋转罗盘与旋转顶进轴卡紧连接，水果渣盛放盒与榨汁箱接触侧设有盛放盒弹出装置，榨汁箱侧壁上设有入料口，将传统的刀片榨汁方式改成旋转榨汁盘进行顶进旋转压汁的方式进行榨汁，能够在很大程度上降低榨汁的噪声，提高使用时的舒适度。

技术研发人员：夏伟健;杨小东;王国荣
受保护的技术使用者：合肥荣电环境电器有限公司
技术研发日：2017.08.18
技术公布日：2017.10.20
