一种具有防爆功能的可升降展示柜的制作方法

本实用新型涉及展示柜技术领域，具体涉及一种具有防爆功能的可升降展示柜。

背景技术：

展示柜是为商品展示提供的，具有保护作用的展示台。颜色可根据店铺装修选择。展示柜，结构牢固，拆装容易，运输方便，广泛用于公司展厅、展览会、百货商场、广告等，在工艺品、礼品、珠宝、手机、眼镜、钟表、烟酒、化妆品等行业得到广泛运用。

如，公告号为cn205433012u的中国实用新型专利公开了一种用于国际贸易展览会的展示柜，包括柜体、聚光照明装置和水晶吊饰，所述柜体内设有若干横板和若干竖板，横板的靠内侧由内向外间隔开有若干开口，横板外侧形成置物平台，开口安装有对应的竖板，竖板的左右两侧均设置有卡槽，开口的左右两侧分别卡入左右两侧的卡槽，横板和竖板通过开口和卡槽的配合方式形成置物空间；所述置物空间内设有托盘，托盘通过升降器设于置物空间内。使用时，将展示柜一一搭接完毕，再放置上展品即可使用。

但是，目前使用的展示柜，还存在以下问题：

1.功能单一，不具备防爆功能，展示商品时，容易导致展示的商品损坏；

2.不具备升降功能，无法便捷地根据实际需要调节高度等。

基于上述情况，本实用新型提出了一种具有防爆功能的可升降展示柜，可有效解决以上问题。

技术实现要素：

本实用新型的目的在于提供一种具有防爆功能的可升降展示柜。本实用新型的具有防爆功能的可升降展示柜，便于展示商品，具备防爆功能，展示商品时，不容易导致展示的商品损坏；具备升降功能，能便捷地根据实际需要调节高度；结构简单，使用方便，组装方便，制造成本低。

本实用新型通过下述技术方案实现：

一种具有防爆功能的可升降展示柜，包括从上往下依次设置的顶板、第一伸缩管、第二伸缩管和底座；

所述顶板上设置有防爆保护罩；

所述第一伸缩管的顶部与所述顶板固定连接，其底部伸入所述第二伸缩管内且可在所述第二伸缩管内上下伸缩；所述第二伸缩管的底部与所述底座固定连接；

所述第一伸缩管和第二伸缩管均呈长方体形，横截面均为正方形；所述第一伸缩管底部左右两侧侧面向中间合拢，且呈斜面过渡，形成三棱锥状部；所述三棱锥状部的左右两侧侧面上均开设有长条形的限位孔；

所述第一伸缩管的顶部内侧设置有“十”字形的连接件和按钮；所述连接件的4个端部均通过从所述第一伸缩管外侧穿入的螺钉与所述第一伸缩管连接；所述按钮侧壁上开设有4个导向槽，所述连接件的个端部均穿过所述导向槽；所述连接件的上方与第二弹簧的一端固定连接，下方与圆杆的一端固定连接；所述第二弹簧的另一端与所述按钮内侧的下表面接触或固定连接；

所述圆杆的另一端可转动连接有第一连杆和第二连杆；所述第一连杆和第二连杆分别与第一弹性连接件和第二弹性连接件的一端连接，所述第一弹性连接件和第二弹性连接件穿过所述限位孔后，另一端分别连接有第一定位块和第二定位块；所述第一连杆和第二连杆之间连接有第三弹簧；

所述圆杆外侧套设有第一弹簧，所述第一弹簧的上端与环形挡片固定连接，下端与所述第一连杆和第二连杆接触；所述环形挡片上表面与所述按钮接触。

本实用新型的具有防爆功能的可升降展示柜，便于展示商品，具备防爆功能，展示商品时，不容易导致展示的商品损坏；具备升降功能，能便捷地根据实际需要调节高度；结构简单，使用方便，组装方便，制造成本低。

优选的，所述防爆保护罩的材质为透明材料。

优选的，所述顶板四周边缘具有凸沿，所述顶板内镶嵌有装饰面板。

优选的，所述顶板、第一伸缩管、第二伸缩管和底座的材质均为金属材料。

优选的，所述底座底部设置有4个调节脚。

本实用新型与现有技术相比，具有以下优点及有益效果：

本实用新型的具有防爆功能的可升降展示柜，便于展示商品，具备防爆功能，展示商品时，不容易导致展示的商品损坏；具备升降功能，能便捷地根据实际需要调节高度；结构简单，使用方便，组装方便，制造成本低。

附图说明

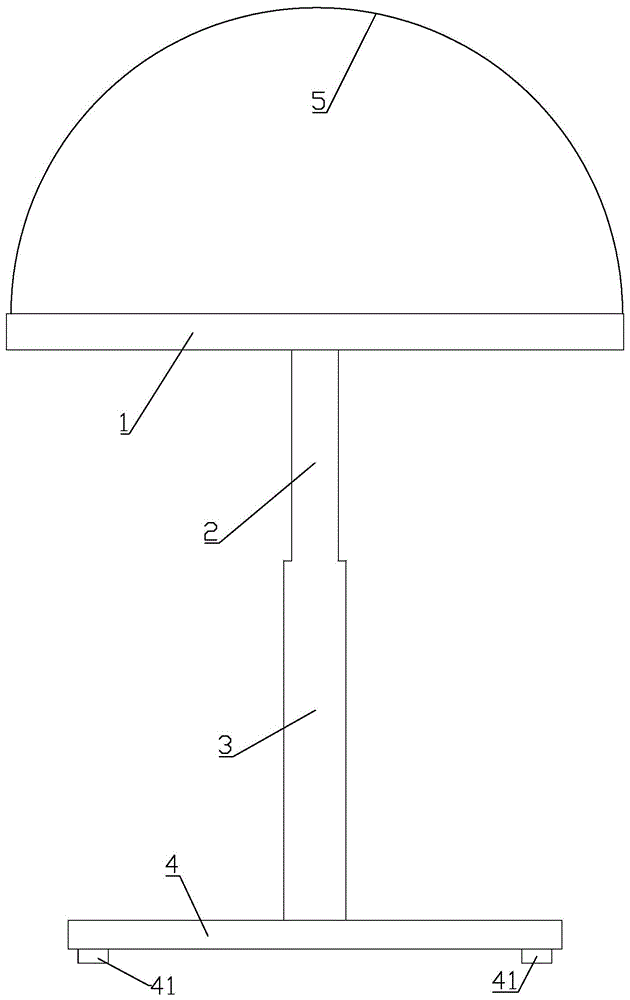

图1为本实用新型的主视结构示意图；

图2为本实用新型的剖视结构示意图；

图3为本实用新型图2中m处的局部放大结构示意图；

图4为本实用新型图2中n处的局部放大结构示意图；

图5为本实用新型图所述第一伸缩管和连接件的侧视结构示意图(左视和右视图相同)；

图6为本实用新型图5中a-a处的截面结构示意图；

图7为本实用新型图所述按钮的一侧视结构示意图；

图8为本实用新型图的俯视结构示意图(省略防爆保护罩)。

具体实施方式

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合具体实施例对本实用新型的优选实施方案进行描述，但是应当理解，附图仅用于示例性说明，不能理解为对本专利的限制；为了更好说明本实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对于本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。附图中描述位置关系仅用于示例性说明，不能理解为对本专利的限制。

实施例1：

如图1至8所示，一种具有防爆功能的可升降展示柜，包括从上往下依次设置的顶板1、第一伸缩管2、第二伸缩管3和底座4；

所述顶板1上设置有防爆保护罩5；

所述第一伸缩管2的顶部与所述顶板1固定连接，其底部伸入所述第二伸缩管3内且可在所述第二伸缩管3内上下伸缩；所述第二伸缩管3的底部与所述底座4固定连接；

所述第一伸缩管2和第二伸缩管3均呈长方体形，横截面均为正方形；所述第一伸缩管2底部左右两侧侧面向中间合拢，且呈斜面过渡，形成三棱锥状部24；所述三棱锥状部24的左右两侧侧面上均开设有长条形的限位孔241；

所述第一伸缩管2的顶部内侧设置有“十”字形的连接件21和按钮23；所述连接件21的4个端部均通过从所述第一伸缩管2外侧穿入的螺钉与所述第一伸缩管2连接；所述按钮23侧壁上开设有4个导向槽231，所述连接件21的个端部均穿过所述导向槽231；所述连接件21的上方与第二弹簧211的一端固定连接，下方与圆杆22的一端固定连接；所述第二弹簧211的另一端与所述按钮23内侧的下表面接触或固定连接；

所述圆杆22的另一端可转动连接有第一连杆222和第二连杆223；所述第一连杆222和第二连杆223分别与第一弹性连接件2221和第二弹性连接件2231的一端连接，所述第一弹性连接件2221和第二弹性连接件2231穿过所述限位孔241后，另一端分别连接有第一定位块2222和第二定位块2232；所述第一连杆222和第二连杆223之间连接有第三弹簧224；

所述圆杆22外侧套设有第一弹簧221，所述第一弹簧221的上端与环形挡片2211固定连接，下端与所述第一连杆222和第二连杆223接触；所述环形挡片2211上表面与所述按钮23接触。

实施例2：

如图1至8所示，一种具有防爆功能的可升降展示柜，包括从上往下依次设置的顶板1、第一伸缩管2、第二伸缩管3和底座4；

使用时，顶板1作为展示台面，用于展示商品或物品。

所述顶板1上设置有防爆保护罩5；

使用时，可在顶板1上设置用于放置商品的支架；防爆保护罩5用于保护展示的商品，尽可能避免损坏，防止暴力破坏。

所述第一伸缩管2的顶部与所述顶板1固定连接，其底部伸入所述第二伸缩管3内且可在所述第二伸缩管3内上下伸缩；所述第二伸缩管3的底部与所述底座4固定连接；

这里所说的固定连接可以焊接，也可以是通过螺钉或销钉等可拆卸的固定连接。

所述第一伸缩管2和第二伸缩管3均呈长方体形，横截面均为正方形；所述第一伸缩管2底部左右两侧侧面向中间合拢，且呈斜面过渡，形成三棱锥状部24；所述三棱锥状部24的左右两侧侧面上均开设有长条形的限位孔241；

所述第一伸缩管2的顶部内侧设置有“十”字形的连接件21和按钮23；所述连接件21的4个端部均通过从所述第一伸缩管2外侧穿入的螺钉与所述第一伸缩管2连接；所述按钮23侧壁上开设有4个导向槽231，所述连接件21的个端部均穿过所述导向槽231；所述连接件21的上方与第二弹簧211的一端固定连接，下方与圆杆22的一端固定连接；所述第二弹簧211的另一端与所述按钮23内侧的下表面接触或固定连接；

所述圆杆22的另一端可转动连接有第一连杆222和第二连杆223；所述第一连杆222和第二连杆223分别与第一弹性连接件2221和第二弹性连接件2231的一端连接，所述第一弹性连接件2221和第二弹性连接件2231穿过所述限位孔241后，另一端分别连接有第一定位块2222和第二定位块2232；所述第一连杆222和第二连杆223之间连接有第三弹簧224；

在实际应用中，这里的第一弹性连接件2221和第二弹性连接件2231可以是形变性较好金属材料，也可是弹簧等。第一定位块2222和第二定位块2232可以是球形的，也可以是圆柱形的，其与所述第二伸缩管3接触，并可卡紧，固定第一伸缩管2、第二伸缩管3的相对位置。

所述圆杆22外侧套设有第一弹簧221，所述第一弹簧221的上端与环形挡片2211固定连接，下端与所述第一连杆222和第二连杆223接触；所述环形挡片2211上表面与所述按钮23接触。

这里的环形挡片2211可延伸圆杆22上下滑动。

进一步地，在另一个实施例中，所述防爆保护罩5的材质为透明材料。

这样便于人们观察展示的商品。

进一步地，在另一个实施例中，所述顶板1四周边缘具有凸沿11，所述顶板1内镶嵌有装饰面板12。

这样可增加美感，提升展示效果，吸引人们的目光和注意力。

进一步地，在另一个实施例中，所述顶板1、第一伸缩管2、第二伸缩管3和底座4的材质均为金属材料。

这样可以保证本实用新型的强度，和使用稳固性，耐腐蚀、耐用，可进一步延伸使用寿命，还可以实现焊接等连接方式。

进一步地，在另一个实施例中，所述底座4底部设置有4个调节脚41。

便于调节高度。

本实用新型一个实施例的工作原理如下：

一种具有防爆功能的可升降展示柜，将展示的商品放置与顶板1或装饰面板12上，人们隔着防爆保护罩5观察展示的商品；

在需要调节高度时，取下或打开防爆保护罩5，必要时移走展示的商品，以免损坏；用力按下按钮23，按钮23向下位移(其最大位移受导向槽231竖直方向的长度限制)，带动环形挡片2211向下位移，使第一弹簧221受压，进一步使第一连杆222和第二连杆223相向转动，第三弹簧224受压，进而带动第一弹性连接件2221和第二弹性连接件2231、第一定位块2222和第二定位块2232向下形变或位移(最大形变或位移受限位孔241的长度限制)，从而使第一定位块2222和第二定位块2232不再与第二伸缩管3内侧壁接触，此时可手动抬起或向下按压，使第一伸缩管2及与其连接的部件向上或向下位移，调节到需要的高度后；松开按钮23，第一弹簧221伸展，按钮23复位，第三弹簧224伸展，使第一连杆222和第二连杆223相反方向转动(复位)，进而带动第一弹性连接件2221和第二弹性连接件2231、第一定位块2222和第二定位块2232向上形变或位移，从而使第一定位块2222和第二定位块2232再次与第二伸缩管3内侧壁接触，并卡紧，此时所述第一伸缩管2不能在所述第二伸缩管3内上下滑动(运动)。

当再次需要调节高度时，重复以上操作。

依据本实用新型的描述及附图，本领域技术人员很容易制造或使用本实用新型的具有防爆功能的可升降展示柜，并且能够产生本实用新型所记载的积极效果。

如无特殊说明，本实用新型中，若有术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系是基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此本实用新型中描述方位或位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以结合附图，并根据具体情况理解上述术语的具体含义。

除非另有明确的规定和限定，本实用新型中，若有术语“设置”、“相连”及“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
