一种防盗玻璃门窗的制作方法

本实用新型涉及居家安防技术领域，具体为一种防盗玻璃门窗。

背景技术：

门窗按其所处的位置不同分为围护构件或分隔构件，有不同的设计要求要分别具有保温、隔热、隔声、防水和防火等功能，新的要求节能，寒冷地区由门窗缝隙而损失的热量，占全部采暖耗热量的百分之二十五左右，门窗的密闭性的要求，是节能设计中的重要内容，门和窗是建筑物围护结构系统中重要的组成部分，门和窗又是建筑造型的重要组成部分，所以它们的形状、尺寸、比例、排列、色彩和造型等对建筑的整体造型都要很大的影响，玻璃门窗被国际称为继木、钢、铝和塑之后的第五代门窗产品，它既有铝合金的坚固，又有塑钢门窗的保温性以及防腐性，更有它自身独特的特性：多彩、美观和时尚等，在阳光下照射无膨胀，在冬季寒冷下无收缩，无须金属加强，耐老化，可与建筑物同寿命，玻璃门窗独特的材料结构，使它具有一定的优良特性，防盗窗是指在建筑物原有窗户的基础上，附加一层具有防盗防护功能的网状门窗。但是目前市场上大部分的防盗窗都是外挂式结构，严重影响了建筑的整体美观性，从而给人们的生活造成了困扰，而且大部分的防盗窗都是金属结构，施工安装非常的不方便，给工作人员的安装工作增加了施工难度，从而降低了工作人员的工作效率。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种防盗玻璃门窗，具备外形美观和安装便捷等优点，解决了一般防盗窗影响建筑整体美观性和安装不便的问题。

(二)技术方案

为实现上述防盗窗外形美观和安装便捷的目的，本实用新型提供如下技术方案：一种防盗玻璃门窗，包括窗框，所述窗框的内壁开设有滑动槽，所述滑动槽的内壁活动连接有第一轴承本体，所述第一轴承本体的内壁活动连接有第一固定杆，所述第一固定杆的一端固定连接有上窗页，所述上窗页的外侧壁固定连接有第一限位杆，所述第一限位杆的外壁活动连接有衔接条，所述上窗页的外壁固定连接有第一挡板，所述第一挡板的正面固定连接有第一密封条，所述上窗页的正面固定连接有合页本体，所述上窗页通过合页本体活动连接有下窗页，所述下窗页的外侧壁固定连接有第二固定杆，所述第二固定杆的外壁固定连接有第二轴承本体，所述下窗页的外侧壁固定连接有第二限位杆，所述下窗页的外壁固定连接有第二挡板，所述第二挡板的外壁固定连接有第二密封条，所述下窗页的底部开设有活动槽，所述活动槽的内壁活动连接有限位块，所述限位块的内壁活动连接有转动块，所述转动块的一侧固定连接有转动把手。

优选的，所述滑动槽的数量为两个，且两个滑动槽与第一轴承本体的形状大小均相互匹配。

优选的，所述第一轴承本体和第一固定杆的数量为两个，且一个第一轴承本体和一个第一固定杆为一组，一组第一轴承本体和第一固定杆以上窗页的中垂线为对称轴对称设置。

优选的，所述第一限位杆和第二限位杆的数量为两个，且两个第一限位杆和两个第二限位杆的形状大小均相同。

优选的，所述第一挡板和第二挡板的数量为两个，且一个第一挡板和一个第二挡板为一组，一组第一挡板和第二挡板分别以上窗页和下窗页的中垂线为对称轴对称设置。

优选的，所述第一轴承本体和第二轴承本体均由内环、外环和滚动珠组成，且第一轴承本体和第二轴承本体的形状大小均相同。

优选的，所述限位块的正面开设有方形孔，且限位块所开设方形孔的内壁活动连接有转动块，且限位块的外壁贯穿活动槽的底部并延伸至窗框的内部。

(三)有益效果

与现有技术相比，本实用新型提供了一种防盗玻璃门窗，具备以下有益效果：

1、该防盗玻璃门窗，通过窗框、滑动槽、第一轴承本体、第二轴承本体、第一固定杆、第二固定杆、第一限位杆、第二限位杆和衔接条的相互配合使用，能够达到该防盗窗外形美观和安装便捷的目的，从而解决了一般防盗窗影响建筑整体美观性和安装不便的问题，从而进一步提高了工作人员安装防盗窗的工作效率，加快了装修工作的进度，从而最终给人们的生活带来了便利。

2、该防盗玻璃门窗，通过第一挡板、第一密封条、第二挡板、第二密封条和窗框的相互配合使用，能够达到有效的保温、隔音和防止蚊虫进入到屋内的目的，从而为人们的生活提供了方便。

3、该防盗玻璃门窗，通过第一限位杆、第二限位杆和衔接条的相互配合使用，能够达到在使用该防盗窗时，防盗窗整体保持稳定的目的，从而保障了人们在使用该防盗窗时的人身安全。

附图说明

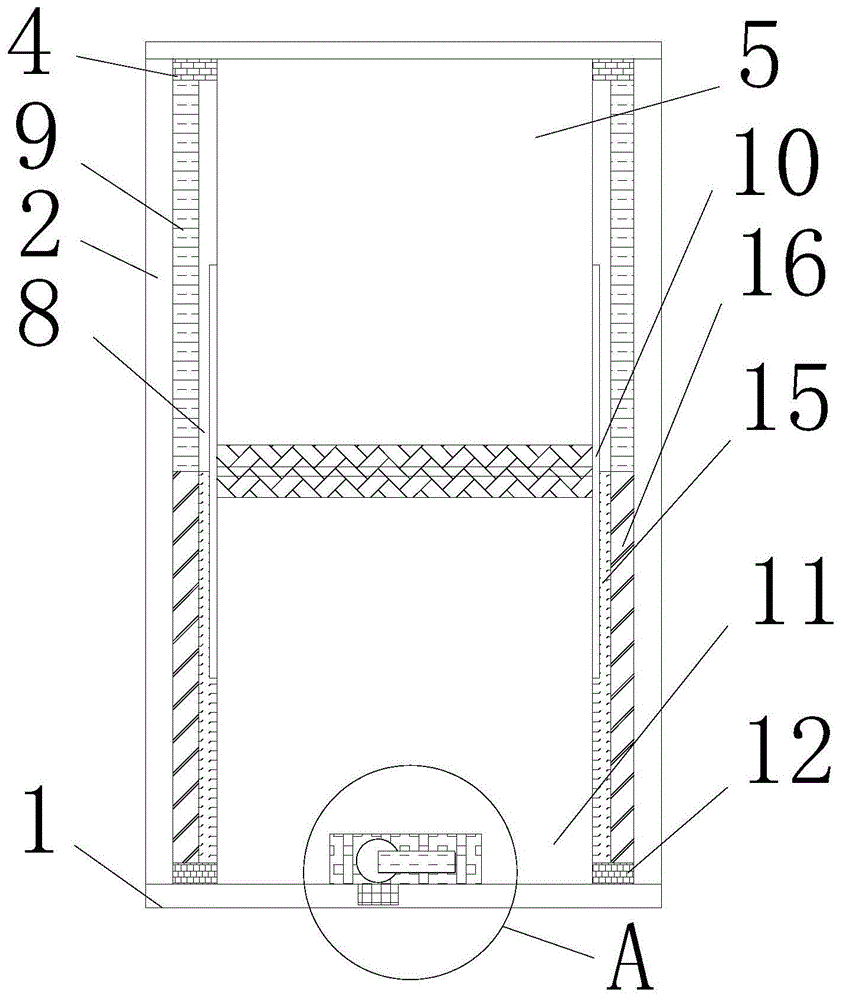

图1为本实用新型结构正视图；

图2为本实用新型结构侧视图；

图3为本实用新型图1中a处放大图。

图中：1、窗框；2、滑动槽；3、第一轴承本体；4、第一固定杆；5、上窗页；6、第一限位杆；7、衔接条；8、第一挡板；9、第一密封条；10、合页本体；11、下窗页；12、第二固定杆；13、第二轴承本体；14、第二限位杆；15、第二挡板；16、第二密封条；17、活动槽；18、限位块；19、转动块；20、转动把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种防盗玻璃门窗，包括窗框1，窗框1的内壁开设有滑动槽2，滑动槽2的内壁活动连接有第一轴承本体3，滑动槽2的数量为两个，且两个滑动槽2与第一轴承本体3的形状大小均相互匹配，第一轴承本体3的内壁活动连接有第一固定杆4，第一轴承本体3和第一固定杆4的数量为两个，且一个第一轴承本体3和一个第一固定杆4为一组，一组第一轴承本体3和第一固定杆4以上窗页5的中垂线为对称轴对称设置，第一固定杆4的一端固定连接有上窗页5，上窗页5的外侧壁固定连接有第一限位杆6，第一限位杆6的外壁活动连接有衔接条7，上窗页5的外壁固定连接有第一挡板8，第一挡板8的正面固定连接有第一密封条9，上窗页5的正面固定连接有合页本体10，上窗页5通过合页本体10活动连接有下窗页11，下窗页11的外侧壁固定连接有第二固定杆12，第二固定杆12的外壁固定连接有第二轴承本体13，第一轴承本体3和第二轴承本体13均由内环、外环和滚动珠组成，且第一轴承本体3和第二轴承本体13的形状大小均相同，下窗页11的外侧壁固定连接有第二限位杆14，第一限位杆6和第二限位杆14的数量为两个，且两个第一限位杆6和两个第二限位杆14的形状大小均相同，通过窗框1、滑动槽2、第一轴承本体3、第二轴承本体13、第一固定杆4、第二固定杆12、第一限位杆6、第二限位杆14和衔接条7的相互配合使用，能够达到该防盗窗外形美观和安装便捷的目的，从而解决了一般防盗窗影响建筑整体美观性和安装不便的问题，从而进一步提高了工作人员安装防盗窗的工作效率，加快了装修工作的进度，从而最终给人们的生活带来了便利，通过第一限位杆6、第二限位杆14和衔接条7的相互配合使用，能够达到在使用该防盗窗时，防盗窗整体保持稳定的目的，从而保障了人们在使用该防盗窗时的人身安全，下窗页11的外壁固定连接有第二挡板15，第一挡板8和第二挡板15的数量为两个，且一个第一挡板8和一个第二挡板15为一组，一组第一挡板8和第二挡板15分别以上窗页5和下窗页11的中垂线为对称轴对称设置，第二挡板15的外壁固定连接有第二密封条16，通过第一挡板8、第一密封条9、第二挡板15、第二密封条16和窗框1的相互配合使用，能够达到有效的保温、隔音和防止蚊虫进入到屋内的目的，从而为人们的生活提供了方便，下窗页11的底部开设有活动槽17，活动槽17的内壁活动连接有限位块18，限位块18的内壁活动连接有转动块19，限位块18的正面开设有方形孔，且限位块18所开设方形孔的内壁活动连接有转动块19，且限位块18的外壁贯穿活动槽17的底部并延伸至窗框1的内部，转动块19的一侧固定连接有转动把手20。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，将窗框1固定在墙体需要安装门窗的位置，将第一轴承本体3和第二轴承本体13置于滑动槽2的内部，从而完成安装工作，通过推动转动把手20，将限位块18推入窗框1的内部，从而完成防盗工作。

综上所述，该防盗玻璃门窗，能够达到该防盗窗外形美观和安装便捷的目的，从而解决了一般防盗窗影响建筑整体美观性和安装不便的问题，从而给人们的生活带来了便捷，从而进一步保障了人们的人身安全。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
