一种阶梯型药品柜的制作方法

本实用新型涉及药品柜相关技术领域，具体为一种阶梯型药品柜。

背景技术：

药品柜称药品冷柜，利用冷柜将药品储藏是具有中国特色的贮藏保鲜技术，旺贮淡销能创造良好经济效益，其特点是投资小、见效快，有投资价值，药品冷柜采用先进的复合材料作保温材料制成复合板壁，并且重量轻、强度高、隔热性好、耐腐蚀、抗老化、防蛀、无毒、不霉，在超低温度下更能显示其优越性，同时一般来说冷藏是将有此类需求的药品，为了保持它要求的温度保质储存，因为温度降至-15℃以下，药品储存率较高，微生物和酶类基本上停止活动、生长，氧化作用也非常缓慢，所以药品可以贮存较长时间，并有较好的冷藏质量，此外，冷藏药品还要求库内温度要相对稳定，温度过大的波动将会引起药品的腐败变质。

现有的药品柜不便于使用者对药品的分类放置和拿取，易造成药品盒存储不便利的情况，为此我们提供了一种阶梯型药品柜。

技术实现要素：

本实用新型的目的在于提供一种阶梯型药品柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种阶梯型药品柜，包括药品柜体和定位条，所述药品柜体的内壁焊接有隔板，且隔板的顶端前侧粘接有垫块，所述垫块的表面边缘开设有安装槽，且安装槽的内部安装有药品盒，所述安装槽的顶端外侧粘接有连接条，且连接条的内壁粘接有夹持环，所述夹持环的内壁粘接有限位套筒，且限位套筒的内部安装有活动杆，所述限位套筒的内部末端粘接有弹性柱，所述定位条焊接在隔板的上方，且定位条的内壁安装有定位杆，所述定位杆的内部连通有放置框，且放置框的末端安装有阻隔盖板，所述放置框的内壁下方设置有螺纹槽。

优选的，所述垫块在隔板的顶端呈等间距设置，且垫块的高度呈逐层递增结构设置。

优选的，所述活动杆的末端嵌入限位套筒的内壁与弹性柱的顶端紧密贴合，且弹性柱的顶端粘接有夹持条，并且夹持条的内壁与药品盒的外壁相互贴合。

优选的，所述定位条关于定位杆的中心轴对称布置有两组，且定位条和定位杆之间为卡槽连接，并且定位条为“l”型结构设置。

优选的，所述放置框在定位杆的内部呈等间距设置，且放置框的内部安装有活性炭。

优选的，所述阻隔盖板为“t”字型结构设置，并且阻隔盖板的表面为镂空式设置。

优选的，所述阻隔盖板和放置框之间为螺纹连接，且阻隔盖板的顶端为螺纹状布置。

与现有技术相比，本实用新型的有益效果是：

1.本实用新型，通过设置垫块，因多层垫块呈逐层递增结构设置，使得药品柜体的内部呈阶梯状设置，便于使用者对药品盒的放置和拿取，并且因弹性柱具有一定的弹性性能，在受到挤压的过程钟会发生一定的弹性形变，并在与夹持条之间相互配合的作用下，亦可将安装在安装槽内部的药品盒夹持牢固；

2.本实用新型，通过设置定位条，因定位条和定位杆之间为卡槽连接，便于使用者对定位条和定位杆之间的拆装，便于使用者对活性炭的安置，并且活性炭对药品柜体内部的湿气和灰尘具有吸附的作用，以利于保持药品柜体内部的干燥程度；

3.本实用新型，通过设置阻隔盖板，对安装在放置框内部的活性炭具有阻隔的作用，并且镂空设计亦可避免活性炭对湿气的正常吸附，并且在螺纹之间相互配合的作用下，亦可将阻隔盖板和放置框之间连接牢固，拆装方便，亦可便于使用者对活性炭的换置。

附图说明

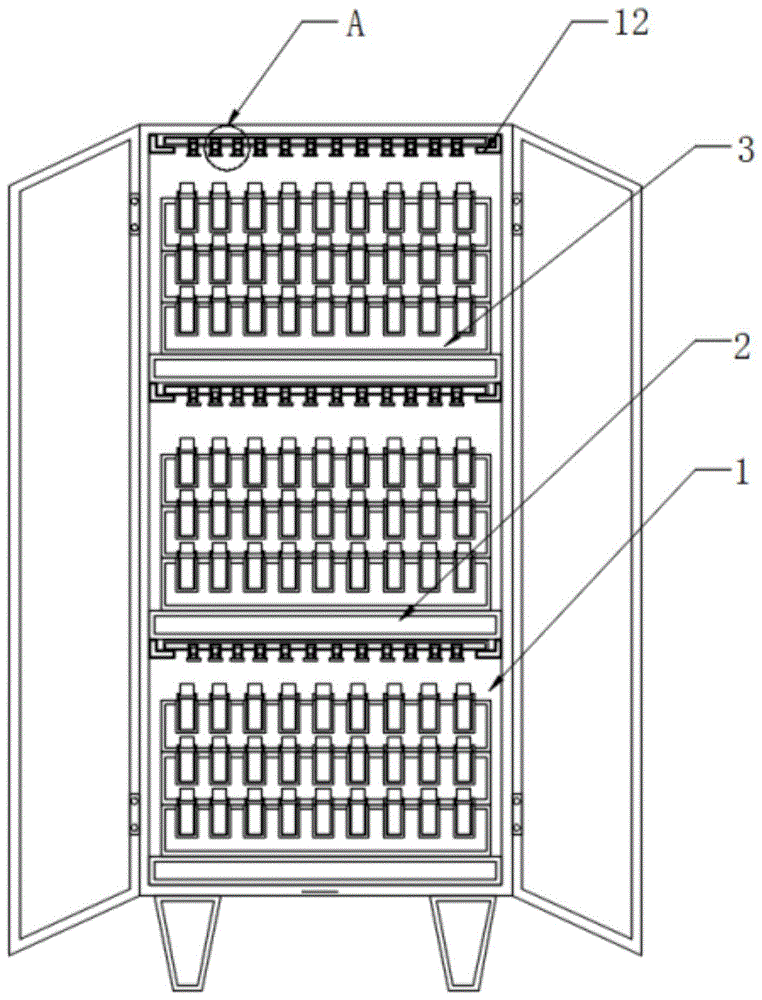

图1为本实用新型正视结构示意图；

图2为本实用新型侧视结构示意图；

图3为本实用新型夹持环俯视结构示意图；

图4为本实用新型图1中a处放大结构图。

图中：药品柜体1、隔板2、垫块3、安装槽4、药品盒5、连接条6、夹持环7、限位套筒8、活动杆9、弹性柱10、夹持条11、定位条12、定位杆13、放置框14、活性炭15、阻隔盖板16、螺纹槽17。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的技术方案，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图4，本实用新型提供一种技术方案：一种阶梯型药品柜，包括药品柜体1和定位条12，药品柜体1的内壁焊接有隔板2，且隔板2的顶端前侧粘接有垫块3，垫块3的表面边缘开设有安装槽4，且安装槽4的内部安装有药品盒5，安装槽4的顶端外侧粘接有连接条6，且连接条6的内壁粘接有夹持环7，夹持环7的内壁粘接有限位套筒8，且限位套筒8的内部安装有活动杆9，限位套筒8的内部末端粘接有弹性柱10，定位条12焊接在隔板2的上方，且定位条12的内壁安装有定位杆13，定位杆13的内部连通有放置框14，且放置框14的末端安装有阻隔盖板16，放置框14的内壁下方设置有螺纹槽17。

进一步地，垫块3在隔板2的顶端呈等间距设置，且垫块3的高度呈逐层递增结构设置，多层垫块3呈逐层递增结构的设置，使得药品柜体1的内部呈阶梯状设置，便于使用者对药品盒5的放置和拿取。

进一步地，活动杆9的末端嵌入限位套筒8的内壁与弹性柱10的顶端紧密贴合，且弹性柱10的顶端粘接有夹持条11，并且夹持条11的内壁与药品盒5的外壁相互贴合，因弹性柱10具有一定的弹性性能，在受到挤压的过程钟会发生一定的弹性形变，并在与夹持条11之间相互配合的作用下，亦可将安装在安装槽4内部的药品盒5夹持牢固。

进一步地，定位条12关于定位杆13的中心轴对称布置有两组，且定位条12和定位杆13之间为卡槽连接，并且定位条12为“l”型结构设置，便于使用者对定位条12和定位杆13之间的拆装，便于使用者对活性炭15的安置。

进一步地，放置框14在定位杆13的内部呈等间距设置，且放置框14的内部安装有活性炭15，活性炭15对药品柜体1内部的湿气和灰尘具有吸附的作用，以利于保持药品柜体1内部的干燥程度。

进一步地，阻隔盖板16为“t”字型结构设置，并且阻隔盖板16的表面为镂空式设置，阻隔盖板16对安装在放置框14内部的活性炭15具有阻隔的作用，并且镂空设计亦可避免活性炭15对湿气的正常吸附。

进一步地，阻隔盖板16和放置框14之间为螺纹连接，且阻隔盖板16的顶端为螺纹状布置，在螺纹之间相互配合的作用下，亦可将阻隔盖板16和放置框14之间连接牢固，拆装方便，亦可便于使用者对活性炭15的换置。

工作原理：首先将药品盒5穿过夹持环7，至药品盒5的末端与安装槽4的内部相互贴合，此时活动杆9顶端的夹持条11与药品盒5的外壁相互贴合，此时限位套筒8和活动杆9之间的弹性柱10处于收缩的状态，然后因多层垫块3呈逐层递增结构的设置，使得药品柜体1的内部呈阶梯状设置，便于使用者对药品盒5的放置和拿取，其次将活性炭15放入放置框14中，再将阻隔盖板16的顶端嵌入放置框14的内部，并将阻隔盖板16顺时针方向旋转，此时在螺纹之间相互配合的作用下，亦可将阻隔盖板16与放置框14之间连接牢固，并且阻隔盖板16镂空设计亦可避免活性炭15对湿气的正常吸附，最后将定位杆13的首末两端均嵌入定位条12的内壁凹槽中，亦可将定位条12和定位杆13之间连接牢固，拆装方便，亦可便于使用者对活性炭15的换置，就这样完成了该阶梯型药品柜的使用过程。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
