一种双色门窗型材、双色防盗隔栏及中空玻璃双色内花架的制作方法

本实用新型涉及门窗领域，尤其涉及一种双色门窗型材、双色防盗隔栏及中空玻璃双色内花架。

背景技术：

基于安全考虑，平开窗开启位置一般安装有防盗隔栏。防盗隔栏所用的型材较小，一般设计为单色的单一型材。当用于断桥窗时，室内外颜色不同，防盗隔栏为了保证和室内风格一致，普遍采用室内色。然而，当建筑室内、外色差异显著时(如外墙为铁灰色，室内为白色)，从室外看防盗隔栏与外墙整体色调明显不一致。虽然可在单一型材上涂上两种颜色分别与室内室外颜色对应，但其上色工艺繁琐，成本高，而且单一型材朝向室内的一侧难以根据室内设计的变化修改颜色。

断桥推拉门或推拉窗做中空玻璃内花架时，由于空间较小，一般采用单一型材的单色花架管。单色花架管无法兼顾室内外颜色，一般采用室内色，保证室内风格一致。当室内外颜色差异大时，玻璃面积较大，室外色门窗同室内色花架管非常不协调，甚至影响整个小区外立面景观。

技术实现要素：

本实用新型的目的是提供一种双色门窗型材、双色防盗隔栏及中空玻璃双色内花架，方便生产，并能根据需要快速组合所需颜色。

为实现上述目的，本实用新型提供一种双色门窗型材，包括相对布置的第一型材和第二型材；所述第一型材和第二型材之间通过可拆卸连接结构连接并构成型材主体。

作为本实用新型的进一步改进，所述可拆卸连接结构为卡接结构。

作为本实用新型的更进一步改进，所述第一型材和第二型材为形状相同的槽状型材；所述槽状型材其中一侧边缘设有第一卡接凸起，另外一侧边缘设有第一卡接凹槽；一个槽状型材上的第一卡接凸起与另一个槽状型材上的第一卡接凹槽卡接配合并构成所述可拆卸连接结构。

作为本实用新型的更进一步改进，所述第一型材上设有两条朝向相同的第一延伸部，所述第一延伸部的内侧设有第二卡接凸起；所述第二型材上设有两条朝向相同的第二延伸部，所述第二延伸部的外侧设有第三卡接凸起；所述第一型材的第二卡接凸起与第二型材的第三卡接凸起卡接配合并构成所述可拆卸连接结构。

作为本实用新型的更进一步改进，所述第二型材的中部设有与其两端贯通的插槽。

作为本实用新型的更进一步改进，所述型材主体的两端内侧连接有连接辅助件。

为实现上述目的，本实用新型还提供一种双色防盗隔栏，包括隔栏框架，所述隔栏框架中设有多条相连接的型材主体，所述第一型材和第二型材两者的外表面分别朝向隔栏框架的两侧。

作为本实用新型的更进一步改进，所述隔栏框架包括隔栏边框，所述型材主体的端部通过螺钉与隔栏边框连接。

为实现上述目的，本实用新型还提供一种中空玻璃双色内花架，包括花架主体，所述花架主体上设有至少两块相对布置的玻璃板，包括多条所述型材主体，型材主体与花架主体连接；型材主体位于相对布置玻璃板之间，且第一型材和第二型材两者的外表面与两块玻璃板分别相对。

有益效果

与现有技术相比，本实用新型的双色门窗型材、双色防盗隔栏及中空玻璃双色内花架的优点为：

1、由于第一型材和第二型材之间通过可拆卸连接结构连接并构成型材主体，第一型材和第二型材分别采用两种不同的颜色，生产时对第一型材和第二型材只需各自上色并根据所需长度切割即可，生产工艺难度低。此外，朝向室内的其中一条型材根据室内颜色的更改可进行替换，无需更换朝向室外一侧的型材，装拆方便，更换成本低。

2、可拆卸连接结构为卡接结构，其利用第一型材和第二型材材料的弹性进行卡接，无需使用其他辅助连接件，进一步简化装拆流程，操作方便。

3、第一型材和第二型材为形状相同的槽状型材，只需采用一套模具即可生产第一型材和第二型材，降低制造成本。

4、第二型材的中部设有与其两端贯通的插槽，可通过插接角码与其他双色门窗型材连接，安装方便且连接稳固。

5、型材主体的两端通过连接辅助件与螺钉配合可与其它框架连接。

通过以下的描述并结合附图，本实用新型将变得更加清晰，这些附图用于解释本实用新型的实施例。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

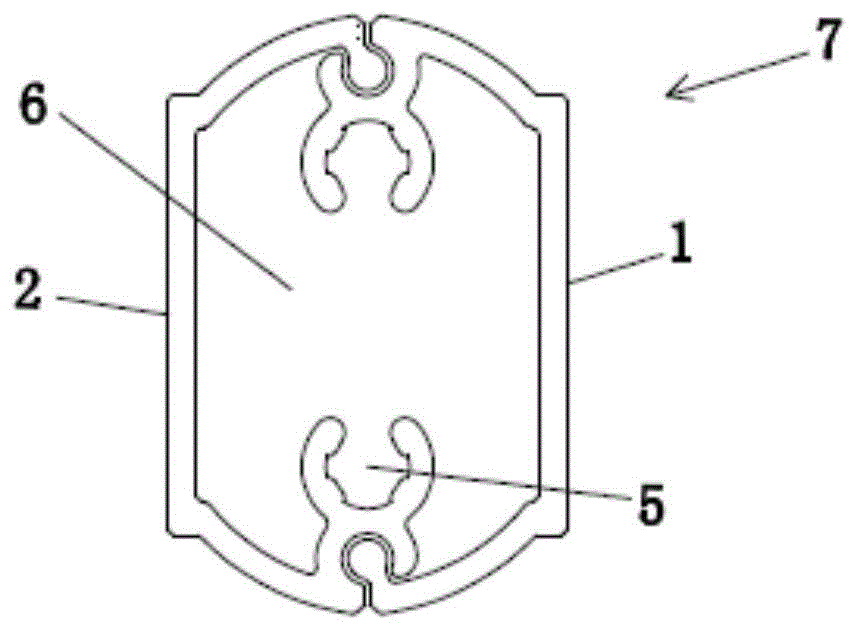

图1为实施例1中的双色门窗型材剖视图；

图2为实施例1中的双色门窗型材的拆分图；

图3为实施例1中的双色防盗隔栏的使用状态侧面剖视图；

图4为实施例1中的双色防盗隔栏主视图；

图5为实施例2中的双色门窗型材剖视图；

图6为实施例2中的双色门窗型材的拆分图；

图7为实施例2中的中空玻璃双色内花架的侧面剖视图。

具体实施方式

现在参考附图描述本实用新型的实施例。

实施例1

本实用新型的具体实施方式如图1至图4所示，一种双色门窗型材，包括相对布置的第一型材1和第二型材2。第一型材1和第二型材2外表面的颜色互不相同。第一型材1和第二型材2之间通过可拆卸连接结构连接并构成型材主体7。本实施例中，可拆卸连接结构为卡接结构。第一型材1和第二型材2为金属或塑料或木质材料。本实施例中，第一型材1和第二型材2为铝型材。

第一型材1和第二型材2为形状相同的槽状型材。槽状型材其中一侧边缘设有第一卡接凸起4，另外一侧边缘设有第一卡接凹槽3。一个槽状型材上的第一卡接凸起4与另一个槽状型材上的第一卡接凹槽3卡接配合并构成可拆卸连接结构。第一卡接凸起4位于槽状型材的边缘内侧，且第一卡接凸起4的顶部朝向槽状型材的内侧。第一卡接凹槽3设置在槽状型材的边缘内侧且第一卡接凹槽3的开口朝外，则在第一型材1和第二型材2相互卡接配合后，第一卡接凹槽3和第一卡接凸起4均位于型材主体7的内侧，确保型材主体7外表面平整。

型材主体7的两端内侧连接有连接辅助件5。连接辅助件5呈设有缺口的环状，其与第一卡接凹槽3连接。

采用双色门窗型材的一种双色防盗隔栏，包括隔栏框架，隔栏框架中设有多条相连接的型材主体7，第一型材1和第二型材2两者的外表面分别朝向隔栏框架的两侧。使用时，双色防盗隔栏装在平开窗的窗扇外侧。隔栏框架包括隔栏边框8，型材主体7的端部通过螺钉与隔栏边框8连接，具体为螺钉从隔栏边框8外侧依次穿过隔栏边框8和型材主体7上的环状连接辅助件5。

实施例2

如图5至图7所示，与实施例1的不同之处在于，第一型材1上设有两条朝向相同的第一延伸部11，第一延伸部11的内侧设有第二卡接凸起12。第二型材2上设有两条朝向相同的第二延伸部22，第二延伸部22的外侧设有第三卡接凸起23。第一型材1的第二卡接凸起12与第二型材2的第三卡接凸起23卡接配合并构成可拆卸连接结构。两条第一延伸部11的间距大于两条第二延伸部22的间距，第一型材1和第二型材2拼接后，第二延伸部22位于第一延伸部11内侧。第一型材1和第二型材2之间通过可拆卸连接结构连接并构成型材主体7。

第二型材2的中部设有与其两端贯通的插槽21。插槽21呈方形。

采用双色门窗型材的一种中空玻璃双色内花架，包括花架主体，花架主体上设有至少两块相对布置的玻璃板9，包括多条水平延伸的型材主体7，也可加入竖直布置的型材主体7，型材主体7与花架主体连接。水平布置的型材主体7上表面用于放置盆栽。型材主体7位于两块相对布置的玻璃板9之间，且第一型材1和第二型材2两者的外表面与两块玻璃板9分别相对。在花架主体上也设置第二插槽，则型材主体7两端的插槽21通过插接角码即可与花架主体连接。根据型材主体7不同的布置方式以及第一型材1和第二型材2的色彩搭配，可实现中空玻璃双色内花架的款式多样化。

上述实施例中，可拆卸连接结构也可以包括用于连接第一型材和第二型材的螺钉。

以上结合最佳实施例对本实用新型进行了描述，但本实用新型并不局限于以上揭示的实施例，而应当涵盖各种根据本实用新型的本质进行的修改、等效组合。
