一种带有健身功能的办公椅的制作方法

本发明涉及办公用品领域，更具体地说，是一种带有健身功能的办公椅。

背景技术：

办公椅是指日常工作和社会活动中为工作方便而配备的各种椅子。狭义的办公椅是指人在坐姿状态下进行桌面工作时所坐的靠背椅，广义的办公椅为所有用于办公室的椅子，包括大班椅、中班椅、会客椅、职员椅、会议椅、访客椅、培训椅等。

人们长时间办公，缺乏锻炼，现有的办公椅缺乏健身功能。

技术实现要素：

本发明的目的在于提供一种带有健身功能的办公椅，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种带有健身功能的办公椅，包括椅面、支脚、椅背和扶手，所述椅面的底部安装有支脚，椅面的上表面安装有椅背，椅面的下表面固定连接有固定板，固定板的侧壁固定连接有电机，电机的轴伸端固定连接有丝杆，丝杆穿过固定板且丝杆与固定板转动连接，椅面的下表面固定连接有导轨，导轨上滑动连接有滑块，滑块的侧壁固定连接有套筒，丝杆伸入套筒内，丝杆与套筒螺纹连接，固定板的侧壁铰接有伸缩机构，伸缩机构的伸出端固定连接有踏板，滑块的下表面固定连接有第一拉簧，第一拉簧的下端与伸缩机构的中部固定连接。

更进一步地：所述支脚上固定连接有收纳筒。

更进一步地：所述收纳筒的内部安装有第二拉簧，第二拉簧的下端与收纳筒的底部固定连接。

更进一步地：所述伸缩机构为电动液压伸缩缸。

更进一步地：所述椅背的侧壁固定连接有扶手，扶手的另一端与椅面的上表面固定连接。

更进一步地：所述电机为正反转电机。

更进一步地：所述第二拉簧的上端固定连接有把手。

采用本发明提供的技术方案，与现有技术相比，具有如下有益效果：本发明实施例中，使用者坐在椅面上，当使用者需要锻炼上肢力量时，握住把手，反复向上提拉把手，在第二拉簧的作用下，达到锻炼使用者上肢力量的目的，当使用者需要锻炼下肢力量时，使用者通过反复踩踏踏板，可以锻炼腿部肌肉，达到健身的目的，通过控制电机的运行，可以调节第一拉簧对伸缩机构施加的拉力，满足人们不同的锻炼需求，本装置可以对使用者的四肢进行锻炼，十分方便，解决了现有的办公椅缺乏健身功能的问题。

附图说明

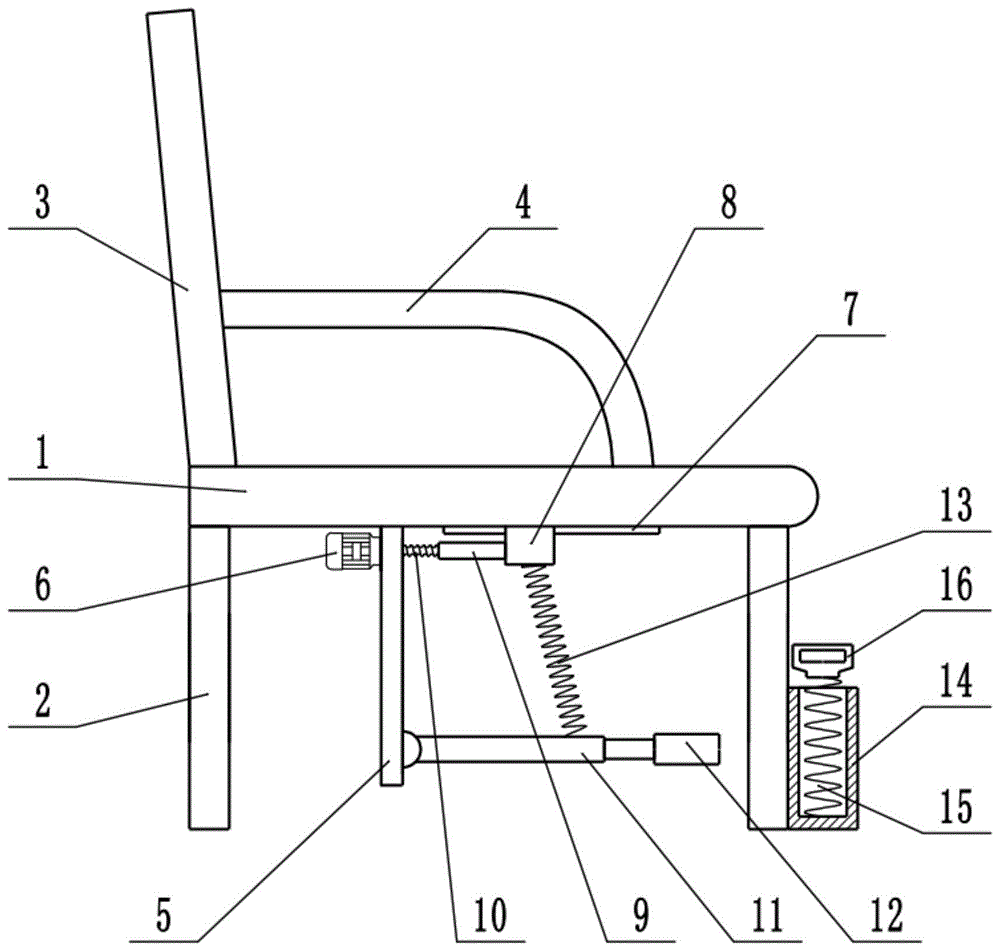

图1为带有健身功能的办公椅实施例1的结构示意图；

图2为带有健身功能的办公椅实施例1的立体图；

图3为带有健身功能的办公椅实施例1中固定板的结构示意图。

示意图中的标号说明：1-椅面；2-支脚；3-椅背；4-扶手；5-固定板；6-电机；7-导轨；8-滑块；9-套筒；10-丝杆；11-伸缩机构；12-踏板；13-第一拉簧；14-收纳筒；15-第二拉簧；16-把手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围，下面结合实施例对本发明作进一步的描述。

实施例1

请参阅图1-3，本发明实施例中，一种带有健身功能的办公椅，包括椅面1、支脚2、椅背3和扶手4，椅面1的底部安装有支脚2，椅面1的上表面安装有椅背3，椅背3的侧壁固定连接有扶手4，扶手4的另一端与椅面1的上表面固定连接，椅面1的下表面固定连接有固定板5，固定板5的侧壁固定连接有电机6，电机6为正反转电机，电机6的轴伸端固定连接有丝杆10，丝杆10穿过固定板5且丝杆10与固定板5转动连接，椅面1的下表面固定连接有导轨7，导轨7上滑动连接有滑块8，滑块8可以沿着导轨7左右滑动，滑块8的侧壁固定连接有套筒9，丝杆10伸入套筒9内，丝杆10与套筒9螺纹连接，控制电机6正反转，可以带动丝杆10正反转，从而带动滑块8沿着导轨7左右滑动，固定板5的侧壁铰接有伸缩机构11，伸缩机构11为电动液压伸缩缸，伸缩机构11的伸出端固定连接有踏板12，滑块8的下表面固定连接有第一拉簧13，第一拉簧13的下端与伸缩机构11的中部固定连接，第一拉簧13对伸缩机构11施加拉力，在第一拉簧13作用下，使踏板12与地面始终保持一定的高度，控制伸缩机构11伸长，带动踏板12横向移动，使踏板12从椅面1的底部伸出，使用者通过反复踩踏踏板12，可以锻炼腿部肌肉，达到健身的目的，当需要调节第一拉簧13的拉力时，控制电机6正反转，可以带动丝杆10正反转，从而带动滑块8沿着导轨7左右滑动，从而调节第一拉簧13对伸缩机构11施加的拉力，满足人们不同的锻炼需求。

实施例2

一种带有健身功能的办公椅，包括椅面1、支脚2、椅背3和扶手4，椅面1的底部安装有支脚2，椅面1的上表面安装有椅背3，椅背3的侧壁固定连接有扶手4，扶手4的另一端与椅面1的上表面固定连接，椅面1的下表面固定连接有固定板5，固定板5的侧壁固定连接有电机6，电机6为正反转电机，电机6的轴伸端固定连接有丝杆10，丝杆10穿过固定板5且丝杆10与固定板5转动连接，椅面1的下表面固定连接有导轨7，导轨7上滑动连接有滑块8，滑块8可以沿着导轨7左右滑动，滑块8的侧壁固定连接有套筒9，丝杆10伸入套筒9内，丝杆10与套筒9螺纹连接，控制电机6正反转，可以带动丝杆10正反转，从而带动滑块8沿着导轨7左右滑动，固定板5的侧壁铰接有伸缩机构11，伸缩机构11为电动液压伸缩缸，伸缩机构11的伸出端固定连接有踏板12，滑块8的下表面固定连接有第一拉簧13，第一拉簧13的下端与伸缩机构11的中部固定连接，第一拉簧13对伸缩机构11施加拉力，在第一拉簧13作用下，使踏板12与地面始终保持一定的高度，控制伸缩机构11伸长，带动踏板12横向移动，使踏板12从椅面1的底部伸出，使用者通过反复踩踏踏板12，可以锻炼腿部肌肉，达到健身的目的，当需要调节第一拉簧13的拉力时，控制电机6正反转，可以带动丝杆10正反转，从而带动滑块8沿着导轨7左右滑动，从而调节第一拉簧13对伸缩机构11施加的拉力，满足人们不同的锻炼需求，支脚2上固定连接有收纳筒14，收纳筒14的内部安装有第二拉簧15，第二拉簧15的下端与收纳筒14的底部固定连接，第二拉簧15的上端固定连接有把手16，当使用者需要锻炼上肢力量时，握住把手16，反复向上提拉把手16，在第二拉簧15的作用下，达到锻炼使用者上肢力量的目的。

结合实施例1、实施例2，本发明的工作原理是：使用者坐在椅面1上，当使用者需要锻炼上肢力量时，握住把手16，反复向上提拉把手16，在第二拉簧15的作用下，达到锻炼使用者上肢力量的目的，当使用者需要锻炼下肢力量时，控制伸缩机构11伸长，带动踏板12横向移动，使踏板12从椅面1的底部伸出，使用者通过反复踩踏踏板12，可以锻炼腿部肌肉，达到健身的目的，当需要调节第一拉簧13的拉力时，控制电机6正反转，可以带动丝杆10正反转，从而带动滑块8沿着导轨7左右滑动，从而调节第一拉簧13对伸缩机构11施加的拉力，满足人们不同的锻炼需求。

需要特别说明的是，本申请中椅面1、支脚2、椅背3和扶手4为现有技术的应用，可伸缩的踏板、滑块、套筒、电机、第一拉簧、收纳筒、第二拉簧为本申请的创新点，其有效解决了现有的办公椅缺乏健身功能的问题。

以上示意性的对本发明及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本发明的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本发明创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本发明的保护范围。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
