一种使用舒适的办公椅的制作方法

本发明涉及办公用品和家具技术领域，具体涉及一种使用舒适的办公椅。

背景技术：

办公椅，英文officechair，是指日常工作和社会活动中为工作方便而配备的各种椅子。办公人群的办公时间普遍大于八小时，办公人群每天大约60％时间需要坐在椅子上工作，现有的办公椅的椅背与椅座没有调节功能或调节结构复杂，当长时间坐立和保持同一姿势办公后，会造成疲劳和出现腰酸背痛等问题，降低办公椅的舒适性，一些智能的办公椅结构复杂，体积庞大，造价高，不利于普通消费者使用。因此，为了避免现有技术中存在的缺点，有必要对现有技术做出改进。

技术实现要素：

本发明的目的在于克服现有技术中的缺点与不足，提供一种结构简单、制作成本低的使用舒适的办公椅。

本发明是通过以下的技术方案实现的：

一种使用舒适的办公椅，包括底座及与所述底座后部连接的椅背支撑架，所述椅背支撑架连接有椅背框架，所述椅背框架为塑料构件，所述椅背框架的左右两侧均设有纵向的连接条，所述连接条下部的后侧设有若干第一凹槽，所述连接条上部的前侧设有若干第二凹槽，所述椅背框架的底部通过调节装置与所述椅背支撑架的底部连接，所述调节装置包括安装于所述椅背支撑架的后安装座、设于所述后安装座内侧的导向板、上下滑动连接于所述导向板的导板、卡接于所述后安装座的前安装座、上下滑动连接于所述前安装座的铰接件及连接于所述铰接件后侧的卡接件，所述卡接件的前侧设有第一连接柱，所述第一连接柱与所述铰接件转动连接，所述卡接件的后侧设有第二连接柱，所述导向板的前侧设有供所述第二连接柱滑动连接的跑道形轨道，所述跑道形轨道的内侧设有供所述第二连接柱上下位置调节的档位卡槽，所述铰接件与所述椅背框架的下部铰接。

进一步，所述底座的顶部连接有椅座连接板，所述椅座连接板的顶部滑动连接有椅座，所述椅座底部的左右两侧分别连接有左支撑管及右支撑管，所述椅座底部的后侧连接有后支撑条，所述左支撑管设有前后位置调节件安装座，所述前后位置调节件安装座滑动连接有左右运动的前后位置调节件，所述前后位置调节件右侧的底部设有凸条，所述椅座连接板的顶部延前后方向设有若干与所述凸条对应的插槽。

进一步，所述后支撑条的左右两侧分别连接有升降扶手。

进一步，所述左支撑管及右支撑管的的内部均套设有内支撑管，所述内支撑管的前侧安装有脚支撑连接件，所述脚支撑连接件通过连接轴连接有脚支撑，所述脚支撑连接有抵住所述连接轴的安装座，所述连接轴的中部设有转动连接部，所述脚支撑通过所述转动连接部与所述连接轴转动连接，所述脚支撑滑动连接有一限位条，所述脚支撑铰接有一按键，所述转动连接部设有限位块，所述限位条设有与所述限位块对应的限位槽，所述按键设有一连接块，所述限位条设有与所述连接块对应的连接槽。

进一步，所述椅背框架的下部向前凸起设置，所述椅背框架的上部由下至上向后倾斜设置，所述椅背框架的中间向后凸起设置。

进一步，所述椅背框架的顶部连接有头枕。

进一步，所述椅背支撑架的顶部连接有拉手。

进一步，所述底座的底部连接有升降杆，所述升降杆的底部连有万向轮支撑。

相对于现有技术，本发明通过椅背框架为塑料构件，椅背框架的左右两侧均设有纵向的连接条，连接条下部的后侧设有若干第一凹槽，连接条上部的前侧设有若干第二凹槽，使椅背框架受力时具有前后自动调节功能，长时间坐立可减轻疲劳与腰酸背痛，通过调节装置包括安装于椅背支撑架的后安装座、设于后安装座内侧的导向板、上下滑动连接于导向板的导板、卡接于后安装座的前安装座、上下滑动连接于前安装座的铰接件及连接于铰接件后侧的卡接件，铰接件与椅背框架的下部铰接，向上拉动椅背框架的底部可轻松调节椅背框架下部向前凸起的高度，保护腰部，提高办公椅的舒适性，且调节装置调节容易，结构简单，体积小，制作成本低，使用方便。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

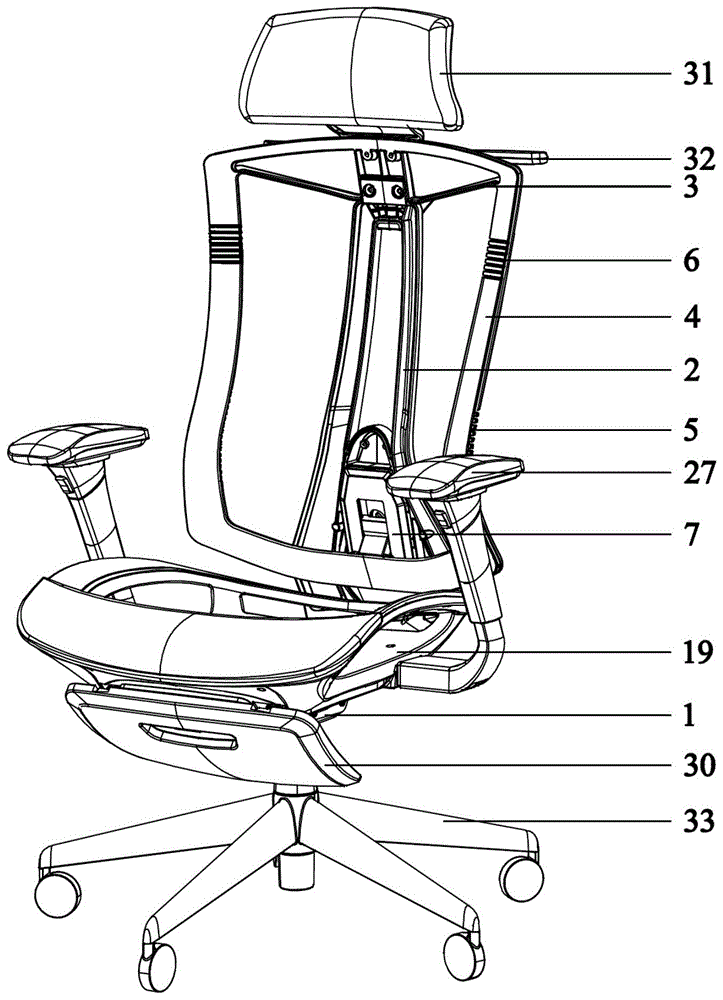

图1为本发明使用舒适的办公椅的结构示意图；
