一种拉篮式清理井的制作方法

本实用新型属于厨房设备用具，尤其涉及一种拉篮式清理井。

背景技术：

厨房下水道经常因为蔬菜等残渣下水堵塞通道，现有技术一般采用一体式的拦截清理井结构，不容易倾倒，非常方便。

技术实现要素：

有鉴于此，确有必要提供一种结构新颖、质量可靠、可拉取、过滤方便、清洗方便的拉篮式清理井。

为了克服现有技术存在的缺陷，本实用新型提供以下技术方案：一种拉篮式清理井，包括出水管、筒体、把手、隔板、卡扣槽、缺口、篮体、拉环、网孔、进水管和外沿，所述的筒体内设空腔，且筒体呈圆柱体状，筒体上端一体式设置有外沿，筒体两侧分别一体式连接有出水管、进水管，出水管、进水管分别与筒体内腔相连通，筒体内两侧上一体式连接有卡扣槽，两侧上的卡扣槽内卡入隔板，隔板上一体式连接有把手，位于进水管下端安放有篮体，篮体上两侧连接有拉环，篮体内设置有若干个网孔，隔板与筒体底部未相连。

作为优选，所述的篮体上部外框呈半圆形。

作为优选，所述的隔板上设置有若干个加强筋，隔板卡住篮体并使篮体于筒体内，隔板与出水管、进水管相互垂直。

作为优选，所述的筒体为ABS塑料制成。

作为优选，所述进水管最低位置高于出水管最低位置。

与现有技术相比较，本实用新型的技术方案：结构新颖、质量可靠、可拉取清理、过滤方便、清洗方便。

附图说明

图1为本实用新型的结构示意图。

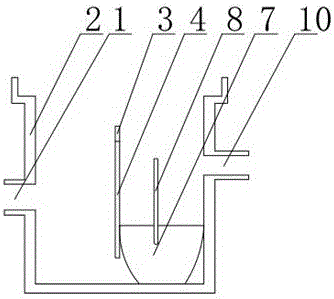

图2为本实用新型的剖视图。

如下具体实施例将结合上述附图进一步说明本实用新型。

具体实施方式

以下将结合附图对本实用新型作进一步说明。

如图1、2所示，一种拉篮式清理井，包括出水管1、筒体2、把手3、隔板4、卡扣槽5、缺口6、篮体7、拉环8、网孔9、进水管10和外沿11，所述的筒体2内设空腔，且筒体2呈圆柱体状，筒体2上端一体式设置有外沿11，筒体2两侧分别一体式连接有出水管1、进水管10，出水管1、进水管10分别与筒体2内腔相连通，筒体2内两侧上一体式连接有卡扣槽5，两侧上的卡扣槽5内卡入隔板4，隔板4上一体式连接有把手3，位于进水管10下端安放有篮体7，篮体7上两侧连接有拉环8，篮体7内设置有若干个网孔9，隔板4与筒体2底部未相连。所述的篮体7上部外框呈半圆形。，所述的隔板4上设置有若干个加强筋，隔板4卡住篮体7并使篮体7于筒体2内，隔板4与出水管1、进水管10相互垂直。所述的筒体2为ABS塑料制成。所述进水管10最低位置高于出水管1最低位置。进水管10通入厨房废水，废水充入篮体7，篮体7上设置的网孔9过滤掉杂物，废水经过筒体2底部，隔板4卡扣住篮体7，废水冲出水管1进入到下水道。篮体7设置拉环8，拉取倾倒方便。与现有技术相比较，本实用新型的技术方案：结构新颖、质量可靠、可拉取清理、过滤方便、清洗方便。

以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
