一种可拆卸式清理井的制作方法

文档序号:12103713阅读:441来源:国知局
一种可拆卸式清理井的制作方法与工艺

本实用新型属于厨房设备用具,尤其涉及一种可拆卸式清理井。



背景技术:

厨房下水道经常因为蔬菜等残渣下水堵塞通道,现有技术一般采用一体式的拦截清理井结构,不容易倾倒,非常方便。



技术实现要素:

有鉴于此,确有必要提供一种结构新颖、质量可靠、可拆卸、过滤方便、清洗方便的可拆卸式清理井。

为了克服现有技术存在的缺陷,本实用新型提供以下技术方案:一种可拆卸式清理井,包括出水口、箱体、卡扣件、支撑件、外沿、进水口、网孔和过滤篮,所述的箱体内设空腔,箱体分别开有出水口与进水口,箱体呈倒置四棱锥台,箱体上端一体式外延并向上设置有外沿,箱体位于进水口下端的两侧角位置一体式分别设置有支撑件,与支撑件同一水平位置的箱体内两侧分别设置有卡扣件,过滤篮安置在箱体内一侧,呈h状的卡扣件与支撑件卡住过滤篮,进水口贯通过滤篮,过滤篮底部开有若干个网孔,过滤篮外框一侧与进水口一侧贴合,箱体外侧为圆弧处理。

作为优选,所述的箱体为ABS塑料制成。

作为优选,所述的出水口直径大于进水口直径,出水口最低点位置低于进水口最低点位置且出水口最低点位置高于过滤篮底部位置。

与现有技术相比较,本实用新型的技术方案:结构新颖、质量可靠、可拆卸、过滤方便、清洗方便。

附图说明

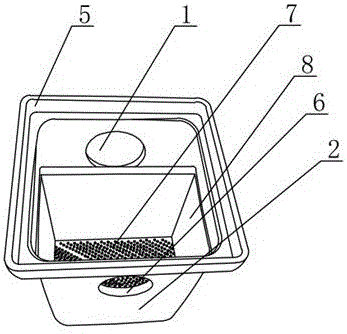

图1为本实用新型的结构示意图。

图2为本实用新型的立体图。

图3为本实用新型箱体的内部示意图。

如下具体实施例将结合上述附图进一步说明本实用新型。

具体实施方式

以下将结合附图对本实用新型作进一步说明。

如图1、2、3所示,一种可拆卸式清理井,包括出水口1、箱体2、卡扣件3、支撑件4、外沿5、进水口6、网孔7和过滤篮8,所述的箱体2内设空腔,箱体2分别开有出水口1与进水口6,箱体2呈倒置四棱锥台,箱体2上端一体式外延并向上设置有外沿5,箱体2位于进水口1下端的两侧角位置一体式分别设置有支撑件4,与支撑件4同一水平位置的箱体2内两侧分别设置有卡扣件3,过滤篮8安置在箱体2内一侧,呈h状的卡扣件3与支撑件4卡住过滤篮8,进水口6贯通过滤篮8,过滤篮8底部开有若干个网孔7,过滤篮8外框一侧与进水口6一侧贴合,箱体2外侧为圆弧处理。所述的箱体2为ABS塑料制成。所述的出水口1直径大于进水口6直径,出水口1最低点位置低于进水口1最低点位置且出水口1最低点位置高于过滤篮8底部位置。厨房洗菜池下方连接进水口1,进水口1进废水,废水通入过滤篮8过滤掉残渣,废水通过出水口6进入到下水道。过滤篮8可拆卸,用于倾倒垃圾,防止堵塞下水道。与现有技术相比较,本实用新型的技术方案:结构新颖、质量可靠、可拆卸、过滤方便、清洗方便。

与现有技术相比较,本实用新型的技术方案:传送效果好、准确到达指定位置,连接稳定、结构可靠、结构新颖。

以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理的前提下,还可以对本实用新型进行若干改进和修饰,这些改进和修饰也落入本实用新型权利要求的保护范围内。

对所公开的实施例的上述说明,使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的,本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下,在其它实施例中实现。因此,本实用新型将不会被限制于本文所示的这些实施例,而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
