管廊人行通道的制作方法

本实用新型涉及市政综合管廊，具体涉及一种利用施工人员在管廊内施工的管廊人行通道。

背景技术：

市政综合管廊，其实就是一个身处地下的长廊，雨水、电力、通信等多种管线都可以集中布置在这个长廊中。人可在长廊内直立行走，维修或增加管网直接在长廊内进行，无需开挖路面。由于管廊内布设有多种管线，安装及维修时就需要施工人员进入管廊进行施工，通常情况下，施工人员需要携带工具在管廊内步行，找到施工点进行施工，如果需要施工的位置较高，施工人员的工作更加困难。

技术实现要素：

本实用新型要解决的技术问题是提供一种施工方便的管廊人行通道。

为解决上述技术问题，本实用新型所采取的技术方案是：

一种管廊人行通道，包括设在管廊中间底部的下轨道和设在管廊中间顶部的两个上轨道，下轨道上设有自行车，自行车上竖直向上对称的固设有两根平衡柱，并且该两根平衡柱的顶端分别滑动设在两个上轨道中；所述自行车的前部设有车灯，自行车的后部设有工具筐，自行车上还设有可升降的鞍座。

进一步的，所述下轨道包括三条相互平行的轨道，自行车为三轮自行车，三轮自行车的三个车轮分别位于三条轨道中。

进一步的，所述自行车4上还设有蓄电池，该蓄电池为车灯6供电。

所述两根平衡柱5上分别设有朝向管廊1两侧的照灯9，该照灯9由蓄电池供电，并且照灯9在相应平衡柱5上的位置上下可调。

采用上述技术方案所产生的有益效果在于：

本实用新型适用于直线型的管廊，通过在管廊中间位置设置可骑行的自行车，该自行车配备车灯、照灯、工具筐、可升降的鞍座等，既便于施工人员在管廊中行走，也便于施工人员对管线进行施工和维护。

附图说明

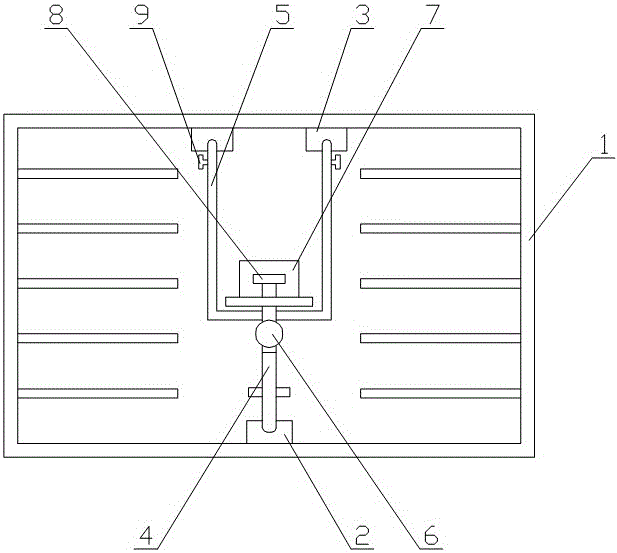

图1是本实用新型的结构示意图；

图中：1、管廊，2、下轨道，3、上轨道，4、脚踏车，5、立柱，6、车灯，7、工具筐，8、鞍座，9、照灯。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1所示，本实用新型公开了一种管廊人行通道，包括设在管廊1中间底部的下轨道2和设在管廊1中间顶部的两个上轨道3，下轨道2上设有自行车4，自行车4可由施工人员驾驶在下轨道2上骑行，可以是两轮自行车，也可以是三轮自行车，图1中是两轮自行车，只需要一条下轨道2，自行车4骑行时的平衡由两根竖直向上的平衡柱5掌控，两根平衡柱5竖直向上对称的固设在自行车4上，并且该两根平衡柱5的顶端分别滑动设在两个上轨道3中，自行车4骑行时，两根平衡柱5的顶端分别在两个上轨道3中滑动；所述自行车4的前部设有车灯6，车灯6一方面可照亮前方，另一方面可在施工时照亮管廊1下部的管线，自行车4的后部设有工具筐7，工具筐7用于盛放施工人员需要的工具，自行车4上还设有可升降的鞍座8，鞍座8通过其底部的升降杆设在自行车上，由于需要施工或检查的管线可能位于管廊1上部较高的位置，这时施工人员就可以升起鞍座8至适当的高度并固定住，坐在鞍座8上进行施工，当施工时间较长时，坐在可升降的鞍座8上，更能节省施工人员的力气。两根平衡柱5上分别设有朝向管廊1两侧的照灯9，并且照灯9在相应平衡柱5上的位置上下可调，照灯9用于照亮施工管线。自行车4上还设有蓄电池，该蓄电池为车灯6和照灯9供电，同时也可以为需要电力的施工工具供电。

本实用新型的自行车4也可以是三轮自行车，此时的下轨道2包括三条相互平行的轨道，三轮自行车的三个车轮分别位于三条轨道中。两轮自行车宽度较窄，且只需要一条下轨道2，更利于在管廊1中骑行。

本实用新型适用于直线型的管廊，通过在管廊中间位置设置可骑行的自行车，该自行车配备车灯、照灯、工具筐、可升降的鞍座等，既便于施工人员在管廊中行走，也便于施工人员对管线进行施工和维护。

上述描述仅作为本实用新型可实施的技术方案提出，不作为对其技术方案本身的单一限制条件。
